| Номер в госреестре | 85773-22 |
| Наименование СИ | Дозаторы пипеточные |
| Обозначение типа СИ | DLAB |
| Изготовитель | DLAB SCIENTIFIC CO., LTD., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы пипеточные DLAB (далее - дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 10-3 Па-с.
Принцип действия дозаторов основан на создании в съемном герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные устройства с фиксированным и переменным объемом доз.
Дозаторы выпускаются следующих серий: TopPette, MicroPette, MicroPette Plus и HiPette, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Каждая серия TopPette, MicroPette, MicroPette Plus включает в себя 29 модификаций; серия HiPette включает в себя 9 модификаций. Обозначение модификации состоит из обозначения серии и обозначения объемов дозирования. Например: TopPette 5-50 мкл. Обозначения модификаций приведены в таблицах 1 и 2.
Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Значение объема дозы, установленное при использовании операционной кнопки, отображается на черно-белом дисплее, встроенном в рукоятку дозатора. Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Дозаторы Micropette Plus и HiPette выполнены в автоклавируемом корпусе.
Юстировка дозаторов выполняется при температуре 22±2 °С гравиметрическим методом.

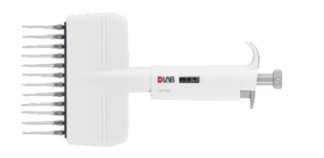

Общий вид дозаторов (с наконечниками и без) с указанием мест нанесения заводского номера приведен на рисунках 1-5.
Знак утверждения типа наносится на маркировочную этикетку в правый верхний угол, закрепляемую в виде наклейки на упаковке дозатора (рисунок 6); заводской номер и буквенноцифровое обозначение дозатора приведены на корпусе дозатора, выполненные заводским способом (рисунки 1-5) и на маркировочной этикетке типографским способом (рисунок 6).
Рисунок 2 - Общий вид дозаторов одноканальных серии MicroPette Plus
Таблица 1- Метрологические характеристики дозаторов серий TopPette, MicroPette,
| MicroPette | Plus | ||||||
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа-ний объемов дозирования, мкл | Дис крет- ность уста новки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности | ||
| % | мкл | % | мкл | ||||
| Одноканальные дозаторы фик TopPette 5 мкл, TopPette 10 мкл, TopPe TopPette 100 мкл, TopPette 200 мкл, Top] мкл, TopPette 5000 мкл, MicroPette 5 мкл, I 25 мкл, MicroPette 50 мкл, MicroPette 10( MicroPette 500 мкл, MicroPette 1000 мкл MicroPette Plus 10 мкл, MicroPeti MicroPette Plus 50 мкл, MicroPette Plus 10 250 мкл, MicroPette Plus 500 мкл, Micro | сированного объема tte 20 мкл, TopPette 25 ette 250 мкл, TopPette MicroPette 10 мкл, Mic ) мкл, MicroPette 200 i, MicroPette 5000 мкл te Plus 20 мкл, MicroP 0 мкл, MicroPette Plus 3ette Plus 1000 мкл, M | одификаций мкл, TopPette 50 мкл, 500 мкл, TopPette 1000 roPette 20 мкл, MicroPette мкл, MicroPette 250 мкл, MicroPette Plus 5 мкл, ette Plus 25 мкл, 200 мкл, MicroPette Plus icroPette Plus 5000 мкл | |||||
| 5|l | 5 | - | 5 | ±2,5 | ±0,125 | 1,5 | 0,075 |
| 10|l | 10 | - | 10 | ±1,2 | ±0,12 | 0,8 | 0,08 |
| 20|l | 20 | - | 20 | ±1,0 | ±0,2 | 0,5 | 0,1 |
| 25|l | 25 | - | 25 | ±2,0 | ±0,5 | 0,8 | 0,2 |
| 50|l | 50 | - | 50 | ±1,0 | ±0,5 | 0,4 | 0,2 |
| 100|l | 100 | - | 100 | ±0,8 | ±0,8 | 0,3 | 0,3 |
| 200|l | 200 | - | 200 | ±0,8 | ±1,6 | 0,3 | 0,6 |
| 250|l | 250 | - | 250 | ±1,6 | ±4,0 | 0,6 | 1,5 |
| 500|l | 500 | - | 500 | ±0,8 | ±4,0 | 0,3 | 1,5 |
| 1000|l | 1000 | - | 1000 | ±0,8 | ±8 | 0,3 | 3 |
| 2000|l | 2000 | - | 2000 | ±0,8 | ±16 | 0,3 | 6 |
| 5000|l | 5000 | - | 5000 | ±0,8 | ±40 | 0,3 | 15 |
П Продолжение таблицы 1
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа-ний объемов дозирования, мкл | Дис крет- ность уста новки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности | ||
| % | мкл | % | мкл | ||||
| Одноканальные дозаторы переменного объема дозирования модификаций TopPette 0,1 -2,5 мкл, TopPette 0,5-10 мкл, TopPette 2-20 мкл, TopPette 5-50 мкл, TopPette 10-100 мкл, TopPette 20-200 мкл, TopPette 50-200 мкл, MicroPette 0,1 -2,5 мкл, MicroPette 0,5-10 мкл, MicroPette 2-20 мкл, MicroPette 5-50 мкл, MicroPette 10-100 мкл, MicroPette 20-200 мкл, MicroPette 50-200 мкл, MicroPette Plus 0,1 -2,5 мкл, MicroPette Plus 0,5-10 мкл, MicroPette Plus 2-20 мкл, MicroPette Plus 5-50 мкл, MicroPette Plus 10-100 мкл, MicroPette Plus 20-200 мкл, MicroPette Plus 50-200 мкл | |||||||
| 0.1-2.5pl | от 0,1 до 2,5 | 0,05 | 2,5 1,25 0,25 | ±5 ±10 ±50 | ±0,125 ±0,125 ±0,125 | 3 6 30 | 0,075 0,075 0,075 |
| 0.5-10pl | от 0,5 до 10 | 0,1 | 10 5 1 | ±1,2 ±2,4 ±12,0 | ±0,12 ±0,12 ±0,12 | 0,8 1,6 8,0 | 0,08 0,08 0,08 |
| 2-20pl | от 2 до 20 | 0,5 | 20 10 2 | ±1 ±2 ±10 | ±0,2 ±0,2 ±0,2 | 0,5 1,0 5,0 | 0,1 0,1 0,1 |
| 5-50pl | от 5 до 50 | 0,5 | 50 25 5 | ±1 ±2 ±10 | ±0,5 ±0,5 ±0,5 | 0,4 0,8 4,0 | 0,2 0,2 0,2 |
| 10-100pl | от 10 до 100 | 1 | 100 50 10 | ±0,8 ±1,6 ±8,0 | ±0,8 ±0,8 ±0,8 | 0,3 0,6 3,0 | 0,3 0,3 0,3 |
| 20-200pl | от 20 до 200 | 1 | 200 100 20 | ±0,80 ±1,60 ±8,00 | ±1,6 ±1,6 ±1,6 | 0,3 0,6 3,0 | 0,6 0,6 0,6 |
| 50-200pl | от 50 до 200 | 1 | 200 100 50 | ±0,8 ±1,6 ±3,2 | ±1,6 ±1,6 ±1,6 | 0,3 0,6 1,2 | 0,6 0,6 0,6 |
Продолжение таблицы 1 - Метрологические характеристики дозаторов серий TopPette, MicroPette, MicroPette Plus_
| Пределы | Предел | ||||||
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа- | Дис крет- ность | Значения объемов | допускаемой систематической составляющей | допускаемого среднего квадратического | ||
| ний | уста- | дозирова | основной | отклонения случайной | |||
| объемов дозиро вания, | новки объема дозы, | ния при поверке, мкл | относительной и абсолютной погрешности | составляющей основной относительной и абсолютной | |||
| мкл | мкл | погрешности | |||||
| % | мкл | % | мкл | ||||
| Одноканальные дозаторы переменного объема дозирования | |||||||
| TopPette 100-1000 мкл, TopPette 200-1000 | мкл, TopPette 1000-5000 мкл, TopPette 2-10 мл, | ||||||
| MicroPette 100-1000 мкл, MicroPette 200-1000 мкл, MicroPette 1000-5000 мкл, | |||||||
| л к м 0 0 0 - 0 0 s lu Pl e tt e P o r ic ,M л, м 0 - 2 e tt e P o r ic M | , MicroPette Plus 200-1000 мкл, | ||||||
| MicroPette Plus 1000-5000 мкл, MicroPette Plus 2-10 мл | |||||||
| 100- 1000^1 | от 100 до 1000 | 1000 | ±0,8 | ±8 | 0,3 | 3 | |
| 5 | 500 100 | ±1,6 ±8,0 | ±8 ±8 | 0,6 3,0 | 3 3 | ||
| 200- 1000^1 | от 200 до 1000 | 1000 | ±0,8 | ±8 | 0,3 | 3 | |
| 5 | 500 200 | ±1,6 ±4,0 | ±8 ±8 | 0,6 1,5 | 3 3 | ||
| 1000- 5000^1 | от 1000 до 5000 | 5000 | ±0,8 | ±40 | 0,3 | 15 | |
| 50 | 2500 1000 | ±1,6 ±4,0 | ±40 ±40 | 0,6 1,5 | 15 15 | ||
| от 2000 | 10000 | ±0,6 | ±60 | 0,3 | 30 | ||
| 2-10ml | до | 100 | 5000 | ±1,2 | ±60 | 0,6 | 30 |
| 10000 | 2000 | ±3,0 | ±60 | 1,5 | 30 | ||
| Восьмиканальные дозаторы переменного объема дозирования TopPette 0,5-10 мкл, TopPette 5-10 мкл, TopPette 50-300 мкл, | |||||||
| MicroPette 0,5-10 мкл, MicroPette 5-10 мкл, MicroPette 50-300 мкл, | |||||||
| MicroPette Plus 0,5-10 мкл, MicroPette Plus 5-10 мкл, Micro | 3ette Plus 50-300 мкл | ||||||
| 0.5-10ц1 | от 0,5 до 10 | 0,1 | 10 5 1 | ±2,4 ±4,8 ±24,0 | ±0,24 ±0,24 ±0,24 | 1,6 3,2 16,0 | 0,16 0,16 0,16 |
| 5-50ц1 | от 5 до 50 | 0,5 | 50 25 5 | ±2 ±4 ±20 | ±1,0 ±1,0 ±1,0 | 0,8 1,6 8,0 | 0,4 0,4 0,4 |
| от 50 | 300 | ±2,7 | ±8 | 1 | 3 | ||
| 50-300ц1 | до 300 | 5 | 150 | ±5,3 | ±8 | 2 | 3 |
| 50 | ±16,0 | ±8 | 6 | 3 | |||
Продолжение таблицы 1 - Метрологические характеристики дозаторов серий TopPette,
MicroPette, MicroPette Plus
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа-ний объемов дозирования, мкл | Дис крет- ность уста новки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности | ||
| % | мкл | % | мкл | ||||
| Двенадцатиканальные дозаторы переменного объем TopPette 0,5-10 мкл, TopPette 5-10 мкл, TopPette 5 MicroPette 0,5-10 мкл, MicroPette 5-10 мкл, MicroPet MicroPette Plus 0,5-10 мкл, MicroPette Plus 5-10 мкл, Micro | а дозирования 0-300 мкл, te 50-300 мкл, 3ette Plus 50-300 мкл | ||||||
| 0.5-10|l | от 0,5 до 10 | 0,1 | 10 5 1 | ±2,4 ±4,8 ±24,0 | ±0,24 ±0,24 ±0,24 | 1,6 3,2 16,0 | 0,16 0,16 0,16 |
| 5-50|l | от 5 до 50 | 0,5 | 50 25 5 | ±2 ±4 ±20 | н- н- н- | 0,8 1,6 8,0 | 0,4 0,4 0,4 |
| 50-300|l | от 50 до 300 | 5 | 300 150 50 | ±2,7 ±5,3 ±16,0 | ±8 ±8 ±8 | 1 2 6 | 3 3 3 |
аблица 2 - Метрологические характеристики дозаторов серий HiPette
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа-ний объемов дозирования, мкл | Дис крет- ность уста новки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности | ||
| % | мкл | % | мкл | ||||
| Одноканальные дозаторы переменного объема дозирования модификаций HiPette 0,1 -2,5 мкл, HiPette 0,5-10 мкл | |||||||
| 0.1-2.5|l | от 0,1 до 2,5 | 0,002 | 2,5 1,25 0,25 | ±5 ±10 ±50 | ±0,125 ±0,125 ±0,125 | 3 6 30 | 0,075 0,075 0,075 |
| 0.5-10|l | от 0,5 до 10 | 0,01 | 10 5 1 | ±1,2 ±2,4 ±12,0 | ±0,12 ±0,12 ±0,12 | 0,8 1,6 8,0 | 0,08 0,08 0,08 |
П Продолжение таблицы 2
| Обозначение объёмов дозирования, приведенное на дозаторе | Диапазон показа-ний объемов дозирования, мкл | Дис крет- ность уста новки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности | ||
| % | мкл | % | мкл | ||||
| Одноканальные дозаторы переменного объема дозирова HiPette 2-20 мкл, HiPette 10-100 мкл, HiPette 20-200 мкл, HiPette 1000 мкл, HiPette 1000-5000 мкл, HiPette 2- | ния модификаций 30-300 мкл, HiPette 1000 мл | ||||||
| 2-20ц1 | от 2 до 20 | 0,02 | 20 10 2 | ±1 ±2 ±10 | ±0,2 ±0,2 ±0,2 | 0,5 1,0 5,0 | 0,1 0,1 0,1 |
| 10-100pl | от 10 до 100 | 0,1 | 100 50 10 | ±0,8 ±1,6 ±8,0 | ±0,8 ±0,8 ±0,8 | 0,3 0,6 3,0 | 0,3 0,3 0,3 |
| 20-200р! | от 20 до 200 | 0,2 | 200 100 20 | ±0,8 ±1,6 ±8,0 | ±1,6 ±1,6 ±1,6 | 0,3 0,6 3,0 | 0,6 0,6 0,6 |
| 30-300ц1 | от 30 до 300 | 2 | 300 150 30 | ±0,8 ±1,6 ±8,0 | ±2,4 ±2,4 ±2,4 | 0,3 0,6 3,0 | 0,9 0,9 0,9 |
| 100- 1000ц1 | от 100 до 1000 | 1 | 1000 500 100 | ±0,8 ±1,6 ±8,0 | ±8 ±8 ±8 | 0,3 0,6 3,0 | 3 3 3 |
| 1000- 5000ц1 | от 1000 до 5000 | 5 | 5000 2500 1000 | ±0,8 ±1,6 ±4,0 | ±40 ±40 ±40 | 0,3 0,6 1,5 | 15 15 15 |
| 2-10ml | от 2000 до 10000 | 10 | 10000 5000 2000 | ±0,6 ±1,2 ±3,0 | ±60 ±60 ±60 | 0,3 0,6 1,5 | 30 30 30 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для всех модификаций |
| Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от 22 °С на каждые 10 °С, % | ±5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - диапазон относительной влажности воздуха, % - атмосферное давление, кПа | от 17 до 23 от 45 до 80 от 71 до 110 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры дозаторов, высота, мм, не более | |
| - одноканальных | 300 |
| - многоканальных | 350 |
| Масса дозаторов (наконечник не включен) г, не более | |
| - одноканальных | 150 |
| - многоканальных | 170 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, оС | +15, +30 |
| - диапазон относительной влажности воздуха, % | от 20 до 90 |
| - атмосферное давление, кПа | от 71 до 110 |
| Средний срок службы, лет | 4 |
| Средняя наработка на отказ, циклов | 100000 |
наносится на упаковку с дозатором методом термопечати или наклейки, на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность дозаторов пипеточных DLAB
| Наименование | Обозначение | Количество |
| Дозатор | в соответствии с заказом | 1 шт. |
| Образцы наконечников | - | 3 шт. |
| Калибровочный ключ | - | 1 шт. |
| Держатель (крепление) для дозатора | - | 1 шт. |
| Руководство по эксплуатации (РЭ) | - | 1 экз. |
| Примечания 1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им | ||
| наконечников. 2 По требованию потребителя наконечники поставляются по | отдельному заказу, | |
| в отдельной упаковке. | ||
приведены в разделах «Использование дозатора», «Техники дозирования», в документе «Дозаторы пипеточные DLAB. Руководство по эксплуатации»
Г осударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. № 256.
Техническая документация DLAB SCIENTIFIC CO., LTD., Китай
Правообладатель
DLAB SCIENTIFIC CO., LTD., Китай
Адрес: No.31. Yuan Road, Airport Economic Core Area, Shunyi District, Beijing, China Телефон: +86-10-85653451/52/53, факс: +86-10-85653383 Web-сайт: www.dlabsci.com E-mail: info@dlabsci.com
