| Номер в госреестре | 85774-22 |
| Наименование СИ | Приборы для определения дымности в отработавших газах транспортных средств |
| Обозначение типа СИ | "Дымомер НСК" |
| Изготовитель | Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК"), Самарская область, г Жигулевск |
| Год регистрации | 2022 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для определения дымности в отработавших газах транспортных средств «Дымомер НСК» (далее - дымомеры) предназначены для измерений дымности в отработавших газах двигателей с воспламенением от сжатия, а также измерений температуры масла и частоты вращения коленчатого вала двигателей.
Принцип действия приборов для определения дымности в отработавших газах транспортных средств «Дымомер НСК» основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Отработавшие газы через пробоотборное устройство дымомера поступают в измерительную камеру с размером эффективной базы, равным 0,43 м. С одной стороны камеры расположен источник света, с другой - фотоприемник. В качестве источника света используется лампа накаливания с цветовой температурой 2800-3250 К. Фотоприемник имеет спектральную характеристику, аналогичную кривой видности дневного зрения человеческого глаза, и представляет собой фотодиод с корректирующим светофильтром.
В зависимости от плотности дыма изменяется степень прохождения света, падающего на фотоприемник. Значение непрозрачности преобразуется в единицы измерения дымности и отображается на буквенно-цифровом индикаторе в виде коэффициента поглощения света K [м-1] и коэффициента ослабления света N [ % ].
Конструктивно дымомеры (в зависимости от исполнения) состоят из приборного блока, модуля контроля дымности, оптического датчика, рассекателя, трубки, пробозаборного устройства, контрольного светофильтра, пульта управления и блока «Диагност» (для исполнений НСК-01М, НСК-02М, НСК-043М), который включает в себя: датчик температуры масла, датчик частоты вращения коленчатого вала.
Дымомеры автоматически выполняют измерение дымности. При этом реализуются следующие функции дымомеров:
- регистрация и хранение пиковых значений дымности, вычисление среднего значения, а также измерение и хранение данных в режиме свободного ускорения двигателя;
- регистрация текущего значения дымности дизеля при испытаниях на установившихся скоростных режимах работы дизеля в диапазоне от номинальной частоты вращения коленчатого вала до частоты вращения, соответствующей режиму максимального крутящего момента с автоматическим выбором максимального значения.
В дымомерах предусмотрено:
- вывод результатов измерений дымности в выбранном режиме в виде протокола на печатающее устройство или в базу данных компьютера при работе в составе линии технического контроля;
- сохранение в энергонезависимой памяти данных до 40 результатов одиночных измерений дымности автомобилей и сельскохозяйственной техники, а также до 14 результатов измерений дымности тепловозов с возможностью их вывода в виде протокола на печатающее устройство или в базу данных компьютера. Данные сохраняются не менее пяти суток при отключенном питании приборного блока.
Дымомеры выпускаются в трёх модификациях, которые отличаются конструкцией оптических датчиков, назначением и техническими характеристиками. Варианты исполнений и их описание приведены в таблице 1:
Таблица 1 - Модификации и исполнения приборов для определения дымности в отработавших газах транспортных средств «Дымомер НСК»_
| Моди фика ция | Исполнение |
| НСК-01 | - НСК-01 - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м и с телескопической штангой - НСК-01К - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой и с принудительным отбором отработавших газов, с возможностью работы в линии технического контроля; - НСК-01М - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой, в комплекте с блоком «Диагност», предназначенным для измерений частоты вращения коленчатого вала двигателя и температуры масла, с возможностью работы в линии технического контроля; - НСК-01 ЛТК - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м и с телескопической штангой, предназначен для работы в составе линии технического контроля; - НСК-01 ГТН - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м и с телескопической штангой, предназначен для сельхозмашин; - НСК-01 ГТН ЛТК - портативный дымомер с оптическим датчиком с эффективной базой 0,43 м с телескопической штангой, предназначен для сельхозмашин, работа в составе линии технического контроля. |
| НСК-02 | - НСК-02 - портативный дымомер повышенной точности с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой с возможностью работы в линии технического контроля; - НСК-02М - портативный дымомер повышенной точности с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой с возможностью работы в линии технического контроля, в комплекте с блоком «Диагност», предназначенным для измерений частоты вращения коленчатого вала двигателя и температуры масла; - НСК-02Т - портативный дымомер повышенной точности с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой с возможностью работы в линии технического контроля, предназначен для измерения дымности тепловозов, речных и морских судов; |
| Продолжение таблицы 1 | |
| Модифи кация | Исполнение |
| НСК-02 | - НСК-02 ТК - портативный дымомер повышенной точности с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой с возможностью работы в линии технического контроля, предназначен для измерения дымности тепловозов, речных и морских судов, с принудительным отбором отработавших газов; - НСК-02 ГТН ЛТК - портативный дымомер повышенной точности с оптическим датчиком с эффективной базой 0,43 м, с телескопической штангой, для сельхозмашин, работа в составе линии технического контроля. |
| НСК-043 | - НСК- 043 - стендовый дымомер с выносным пультом управления, с оптическим датчиком с эффективной базой 0,43 м, для определения дымности автотранспортного средства, с возможностью работы в линии технического контроля; - НСК-043Т - стендовый дымомер с выносным пультом управления, с оптическим датчиком с эффективной базой 0,43 м, для измерения дымности тепловозов, речных и морских судов; - НСК- 043 ТК- стендовый дымомер с выносным пультом управления, с оптическим датчиком с эффективной базой 0,43 м, для измерения дымности тепловозов, речных и морских судов, с принудительным отбором пробы и клапаном её отсечения; - НСК-043М - стендовый дымомер с выносным пультом управления, с оптическим датчиком с эффективной базой 0,43 м, для определения дымности автотранспортного средства, в комплекте с блоком «Диагност», предназначенным для измерений частоты вращения коленчатого вала двигателя и температуры масла, с возможностью работы в линии технического контроля; - НСК-043 ГТН ЛТК- стендовый дымомер с выносным пультом управления, с оптическим датчиком с эффективной базой 0,43 м, предназначен для сельхозмашин, |
Заводской номер дымомеров в числовом формате указывается на маркировочной наклейке, расположенной на задней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

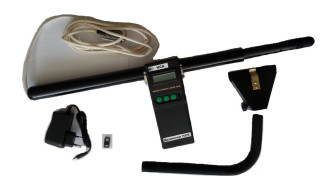

Общий вид приборов для определения дымности в отработавших газах транспортных средств «Дымомер НСК» представлен на рисунках 1-3.
В процессе эксплуатации дымомер не предусматривает внешних механических или электронных регулировок. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
Для работы с дымомерами используется метрологически значимое программное обеспечение (далее - ПО), предназначенное для управления процессом испытаний, а также для обработки и визуализации результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Исполнение | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО), не ниже | Цифро вой иденти фикатор ПО |
| НСК-01, НСК-01К, НСК-01 ЛТК | НСК-01 | S1.109Hх | - |
| НСК-01 ГТН, НСК-01 ГТН ЛТК | НСК-01 ГТН | S2.105H | - |
| НСК-01М | НСК-01М | 81.109НхМ | - |
| НСК-02 | НСК-02 | S1.208HX | - |
| НСК-02Т, НСК-02 ТК | НСК-02Т | S3.209 Hx | - |
| НСК-02 ГТН ЛТК | НСК-02 ГТН | S2.205H | - |
| НСК-02М | НСК-02М | S1.208HxМ | - |
| НСК- 043, НСК- 043 М | НСК- 043 | Пульт 9.025Н; МКД 10.07х | - |
| НСК- 043 Т, НСК- 043 ТК | НСК- 043Т | Пульт 9.048Н; МКД 10.07х | - |
| НСК-043 ГТН ЛТК | НСК- 043 ГТН | Пульт 9.033Н; МКД 10.07х | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний дымности: - в единицах коэффициента поглощения света К, м-1 - в единицах коэффициента ослабления света N, % | от 0 до да от 0 до 100 |
| Диапазон измерений дымности: - в единицах коэффициента поглощения света К, м-1 - в единицах коэффициента ослабления света N, % | от 0 до 10 от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений дымности при коэффициенте поглощения света К, м-1 | ±0,051) |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений дымности при коэффициенте ослабления света N, % | ±1,02) |
| Диапазоны измерений частоты вращения коленчатого вала двигателя, мин-1 3) | от 0 до 1200 включ. свыше 1200 до 6000 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений частоты вращения коленчатого вала двигателя, %3): - для диапазона измерений от 0 до 1200 мин-1 включ. - для диапазона измерений свыше 1200 до 6000 мин-1 | ±2 ±2 |
| Диапазон измерений температуры масла, °С3) | от 0 до +125 |
| Пределы допускаемой абсолютной погрешности измерений температуры масла, °С3) | ±2 |
| Наименование характеристики | Значение |
| Дискретность измерений: - коэффициента поглощения, м-1 | 0,01 |
| - коэффициента ослабления, % - частоты вращения коленчатого вала двигателя, мин-1: для диапазона измерений от 0 до 1200 мин-1 включ. | 0,1 |
| 10 | |
| для диапазона измерений свыше 1200 до 6000 мин-1 | 50 |
| - температуры масла, °С | 1 |
| 1) при К= от 1,6 до 1,8 2) при N = от 49 % до 53 % 3) для исполнений НСК-01М, НСК-02М, НСК-043М |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока встроенной аккумуляторной батареи, В | от 9 до 12 |
| Потребляемая мощность (без учета мощности, потребляемой термопринтером), Вт, не более: - дымомеров модификаций НСК-01, НСК-02 - дымомеров модификации НСК-043 | 5 15 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: - приборный блок приборов модификаций НСК-01 и НСК-02 - модуль контроля дымности НСК-043 - оптический датчик для модификации НСК-01 - оптический датчик для исполнений НСК-02, НСК-02 ГТН ЛТК - оптический датчик для исполнений НСК-02Т, НСК-02 ТК - пробозаборное устройство НСК-043 - пульт управления НСК-043 - блок "Диагност" | 192x85x50 640x190x310 35x35x500 35x35x600 35x65x600 1900x440x52 220x72x37 200x80x35 |
| Масса, кг, не более: - приборный блок для модификаций НСК-01 и НСК-02 - модуль контроля дымности для модификации НСК-043 - оптический датчик для модификации НСК-01 - оптический датчик для модификации НСК-02 - пробозаборное устройство для модификации НСК-043 - пульт управления для модификации НСК-043 - блок "Диагност" | 0,45 7,0 0,5 0,6 1,2 0,3 0,3 |
| Условия эксплуатации: - диапазон рабочих температур, °С: для приборного блока для оптического датчика для блока «Диагност» - относительная влажность воздуха, % | от - 20 до + 50 от - 35 до + 60 от - 20 до + 60 не более 80 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Срок службы, лет, не менее | 8 |
наносится методом наклейки на корпус приборного блока или пульта управления и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для определения дымности в отработавших газах транспортных средств «Дымомер НСК» в комплекте | 1 шт. | |
| Футляр | - | 1 шт. |
| Паспорт | Н 0ХХ.000.00-ХХ ПС* | 1 экз. |
| Руководство по эксплуатации | Н 0ХХ.000.00-ХХ РЭ* | 1 экз. |
| Методика поверки | МП АПМ 83-19 | 1 экз. |
| * - см. соответствие шифров исполнениям дымомеров в таблице 6 | ||
Таблица 6 - Соответствие шифров паспортов и руководств по эксплуатации исполнениям дымо-меров_
| Исполнение | Шифр паспорта | Шифр руководства по эксплуатации |
| НСК-01, НСК-01 ЛТК, НСК-01К, НСК-02 | Н 006.000.00-03 ПС | Н 006.000.00-03 РЭ |
| НСК-01 ГТН, НСК-01 ГТН ЛТК | Н 006.000.00-04 ПС | Н 006.000.00-04 РЭ |
| НСК-01М, НСК-02М | Н 006.000.00-05 ПС | Н 006.000.00-05 РЭ |
| НСК-02 ГТН ЛТК | Н 006.000.00-13 ПС | Н 006.000.00-13 РЭ |
| НСК-02Т | Н 006.000.00-07 ПС | Н 006.000.00-07 РЭ |
| НСК-02 ТК | Н 006.000.00-08 ПС | Н 006.000.00-08 РЭ |
| НСК-043 | Н 045.000.00 ПС | Н 045.000.00 РЭ |
| НСК-043 ГТН ЛТК | Н 045.000.00-03 ПС | Н 045.000.00-03 РЭ |
| НСК-043М | Н 045.000.00-02 ПС | Н 045.000.00-02 РЭ |
| НСК-043Т, НСК-043ТК | Н 045.000.00-01 ПС | Н 045.000.00-01 РЭ |
приведены в разделе 2 руководств по эксплуатации:
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-01, НСК-01 ЛТК, НСК-01К, НСК-02. Руководство по эксплуатации» Н 006.000.00-03 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-01 ГТН, НСК-01 ГТН ЛТК. Руководство по эксплуатации» Н 006.000.00-04 РЭ;
- Приборы для определения дымности в отработавших газах транспортных средств «Дымо-мер НСК» модификации НСК-01М, НСК-02М. Руководство по эксплуатации» Н
006.000.00-05 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-02 ГТН ЛТК. Руководство по эксплуатации» Н
006.000.00-13 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-02Т. Руководство по эксплуатации» Н 006.000.00-07 РЭ
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-02 ТК. Руководство по эксплуатации» Н 006.000.00-08 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-043. Руководство по эксплуатации» Н 045.000.00 РЭ
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-043 ГТН ЛТК. Руководство по эксплуатации» Н
045.000.00-03 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-043М. Руководство по эксплуатации» Н 045.000.00-02 РЭ;
- «Приборы для определения дымности в отработавших газах транспортных средств «Ды-момер НСК» модификации НСК-043Т, НСК-043ТК. Руководство по эксплуатации» Н
045.000.00-01 РЭ.
ТУ 26.51.53.110-006-20957254-2019 Приборы для определения дымности в отработавших газах транспортных средств «Дымомер НСК». Технические условия.
ГОСТ 33997-2016. Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки.
Приказ Министерства Транспорта № 232 от 09.07.2020 г. «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации».
Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Правообладатель
Общество с ограниченной ответственностью «Национальные Системы Контроля» (ООО «НСК»), ИНН 6345024902
Адрес: 445359, Россия, Самарская область, г. Жигулевск, ул. Морквашинская 55 «А» Тел.: +7 (84862) 7-94-68; факс:
