| Номер в госреестре | 85776-22 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Cerabar |
| Изготовитель | Endress+Hauser SE+Co.KG, Германия; производственные площадки: Endress+Hauser SE+Co.KG, Германия; Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай; Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия |
| Год регистрации | 2022 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 2 года - для преобразователей с пределами допускаемой основной приведенной (к настроенному диапазону измерений) погрешности от ±0,03 до 0,06 %; 3 года - для преобразователей с пределами допускаемой основной приведенной (к настроенному диапазону измерений) |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные Cerabar предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, объема и массы газа, жидкости или пара.
Преобразователи давления измерительные Cerabar (далее преобразователи) состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, HART IP, Profibus, Foundation Fieldbus, Profinet, Modbus, Modbus TCP, IO-Link, Bluetooth, EtherNet/IP, OPC UA, PROFISAFE пропорциональный измеряемому давлению.
Преобразователи изготавливаются следующих модификаций: Cerabar PMC51B, Cerabar PMP51B, Cerabar PMC71B Cerabar PMP71B.
Модификации преобразователей Cerabar PMC51B, Cerabar PMP51B имеют однокамерный корпус;
Модификации преобразователей Cerabar PMC71B, Cerabar PMP71B могут иметь однокамерный или двухкамерный корпус.
Модификации преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала и в зависимости от заводской настройки преобразователи могут быть изготовлены в исполнениях Standard или Platinum.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения.
Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:
PMP51B - aa bb c d e f g h ii j kk lll m n + oo pp qq rr ss tt uu vv ww xx yy zz aa - Маркировка взрывозащиты bb - Выходной сигнал c - Дисплей, управление d - Корпус; Материал e - Электроподключение f - Тип давления g - Исполнение
h - Тип разделительной диафрагмы
ii - Максимальное значение диапазона измерений
j - Настроенный диапазон измерений; Единицы измерения
kk - Присоединение к процессу; Уплотнительная поверхность
lll - Присоединение к процессу
m - Материал мембраны
n - Заполняющая жидкость
+
oo - Покрытие мембраны
pp - Исполнение по точности (по умолчанию Standard, опционально может выбираться Platinum) qq - Калибровка rr - Сервис
ss - Тесты, сертификаты, декларации
tt - Дополнительные сертификаты
uu - Исполнение датчика
vv - Установленные аксессуары
ww - Прилагаемые аксессуары
xx - Адаптация к локальным требованиям
yy - Версия прошивки
zz - Маркировка
PMC51B - aa bb c d e f gg h ii jjj k + ll mm nn oo pp qq rr ss tt uu vv aa - Маркировка взрывозащиты bb - Выходной сигнал c- Дисплей, управление d - Корпус; Материал e - Электроподключение f - Тип давления
gg - Максимальное значение диапазона измерений h - Настроенный диапазон измерений; Единицы измерения ii - Присоединение к процессу; Уплотнительная поверхность jjj - Присоединение к процессу k - Уплотнение +
ll - Исполнение по точности (по умолчанию Standard, опционально может выбираться Platinum) mm - Калибровка nn - Сервис
oo - Тесты, сертификаты, декларации
pp - Дополнительные сертификаты
qq - Исполнение датчика
rr - Установленные аксессуары
ss - Прилагаемые аксессуары
tt - Адаптация к локальным требованиям
uu - Версия прошивки
vv - Маркировка
PMP71B - aa bb c d e f g h ii j kk lll m n + oo pp qq rr ss tt uu vv ww xx yy zz 11 22 aa - Маркировка взрывозащиты bb - Выходной сигнал c- Дисплей, управление d - Корпус; Материал e - Электроподключение f - Тип давления g- Исполнение
h - Тип разделительной диафрагмы
ii - Максимальное значение диапазона измерений
j - Настроенный диапазон измерений; Единицы измерения
kk - Присоединение к процессу; У плотнительная поверхность
lll - Присоединение к процессу
m - Материал мембраны
n - Заполняющая жидкость
+
00 - Выбор языка меню дисплея pp - Покрытие мембраны
qq - Пакет приложений
rr - Исполнение по точности (по умолчанию Standard, опционально может выбираться Platinum) ss - Калибровка tt - Сервис
uu - Тесты, сертификаты, декларации
vv - Дополнительные сертификаты
ww - Исполнение датчика
xx - Установленные аксессуары
yy - Прилагаемые аксессуары
zz - Адаптация к локальным требованиям
11 - Версия прошивки
22 - Маркировка
PMC71B - aa bb c d e f gg h ii jjj k l + mm nn oo pp qq rr ss tt uu vv ww xx yy aa - Маркировка взрывозащиты bb - Выходной сигнал c- Дисплей, управление d - Корпус; Материал e - Электроподключение f - Тип давления g - Применение
hh - Максимальное значение диапазона измерений
1 - Настроенный диапазон измерений; Единицы измерения
jj - Уплотнительная поверхность, Присоединение к процессу kkk - Присоединение к процессу
l - Уплотнение +
mm - Выбор языка меню дисплея nn - Пакет приложений
oo - Исполнение по точности (по умолчанию Standard, опционально может выбираться Platinum)
pp - Калибровка qq - Сервис
rr - Тесты, сертификаты, декларации
ss - Дополнительные сертификаты
tt - Исполнение датчика
uu - Установленные аксессуары
vv - Прилагаемые аксессуары
ww - Адаптация к локальным требованиям
xx - Версия прошивки
yy - Маркировка

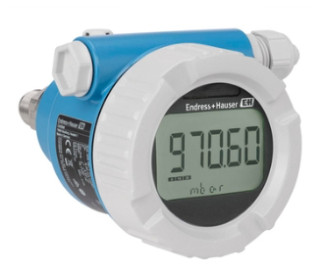

Общий вид преобразователей представлен на рисунках 1-4.
Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.
Знак поверки наносится в паспорт или на свидетельство о поверке.
На корпусе преобразователей предусмотрено место для нанесения заводского номера.
Заводской номер наносится типографским способом на табличку, прикрепленную к корпусу преобразователя.
Изображение таблички с местом нанесения заводского номера и знака утверждения типа представлено на рисунке 5.
Пломбирование преобразователей может осуществляться в случае необходимости с помощью пломбы, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные для пломбирования в крышке клеммной коробки и корпусе преобразователя или в виде наклейки на корпус преобразователя или в виде наклейки на корпус преобразователя.
Схемы пломбирования корпусов преобразователя представлены на рисунках 6 - 7.
Преобразователи имеют внешнее метрологически незначимое программное обеспечение (далее - ПО) и встроенное метрологически значимое ПО.
Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| ПО для преобразователей давления измерительных Cerabar PMC51B, Cerabar PMP51B, Cerabar PMC71B, Cerabar PMP71B | Cerabar | не ниже 01.00.00 | не отображается |
Идентификационное наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению) или посредством подключения преобразователя к персональному компьютеру через периферийное устройство (например, FXA195 или FXA291, HART, HART IP, Profibus, Foundation Fieldbus, Profinet, Modbus с интерфейсом RS-485, Modbus TCP, IO-Link, Bluetooth, EtherNet/IP, OPC UA, PROFISAFE).
В преобразователях давления конструктивно предусмотрено наличие переключателя ? (рисунок 6), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда переключатель имеет состояние "Включен''^^”). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние "Выключен"(‘^^).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Основные метрологические характеристики преобразователей приведены в таблице 2. Основные технические характеристики преобразователей приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики
| Модель преобразователя давления | Диапазоны измерения (ДИ) | Коэффициент перенастройки TD=ДИмакс/ ДИнастр 1) | Пределы допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений давления, % ^ | Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий (от ±21 до ±25 °С) на ±28°С, % | |
| Избыточное давление, МПа | Абсолютное давление, МПа | ||||
| Cerabar РМС51В | от -0,01 до 0,01 | от 0 до 0,01 | 1:1 | ±0,15 для исполнения Standard ±0,075 для исполнения Platinum | ±(0,277xTD + 0,275) |
| св. 1:1 до 2:1 | ±0,2 | ||||
| от -0,025 до 0,025 | от 0 до 0,025 | от 1:1 до 4:1 | ±0,1 для исполнения Standard ±0,075 для исполнения Platinum | ||
| св. 4:1 до 10:1 | ±0,9 | ||||
| от -0,04 до 0,04 | от 0 до 0,04 | от 1:1 до 7:1 | ±0,075 для исполнения Standard ±0,055 для исполнения Platinum | ||
| св. 7:1 до 10:1 | ±0,5 | ||||
| от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 | от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 | от 1:1 до 10:1 | ±0,075 для исполнения Standard ±0,055 для исполнения Platinum | ±(0,175xTD± 0,235) | |
| от 0 до 0,1 | св. 10:1 до 15:1 | ±(0,0075xTD) для исполнения Standard ±(0,0055xTD) для исполнения Platinum | |||
| от 0 до 0,2 | св. 10:1 до 30:1 | ||||
| от 0 до 0,4 | св. 10:1 до 60:1 | ||||
| от 0 до 1 от 0 до 4 | св. 10:1 | ||||
| Cerabar РМР5 IB | от -0,04 до 0,04 | от 0 до 0,04 | 1:1 | ±0,075 для исполнения Standard ±0,055 для исполнения Platinum | ±(0,08xTD + 0,16) |
| св.1:1 до 7:1 | ±(0,075xTD) для исполнения Standard ±(0,055xTD) для исполнения Platinum | ||||
| 1:1 | ±0,15 для исполнения Standard с «разделительными» мембранами | ||||
| св. 1:1 до 7:1 | ±(0,15xTD) для исполнения Standard с «разделительными» мембранами | ||||
±0,075 для исполнения Standard ±0,055 для исполнения Platinum
±(0,03 xTD) для исполнения Standard ±(0,025xTD) для исполнения Platinum
от 1:1 до 2,5:1
св. 2,5:1 до 15 :1
±0,15 для исполнения Standard с «разде лительными» мембранами ±0,075 для исполнения Platinum с «раз делительными» мембранами
от 1:1 до 5:1 от 1:1 до 2,5:1
от -0,1 до 0,1
от 0 до 0,1
±(0,03xTD) для исполнения Standard с «разделительными» мембранами ±(0,025xTD) для исполнения Platinum с «разделительными» мембранами
св. 5:1 до 20:1
св. 2,5:1 до 20:1
Cerabar РМР51В
±(0,08xTD + 0,16)
±(0,075xTD) для исполнения Standard ±(0,055xTD) для исполнения Platinum
от 1:1 до 5:1
св. 5:1 до 30:1
±(0,015xTD) для исполнения Standard ±(0,02xTD) для исполнения Platinum
±0,15 для исполнения Standard с «раз-_делительными» мембранами_
от 1:1 до 10:1
от -0,1 до 0,2
от 0 до 0,2
±0,075 для исполнения Platinum «разде-_лительными» мембранами_
от 1:1 до 5:1
св. 10:1 до 20:1
св.5:1 до 20:1
±(0,015xTD) для исполнения Standard с «разделительными» мембранами
±(0,015xTD) для исполнения Platinum с «разделительными» мембранами
| Cerabar РМР51В | от -0,1 до 0,4 | от 0 до 0,4 | от 1:1 до 10:1 | ±0,075 для исполнения Standard ±0,055 для исполнения Platinum | ±(0,08xTD + 0,16) |
| св. 10:1 до 60:1 | ±(0,0075 xTD) для исполнения Standard ±(0,0055 xTD) для исполнения Platinum | ||||
| от 1:1 до 10:1 | ±0,15 для исполнения Standard с «разделительными» мембранами ±0,075 для исполнения Platinum с «разделительными» мембранами | ||||
| св. 10:1 до 20:1 | ±0,2 для исполнения Standard с «разделительными» мембранами ±(0,0075xTD) для исполнения Platinum с «разделительными» мембранами | ||||
| Cerabar РМР5 IB | от -0,1 до 1 от -0,1 до 4 | от 0 до 1 от 0 до 4 | от 1:1 до 10:1 | ±0,075 для исполнения Standard ±0,055 для исполнения Platinum | ±(0,06 xTD + 0,06) |
| св. 10:1 | ±(0,0075xTD) для исполнения Standard ±(0,0055xTD) для исполнения Platinum | ||||
| от 1:1 до 10:1 | ±0,15 для исполнения Standard с «разделительными» мембранами ±0,075 для исполнения Platinum с «разделительными» мембранами | ||||
| св. 10:1 до 20:1 | ±0,2 для исполнения Standard с «разделительными» мембранами ±0,1 для исполнения Platinum с «разделительными» мембранами |
±0,075 для исполнения Standard ±0,055 для исполнения Platinum
±(0,0075xTD) для исполнения Standard ±(0,0055xTD) для исполнения Platinum
от 1:1 до 10:1
св. 10:1
±0,15 для исполнения Standard с «разделительными» мембранами ±0,075 для исполнения Platinum с «раз делительными» мембранами
от 1:1 до 10:1
от -0,1 до 10
от 0 до 10
±(0,03 xTD + 0,12)
±0,2 для исполнения Standard с «разделительными» мембранами ±0,15 для исполнения Platinum с «раз-делительными» мембранами
св. 10:1 до 20:1
Cerabar РМР51В
от 1:1 до 5:1
св. 5:1
±0,15 для исполнения Standard ±0,1 для исполнения Platinum
±(0,03xTD) для исполнения Standard ±(0,025xTD) для исполнения Platinum
от 1:1 до 5:1
±0,15 для исполнения Standard с «разделительными» мембранами ±0,15 для исполнения Platinum с «раз-делительными» мембранами
от -0,1 до 40
от 0 до 40
±(0,03 xTD + 0,12)
±(0,03xTD) для исполнения Standard с «разделительными» мембранами ±(0,03 xTD) для исполнения Platinum с «разделительными» мембранами
св. 5:1 до 20:1
| Cerabar РМС71В | от -0,01 до 0,01 | от 0 до 0,01 | 1:1 | ±0,075 для исполнения Standard | ±(0,07xTD± 0,038) ±(0,065xTD + 0,02) для диапазона 0,1 МПа |
| 1:1 | ±0,05 для исполнения Platinum | ||||
| св. 1:1 до 2:1 | ±0,2 | ||||
| от -0,025 до 0,025 | от 0 до 0,025 | от 1:1 до 4:1 | ±0,075 для исполнения Standard | ||
| от 1:1 до 4:1 | ±0,05 для исполнения Platinum | ||||
| св. 4:1 до 10:1 | ±0,9 для исполнения Standard | ||||
| св. 4:1 до 5:1 | ±0,9 для исполнения Platinum | ||||
| от -0,04 до 0,04 от -0,04 до 0,1 | от 0 до 0,04 от 0 до 0,1 | от 1:1 до 7:1 | ±0,062 для исполнения Standard | ||
| св. 7:1 до 10:1 | ±0,5 для исполнения Standard | ||||
| от 1:1 до 5:1 | ±0,035 для исполнения Platinum | ||||
| от -0,1 до 0,2 | от 0 до 0,2 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ± (0,065xTD + 0,02) | |
| св. 12:1 до 30:1 | ±(0,005lxTD) для исполнения Standard | ||||
| 1:1 | ±0,03 для исполнения Platinum | ||||
| св. 1:1 до 5:1 | ±0,035 для исполнения Platinum | ||||
| от -0,1 до 0,4 | от 0 до 0,4 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ||
| св. 12:1 до 60:1 | ±(0,005lxTD) для исполнения Standard | ||||
| от 1:1 до 5:1 | ±0,03 для исполнения Platinum | ||||
| от -0,1 до 1 от -0,1 до 4 | от 0 до 1 от 0 до 4 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ± (0,065xTD + 0,02) | |
| св. 12:1 | ±(0,005lxTD) для исполнения Standard | ||||
| от 1:1 до 5:1 | ±0,035 для исполнения Platinum |
| 1:1 | ±0,062 для исполнения Standard ±0,03 для исполнения Platinum | ||||
| св. 1:1 до 7:1 | ±(0,05><TD±0,011) для исполнения Standard | ||||
| от -0,04 до 0,04 | от 0 до 0,04 | св. 1:1 до 5:1 | ±0,04 для исполнения Platinum | ||
| 1:1 | ±0,15 для исполнения Standard с «разделительными» мембранами | ||||
| св. 1:1 до 7:1 | ±(0,15><TD) для исполнения Standard с «разделительными» мембранами | ||||
| от 1:1 до 3:1 | ±0,062 для исполнения Standard | ||||
| Cerabar РМР71В | св. 3:1 до 5:1 | ±(0,021 xTD) для исполнения Standard | ± (0,04xTD + 0,08) | ||
| от -0,1 до 0,1 | от 0 до 0,1 | от 1:1 до 5:1 | ±0,03 для исполнения Platinum | ||
| от 1:1 до 2,5:1 | ±0,075 для исполнения Standard с «разделительными» мембранами | ||||
| св.2,5:1 до 17,5:1 | ±(0,03xTD) для исполнения Standard с «разделительными» мембранами | ||||
| от 1:1 до 6:1 | ±0,062 для исполнения Standard | ||||
| от -0,1 до 0,2 | от 0 до 0,2 | св. 6:1 до 30:1 | ±(0,01xTD±0,002) для исполнения Standard | ||
| от 1:1 до 5:1 | ±0,03 для исполнения Platinum | ||||
| от 1:1 до 5:1 | ±0,075 для исполнения Standard с «разделительными» мембранами |
| Cerabar РМР71В | от -0,1 до 0,2 | от 0 до 0,2 | св. 5:1 до 30:1 | ±(0,015xTD) для исполнения Standard с «разделительными» мембранами | ± (0,04xTD + 0,08) |
| от -0,1 до 0,4 | от 0 до 0,4 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ± (0,04xTD + 0,08) для диапазона 0,4 МПа ± (0,03xTD + 0,03) для диапазона 1 и 4 МПа | |
| св. 12:1 до 60:1 | ±(0,005lxTD) для исполнения Standard | ||||
| от 1:1 до 5:1 | ±0,03 для исполнения Platinum | ||||
| от 1:1 до 10:1 | ±0,075 для исполнения Standard с «разделительными» мембранами | ||||
| св. 10:1 до 60:1 | ±(0,0075xTD) для исполнения Standard с «разделительными» мембранами | ||||
| от -0,1 до 1 от -0,1 до 4 | от 0 до 1 от 0 до 4 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ||
| св. 12:1 до 100:1 | ±(0,005lxTD) для исполнения Standard | ||||
| от 1:1 до 5:1 | ±0,03 для исполнения Platinum | ||||
| от 1:1 до 10:1 | ±0,075 для исполнения Standard с «разделительными» мембранами | ||||
| св. 10:1 до 100:1 | ±(0,0075xTD) для исполнения Standard с «разделительными» мембранами | ||||
| от - 0,1 до 10 | от 0 до 10 | от 1:1 до 12:1 | ±0,062 для исполнения Standard | ± (0,015xTD + 0,06) | |
| св. 12:1 до 100:1 | ±(0,005lxTD) для исполнения Standard | ||||
| 1:1 | ±0,035 для исполнения Platinum | ||||
| св. 1:1 до 5:1 | ±0,04 для исполнения Platinum | ||||
| от 1:1 до 10:1 | ±0,075 для исполнения Standard с «разделительными» мембранами |
| от - 0,1 до 10 | от 0 до 10 | св. 10:1 до 100:1 | ±(0,0075xTD) для исполнения Standard с «разделительными» мембранами | ||
| от 1:1 до 5:1 | ±0,1 для исполнения Standard | ||||
| св. 5:1 до 100:1 | ±(0,02><TD) для исполнения Standard | ||||
| 1:1 | ±0,065 для исполнения Platinum | ||||
| от - 0,1 до 40 | от 0 до 40 | св. 1:1 до 5:1 | ±0,09 для исполнения Platinum | ||
| Cerabar РМР71В | от 1:1 до 5:1 | ±0,15 для исполнения Standard с «разделительными» мембранами | ±(0,015xTD±0,06) | ||
| св. 5:1 до 100:1 | ±(0,03xTD) для исполнения Standard с «разделительными» мембранами | ||||
| от 1:1 до 5:1 | ±0,1 для исполнения Standard | ||||
| от - 0,1 до 70 | от 0 до 70 | св. 5:1 до 100:1 | ±(0,02xTD) для исполнения Standard | ||
| 1:1 | ±0,065 для исполнения Platinum | ||||
| св. 1:1 до 5:1 | ±0,09 для исполнения Platinum |
Примечания:
1) Максимальный коэффициент перенастройки (TD) для указанных в таблице пределов допускаемой основной приведенной погрешности.
2) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %.
Исполнение Platinum не предназначено для датчиков давления с присоединениями к процессу G '/г, NPT % и М20, монтируемых заподлицо.
| Таблица 3 - Основные технические характеристики преоб | разователей |
| Наименование характеристики | Значение характеристики |
| Диапазоны рабочих температур окружающей среды, °С (в зависимости от модели) | от -40 до +85 от -50 до +85 (опционально) от -60 до +85 (опционально) |
| Относительная влажность окружающей среды, % | от 4 до 100 |
| Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой | от 4 до 20 (от 20 до 4) HART HART IP Profibus Foundation Fieldbus Profinet Modbus Modbus TCP IO-Link Bluetooth EtherNet/IP OPC UA; PROFISAFE |
| Степень защиты, обеспечиваемые оболочками | IP 64; IP66/IP 67; IP66/68 |
| Напряжение питания постоянного тока, В | от 9 до 45 |
| Г абаритные размеры преобразователей, мм, не более, (длинахширинахвысота): - преобразователей Cerabar PMC51B, Cerabar PMP51B - преобразователей Cerabar PMP71B, Cerabar PMC71B | 197x101x125 1) 201x132x143 1) |
| Масса преобразователя в зависимости от модификации, кг, не более: | 25 1) |
| Средняя наработка до отказа, ч, не менее | 180000 |
| Средний срок службы, не менее, лет | 20 |
| Маркировка взрывозащиты: - преобразователей Cerabar PMP51B, PMP71B - преобразователей Cerabar PMС51B, Cerabar PMC71B | 0Ex ia IIC T6...Т1 Ga или 1Ex ia IIC T6...Т1 Gb или Ga/Gb Ex ia IIC T6.. .Т1 или 2Ex ec IIC T6...Т1 Gc или 1Ex db IIC Т6...Т1 Gb или Ex ta IIIC T200 125 °C Da и Ex tb IIIC T200 125 C Db (на разных частях) или Ex tb IIIC T125 C Db или Ex tc IIIC T125 C Dc или Ex ia IIIC Da Х и Ex iа IIIC Db X (на разных частях) или Ex ia IIIC X Db Х или Ex tb IIIC Х Db Х 0Ex ia IIC T6...Т1 Ga или 1Ex ia IIC T6...Т1 Gb или Ga/Gb Ex ia IIC T6.. .Т1 или 2Ex ec IIC T6...Т1 Gc или 1Ex db ia IIC Т6.Т1 Gb или Ga/Gb Ex db ia IIC T6.T1 или Ex ta IIIC T200125C Da и Ex tb IIIC T200 125 C Db (на разных частях) или Ex ta IIIC T200150 C Da и Ex tb IIIC T200 1 50C Db (на разных частях) |
| Ex tb IIIC T125°C Db или Ex tb IIIC T150C Db или Ex tc IIIC T125 C Dc или Ex te IIIC T150 C Dс или Ex tb IIIC Db Х Ex ia IIIC Da Х и Ex iа IIIC Db X (на разных частях) или Ex ia IIIC Db X | |
| Примечание: 1) Габаритные размеры и вес указаны без присоединительных монтажных частей, конкретные значения приведены в Руководстве по эксплуатации. | |
наносится на корпус преобразователя методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный | Cerabar PMC51B, Cerabar PMP51B, Cerabar PMC71B, Cerabar PMP71B | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. | |
| Паспорт | - | 1 экз. |
приведены в Разделе 3 «Описание изделия» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным Cerabar
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1107 Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900.
Государственная поверочная схема для средств измерений разности давлений до 1105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.08.2021 № 1904.
Стандарт предприятия фирмы Endress+Hauser SE+Co.KG, Г ермания на преобразователи давления измерительные Cerabar.
Правообладатель
Фирма Endress+Hauser SE+Co.KG, Г ермания Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany
Телефон: +49 7622 28 0, факс: +49 7622 28 14 38, е-mail: info@pcm.endress.com
| Зарегистрировано поверок | 177 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
