Номер в госреестре | 85793-22 |
Наименование СИ | Комплекс измерительно-вычислительный автоматизированный для антенных измерений в ближней зоне |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Акционерное общество "Центральный научно-исследовательский радиотехнический институт имени академика А.И. Берга" (АО "ЦНИРТИ им. академика А.И. Берга"), г. Москва |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс измерительно-вычислительный автоматизированный для антенных измерений в ближней зоне (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно комплекс состоит из:
- прецизионного плоского горизонтального П-сканера РЛТГ.411722.003, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- блока управления сканером, предназначенного для управления работой сканера;
- векторного анализатора электрических цепей R&S ZVA26 с опцией ZVAX (далее -ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- модулятора импульсного МИ1-20-13Р-13Р, предназначенного для формирования сигналов с импульсной модуляцией из непрерывных гармонических сигналов;
- усилителя малошумящего (далее - МШУ), предназначенного для обеспечения требуемого динамического диапазона измерений комплекса;
- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- комплекта эталонных антенн, предназначенного для измерения коэффициента усиления методом замещения;
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
- безэховой экранированной камеры (далее - БЭК) для размещения радиочастотного оборудования комплекса, предназначенной для обеспечения условий свободного пространства и радиоэкранирования внутреннего пространства;

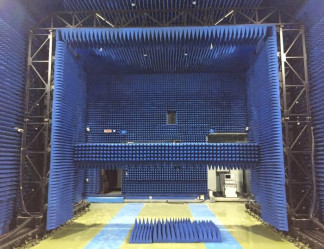

Общий вид комплекса приведен на рисунках 1 - 9.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 8.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 9.
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «RL-BEAM-DA» и «RL-BEAM-DTV».
Специализированное ПО «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «RL-BEAM-DTV» предназначено для визуализации измеренных на одной или нескольких частотных точках зависимостей комплексного коэффициента передачи от линейного положения каретки сканера и выполнения радиотехнических расчетов по измеренным данным.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные Г | [О | |
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | RL-BEAM-DA.exe | RL BEAM DTV.exe |
Номер версии (идентификационный номер) ПО | 1.0.1.7 | 1.0.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C232EB8AAB827081782 920EB6F335E54 (алгоритм MD5) | 2BCCFD45AFC543EEB 5E31D496C54AAA9 (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон рабочих частот, ГГ ц | от 2 до 18 |
Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ | ±0 3 |
-20 дБ | ,3 0, ± |
-30 дБ | ,4 0, ± |
-40 дБ | ± 0, 9 |
-45 дБ | ±1,5 |
Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ) при относительных уровнях амплитудного распределения, градус -10 дБ | ±4 |
-20 дБ | ±4 |
-30 дБ | ±5 |
-40 дБ | ±6 |
-45 дБ | ±12 |
Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ -10 дБ | ±0,3 |
-20 дБ | ±0,5 |
-30 дБ | ±0,9 |
-40 дБ | ±1,5 |
-45 дБ | ±2,2 |
Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, ° -10 дБ | ±4 |
-20 дБ | ±5 |
-30 дБ | ±7 |
-40 дБ | ±10 |
-45 дБ | ±16 |
Наименование характеристики | Значение |
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ | ±0,5 |
0,5 дБ | ±0,7 |
0,8 дБ | ±1,0 |
1,5 дБ | ±1,7 |
2,0 дБ | ±2,3 |
Пределы допускаемой абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности, градус при ширине главного лепестка до 3° включ. | ±0,1 |
при ширине главного лепестка св. 3 до 10° включ. | ±0,2 |
при ширине главного лепестка от св. 10 до 20° включ. | ±0,8 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Размер рабочей области сканирования, м, не менее длина ширина | 7 5 |
Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, ° | ±65 |
Габаритные размеры сканера, мм, не более длина ширина высота | 10800 6500 5600 |
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность воздуха при температуре +20 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на переднюю панель блока управления сканером в виде наклейки и типографским способом на титульный лист документа «Комплекс измерительно-вычислительный автоматизированный для антенных измерений в ближней зоне. Руководство по эксплуатации. ПМЖИ.411734.002 РЭ».
Таблица 4 - Комплект поставки комплекса
Наименование | Обозначение | Количе ство |
Комплекс автоматизированный измерительно-вычислительный для антенных измерений в ближней зоне в составе: Прецизионный плоский горизонтальный П-сканер Блок управления сканером Лазерный дальномер Векторный анализатор электрических цепей | ПМЖИ.411734.002, зав. № 002 РЛТГ.411722.003 R&S ZVA26 с опцией ZVAX | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
Комплект кабелей СВЧ | - | 1 к-т |
Комплект антенн-зондов: антенна-зонд диапазона частот от 2 до 4 ГГц антенна-зонд диапазона частот от 4 до 8 ГГц антенна-зонд диапазона частот от 8 до 18 ГГц | ZND-2-4 ZND-4-8 ZND-8-18 | 1 к-т |
Комплект эталонных антенн с нормированной неопределенностью КУ, перекрывающий диапазон частот от 2 до 18 ГГц | 1 к-т | |
Усилитель сигналов СВЧ малошумящий диапазона частот от 1 до 18 ГГ ц | RL-AMP-1-18 | 2 шт. |
Стойка 19" для размещения ВАЦ | - | 1 шт. |
Сетевой коммутатор | - | 1 шт. |
Автоматизированное рабочее место оператора Комплект мебели Персональный компьютер с лицензионной операционной системой Windows 7 Источник бесперебойного питания | - | 2 к-т 1 к-т 1 шт. 1 к-т |
Экранированная безэховая камера | - | 1 шт. |
Модулятор импульсный | МИ1-20-13Р-13Р | 1 шт. |
Специальное программное обеспечение для сбора и обработки данных, визуализации и каталогизации результатов измерений (USB Flash-карта) | RL-BEAM | 1 шт. |
Паспорт | ПМЖИ.411734.002 ПС | 1 шт. |
Руководство по эксплуатации: Книга 1; Книга 2; Книга 3 | ПМЖИ.411734.002 РЭ | 1 к-т |
приведены в документе ПМЖИ.411734.002 РЭ «Комплекс автоматизированный измерительновычислительный для антенных измерений в ближней зоне. Руководство по эксплуатации. Книга 1. Общая информация», п. 1.4.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
Правообладатель
Публичное акционерное общество «Научно-производственное объединение «Стрела» (ПАО «НПО «Стрела»)
ИНН 7103028233
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
