Спектрофотометры spectro2, 85797-22

85797-22
Спектрофотометры spectro2 (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) и блеска под углом 60° на различных поверхностях в отраженном свете.
Карточка СИ
Номер в госреестре 85797-22
Наименование СИ Спектрофотометры
Обозначение типа СИ spectro2
Изготовитель "BYK-Gardner GmbH", Германия
Год регистрации 2022
Срок свидетельства 07.06.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры spectro2 (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) и блеска под углом 60° на различных поверхностях в отраженном свете.

Описание

Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующем расчете цветовых характеристик.

К настоящему типу средств измерений относятся спектрофотометры следующих модификаций spectro2guide d:8°, spectro2guide 45°с:0°, spectro2go d:8°, spectro2go 45°с:0°.

Конструктивно спектрофотометр представляет собой малогабаритный переносной прибор, состоящий из измерительного блока с цветным сенсорным дисплеем. В комплект модификаций spectro2guide d:8°, spectro2guide 45°с:0° входит док-станция.

Источниками излучения в спектрофотометрах являются светодиоды. Предусмотрены две геометрии освещения/наблюдения при измерениях: 45°/0° в модификациях spectro2guide 45°с:0°; spectro2go 45°с:0° и d/8° в модификациях spectro2guide d:8°; spectro2go d:8°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а приемник расположен под углом 8° к нормали к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка.

Для измерений блеска в спектрофотометрах предусмотрен отдельный канал, состоящий из источника и приемника, образующих угол 60° с нормалью к поверхности образца.

Точное позиционирование спектрофотометров на измерительном образце обеспечивает встроенная видеокамера. В комплектацию спектрофотометров входят белый калибровочный стандарт для проведения калибровки вручную, и стандарты цвета и блеска, предназначенные для проведения проверки работоспособности прибора.

Управление работой спектрофотометров осуществляется с помощью сенсорного дисплея или рабочей кнопки, которая используется для включения и запуска измерений.

Объем встроенной памяти спектрофотометров позволяет сохранять данные 4000 эталонов и 10000 образцов.

В спектрофотометрах модификаций spectro2guide d:8° и spectro2guide 45°с:0° дополнительно имеется возможность получения показаний флуоресценции в спектральном диапазоне от 340 до 760 нм.

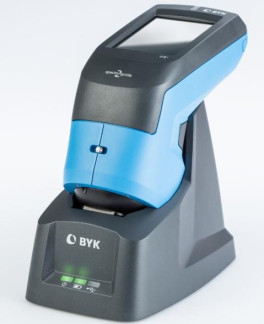

Общий вид спектрофотометров приведен на рисунке 1.

Места нанесения маркировки представлены на рисунке 2.

Пломбирование спектрофотометров, нанесение знака утверждения типа и знака поверки не предусмотрено.

Заводской (серийный) номер нанесен методом наклеивания на заднюю панель спектрофотометров.

Программное обеспечение

Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения spectro2guide (далее -ПО). Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти спектрофотометров.

Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется программное обеспечение smart-chart. ПО smart-chart не является обязательным для работы прибора.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

spectro2guide d:8°, spectro2guide 45°с:0°

spectro2go d:8°, spectro2go 45°с:0°

Идентификационное наименование ПО

Spectro2guide

Номер версии (идентификационный номер) ПО

1.1.0.20633 и выше

2.2.2.29177 и выше

Цифровой идентификатор ПО

-

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений координат цвета: X Y Z

от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0

Пределы допускаемой абсолютной погрешности измерений координат цвета

±2,0

Диапазон измерения координат цветности: x

y

от 0,004 до 0,734 от 0,005 до 0,834

Пределы допускаемой абсолютной погрешности измерений координат цветности

±0,010

Диапазон измерений блеска, ед. блеска

от 1,0 до 100,0

Пределы допускаемой абсолютной погрешности измерений блеска, ед. блеска

±2,0

Таблица 3 - Основные технические характеристики

Значение

Наименование характеристики

spectro2guide d:8°; spectro2go d:8°

spectro2guide 45°с:0°; spectro2go 45°с:0°

Геометрия освещения/наблюдения

d/8° (spin/spex)

45°/0

Спектральный диапазон показаний цвета,

нм

от 400 до 700

Спектральный шаг, нм

10

Спектральный диапазон показаний флуоресценции (только для модификаций spectro2guide d:8°; spectro2guide 45°с:0°), нм

от 340 до 760

Геометрия измерений блеска

60°/60°

Диапазон показаний блеска, ед. блеска

от 0 до 100

Повторяемость измерений блеска, в

диапазоне:

от 0 до 20 включ.ед. блеска

±0,1

св. 20 до 100 ед. блеска

±0,2

Воспроизводимость измерений блеска, в

диапазоне:

от 0 до 20 включ. ед. блеска

±0,2

св. 20 до 100 ед. блеска

±1

Габаритные размеры, мм, не более:

- высота

188

- ширина

110

- длина

87

Масса, кг, не более

0,707

0,690

Наименование характеристики

Значение

spectro2guide d:8°; spectro2go d:8°

spectro2guide 45°с:0°; spectro2go 45°с:0°

Параметры аккумуляторной батареи:

- напряжение, В

7,2

- емкость, мАч

2350

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

от 50 до 60

Условия эксплуатации:

- температура окружающего воздуха, оС

от +10 до +40

- относительная влажность, %, не более

85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометр spectro2

-

1 шт.

Белый калибровочный стандарт

-

1 шт.

Стандарт для проверки измерения цвета

-

1 шт.

Стандарт для проверки измерения блеска

-

1 шт.

Защитная крышка на апертуру

-

1 шт.

Зарядное устройство

-

1 шт.

Кабель USB тип C/A для подключения спектрофотометра к компьютеру

-

1 шт.

Кабель питания*

-

1 шт.

Док-станция со встроенным белым калибровочным стандартом*

-

1 шт.

Кабель USB тип B/A для подключения док-станции к компьютеру*

-

1 шт.

Адаптеры для зарядного устройства типа A/C/G/I**

-

1 шт. каждого типа

Кейс для хранения

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сертификат производителя

-

1 экз.

Стилус

-

1 экз.

* - для модификаций spectro2guide ** -для модификаций spectro2go

Сведения о методах измерений

приведены в руководстве по эксплуатации «Спектрофотометры spectro2. Руководство по эксплуатации», раздел 4.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска

Стандарт предприятия «BYK-Gardner GmbH», Германия

Правообладатель

«BYK-Gardner GmbH», Германия

Адрес: Lausitzerstr.8, 82538 Geretsried, Germany

Телефон: +49 8171 3493-0

Факс: +49 8171 3493-140

Web-сайт: www.byk.com
