| Номер в госреестре | 85800-22 |
| Наименование СИ | Установка аэродинамическая |
| Обозначение типа СИ | АИУ-80 |
| Изготовитель | Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка аэродинамическая АИУ-80 (далее - АИУ) предназначена для воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости воздушного потока (анемометры различных принципов действия) и приемников статического и динамического давлений в качестве рабочего эталона (аэродинамическая измерительная установка) в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утвержденной Приказом Росстандарта от 25.11.2019 № 2815.
В состав АИУ входят средства измерений (СИ), приведенные в таблице 1:
Таблица 1
| Наименование СИ | Зав. № | Регистраци онный номер | Метрологические характеристики |
| Труба аэродинамическая АТМ-1 | 01 | - | от 5,0 до 80,0 м/с |
| Труба аэродинамическая АТБ-2 | б/н | - | от 0,05 до 50,0 м/с |
| Микроманометр компенсационный жидкостный МКВ-250 | 18428 | 968-74 | от 0 до 250 мм вод. ст. КТ 0,02 |
| Измеритель давления цифровой ИДЦ-2 | 2284 | 46121-10 | от 0 до 160 кПа ±0,05 % |
| Измеритель комбинированный АМ-30 (анемометр) | 002 | - | от 0,05 до 5,0 м/с |
| Трубка Пито | 20 | - | от 5 до 80 м/с |

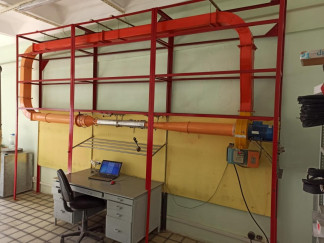

Принцип действия аэродинамических труб (АТМ-1 и АТБ-2) основан на создании нормированного поля скоростей на выходе формирования потока с помощью центробежного вентилятора.
Задание скорости воздушного потока осуществляется установкой частоты вращения вентилятора с помощью частотного преобразователя, управляемого ПК.
Скорость воздушного потока измеряется с помощью измерителя комбинированного АМ-30, трубки Пито, микроманометра компенсационного жидкостного МКВ-250 и измерителя давления ИДЦ-2.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сличении с помощью компаратора. В качестве компаратора используется аэродинамическая труба АТМ-1 либо АТБ-2.
Заводской номер указан на шильдике, закрепленном на корпусе трубы аэродинамической
АТБ-2.
Знак поверки наносится на свидетельство о поверке (при его оформлении).
\
Рисунок 6 - Место пломбирования электрических соединений трубы аэродинамической
В состав труб аэродинамических АТМ-1 и АТБ-2 входит ПО для управления частотными преобразователями.
Таблица 2- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Tube Manager |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задаваемых значений скорости воздуха, м/с | от 0,05 до 80 |
| Пределы допускаемой абсолютной погрешность воспроизведения скорости воздуха (V), м/с | ±(0,05+ 0,02 V) |
| Наименование характеристики | Значение | |
| АТМ-1 | АТБ-2 | |
| Параметры электрического питания: сеть трехфазного тока напряжением, В частота, Гц | 380±10 % 50 ± 2 | |
| Условия эксплуатации: - температура окружающей среды - относительная влажность, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 96 до 104 | |
| Потребляемая мощность электропривода, кВт, не более | 2,2 | 5,2 |
| Габаритные размеры (длина; высота), м, не более | 4,9; 1,5 | 6,3; 3,0 |
| Масса, кг, не более | 1000 | |
| Средняя наработка до отказа, ч, не менее | 10000 | |
| Средний срок службы, лет | 15 | |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом и на шильдик, закрепленный на корпусе трубы АТБ-2.
Таблица 5 - Комплектность установки аэродинамической
| Наименование | Обозначение | Количество |
| Установка аэродинамическая зав. №1 | АИУ-80 | 1 шт. |
| Паспорт | 63923898.265166.003 ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в эксплуатационных документах «Труба аэродинамическая АТМ-1. Руководство по эксплуатации», раздел 2 и «Труба аэродинамическая АТБ-2. Руководство по эксплуатации», раздел
2.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 № 2815.
Правообладатель
Общество с ограниченной ответственностью «ТестЭйр» (ООО «ТестЭйр»)
ИНН 6670268815,
Адрес: Россия, 620137, г. Екатеринбург, ул. Вилонова, 16-83,
Телефон: +7 (343) 251 93 46,
E-mail: testair@testair.ru,
Web-сайт: www.testair.ru
