| Номер в госреестре | 85801-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JKO |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JKO (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора тока служит высоковольтный ввод выключателя) трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений. Выводы вторичных обмоток трансформатора тока выполнены из гибкого многожильного провода.
Корпус трансформатора тока снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
Трансформаторы тока имеют заводские номера 2005.3667.01/1, 2005.3667.01/2, 2005.3667.01/3.

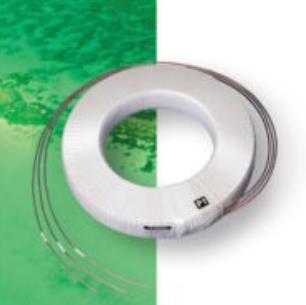

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
Место
нанесения
заводского
номера
отсутствует.
Таблица 1 - Метрологические характеристики JKO
| Наименование характеристики | Значение |
| 2005.3667.01/1, | |
| Заводской номер | 2005.3667.01/2, |
| 2005.3667.01/3 | |
| Год выпуска | 2005 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А: | |
| S1-S2 | 100 |
| S1-S3 | 150 |
| S1-S4 | 200 |
| S1-S5 | 400 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА | 20 |
| Класс точности по ГОСТ 7746-2001 | 0,2S |
Таблица 2 - Основные технические характеристики JKO
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | JKO | 3 шт. |
| Трансформатор тока JKO. Паспорт | - | 3 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Техническая документация изготовителя.
Правообладатель
Фирма «PFIFFNER Messwandler AG», Швейцария Адрес: CH - 5042 Hirschthal, Switzerland
