| Номер в госреестре | 85802-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CA-245 |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CA-245 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая пломбируется от несанкционированного доступа.
Высоковольтная изоляция трансформатора обеспечивается за счёт заполнения внутреннего объема маслом.
Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока CA-245 зав. № 11006241/1, 11006241/3, 11006241/4.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

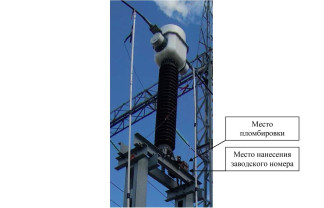

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Место
пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 11006241/1, 11006241/3, 11006241/4 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 1000; 2000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | CA-245 | 1 шт. |
| Паспорт | CA-245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200 Факс: (+34) 94 674 07 12 Web-cайт: www.arteche.es E-mail: info@arteche.es
