Трансформаторы тока ТЛК-10, 85803-22

85803-22
Трансформаторы тока ТЛК-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 85803-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТЛК-10
Изготовитель Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ"), г. Самара
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТЛК-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка трансформаторов тока - одновитковая, выводы выполнены в виде прямоугольных контактных площадок и расположены на верхней части корпуса. Трансформаторы тока имеют два магнитопровода и две вторичные обмотки, измерительную и защитную. Выводы вторичных обмоток расположены на корпусе в нижней части трансформаторов тока и оснащены пластиковой крышкой с возможностью пломбировки. Трансформаторы тока не имеют заземляющего зажима.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТЛК-10-5 У3 и ТЛК-10-6 У3, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛК-10-5 У3 зав. № 05633, 07975, 08021, 08030, 08051, 08646, 08654, 08661, 08663, 08668 и модификации ТЛК-10-6 У3 зав. № 2324, 2488.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

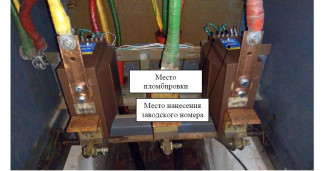

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Технические характеристики

Таблица 1.1 - Метрологические характеристики ТЛК-10-5 У3

Наименование характеристики

Значение для заводских номеров

05633, 08021, 08030, 08051

07975

08646, 08654, 08661, 08663, 08668

Номинальное напряжение, кВ

10

10

10

Номинальный первичный ток 11ном, А

150

200

600

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота ^ом, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5S

0,5S

0,5S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

10

10

Таблица 1.2 - Метрологические характеристики ТЛК-10-6 У3

Наименование характеристики

Значение для заводских номеров

2324, 2488

Номинальное напряжение, кВ

10

Номинальный первичный ток 11ном, А

200

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТЛК-10

1 шт.

Паспорт

ТЛК-10

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Правообладатель

Открытое акционерное общество «Самарский трансформатор» (ОАО «СТ»)

ИНН 6311012779

Адрес: 443017, Россия, г. Самара, Южный проезд, 88 Телефон: +7 (846) 261-68-22 Факс: +7 (846) 261-68-22 Web-сайт: www.unitedenergy.ru E-mail: info@samaratransformer.ru

85803-22
Номер в ГРСИ РФ:
85803-22
Производитель / заявитель:
Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ"), г. Самара
Год регистрации:
2022
