| Номер в госреестре | 85804-22 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | CTIG-220 |
| Изготовитель | "Dongwoo Electric Co., Ltd.", Корея |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные CTIG-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой кольцевой магнитный сердечник, заключенный в изоляционную оболочку. Трансформаторы тока не имеют встроенной первичной обмотки, функцию первичной обмотки выполняют сборные шины соответствующего размера, проходящие через отверстие токопровода. Вторичные обмотки выполнены из гибкого многожильного провода. Выводы вторичных обмоток трансформаторов тока подключаются к герметизированным втулкам клеммной коробки посредством обжимных соединений при сборке токопровода КРУЭ.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные CTIG-220 зав. № JJB 2123, JJB 2124, JJB 2125, JJB 2126, JJB 2127, JJB 2128, JJB 2129, JJB 2130, JJB 2131, JJB 2132, JJB 2133, JJB 2134, JJB 2135, JJB 2136, JJB 2137, JJB 2138, JJB 2139, JJB 2140, JJB 2141, JJB 2142, JJB 2143, JJB 2144, JJB 2145, JJB 2146, JJB 2147, JJB 2148, JJB 2149, JJB 2150, JJB 2151, JJB 2152, JJB 2153, JJB 2154, JJB 2155, JJB 2156, JJB 2157, JJB 2158, JJB 2159, JJB 2160, JJB 2161, JJB 2162, JJB 2163, JJB 2164, JJB 2165, JJB 2166, JJB 2167, JJB 2168, JJB 2169, JJB 2170.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения.

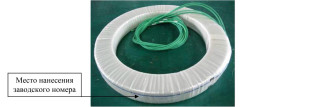

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
| Значение для заводских номеров | ||
| JJB 2123, JJB 2124, | JJB 2144, JJB 2145, | |
| JJB 2125, JJB 2126, | JJB 2146, JJB 2147, | |
| JJB 2127, JJB 2128, | JJB 2148, JJB 2149, | |
| JJB 2129, JJB 2130, | JJB 2150, JJB 2151, | |
| Наименование характеристики | JJB 2131, JJB 2132, JJB 2133, JJB 2134, | JJB 2152, JJB 2153, JJB 2154, JJB 2155, |
| JJB 2135, JJB 2136, | JJB 2156, JJB 2157, | |
| JJB 2137, JJB 2138, | JJB 2158, JJB 2159, | |
| JJB 2139, JJB 2140, | JJB 2160, JJB 2161, | |
| JJB 2141, JJB 2142, | JJB 2162, JJB 2163, | |
| JJB 2143 | JJB 2164 | |
| Номинальный первичный ток 11ном, А | 500; 1000 | 500; 1000 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 30 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| JJB 2165, JJB 2166, JJB 2167 | JJB 2168, JJB 2169, JJB 2170 | |
| Номинальный первичный ток 11ном, А | 1000; 1500 | 1000; 1500 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 20 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | CTIG-220 | 1 шт. |
| Паспорт | CTIG-220 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
Фирма «Dongwoo Electric Co., Ltd.», Корея
Адрес: 539-5 Yulpo-Ri, Godeok-Myeon, Pyeongtael-City, Gyeonggi-Do, Korea
| Зарегистрировано поверок | 51 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
