| Номер в госреестре | 85807-22 |
| Наименование СИ | Устройство для измерений углов установки колес автомобилей |
| Обозначение типа СИ | FORI FNCA-3DGT |
| Изготовитель | "FORI KOREA LTD.", Корея |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT (далее -устройство) предназначено для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.
Устройство обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес;
- углов поворота рулевого колеса.
Принцип действия устройства основан на измерении угловых параметров, определяющих положение колес автомобиля в пространстве с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.
Пучки лазерного излучения направлены на колеса автомобиля, установленного на несущей раме устройства. Отраженные от наружной плоскости колес автомобиля пучки, попадают на оптоэлектронную матрицу фотоприемников датчиков блоков контроля углов. Происходит непрерывное измерение расстояний от поверхности матрицы до боковой поверхности колес автомобиля. В соответствии с количеством колес устройства имеют четыре блока формирования измерительных лазерных пучков и четыре блока фотоприемников.
Измерение углов развала колес осуществляется по смещению отраженных от колеса лазерных пучков в вертикальной плоскости. Измерение углов схождения колес осуществляется по смещению отраженных от колеса лазерных пучков в горизонтальной плоскости. Электрические сигналы после предварительной обработки передаются в персональный компьютер, где с помощью программного обеспечения (далее - ПО) происходит окончательная обработка измерительной информации и рассчитываются углы развала и схождения всех четырех колес автомобиля.
Измерение углов поворота рулевого колеса автомобиля осуществляется с помощью отдельного угломерного устройства, устанавливаемого на руль автомобиля. Принцип действия угломерного устройства основан на измерении углов поворота рулевого колеса датчиком угла, встроенным в угломерное устройство, и передачи полученных сигналов на приборную стойку с пультом управления и компьютером.
Конструктивно устройство состоит из:
- электронно-оптической системы для измерений углов установки колес автомобилей;
- электронно-механической системы определения присутствия автомобиля на устройстве и его опознавания;
- электромеханической системы позиционирования автомобиля на устройстве;
- четырех блоков подвижных колесных опор;
- блоков фиксации автомобиля на устройстве;
- несущих базовой рамы и вспомогательных рам;
- приборной стойки с пультом управления и компьютером;
- угломерного приспособления для измерений углов поворота рулевого колеса. Заводской номер устройства в буквенно-числовом формате указывается методом
гравировки на маркировочной табличке, расположенной на приборной стойке с пультом управления.
Нанесение знака поверки на средство измерений не предусмотрено.
К устройству данного типа относится устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT, зав.№ P-12017.

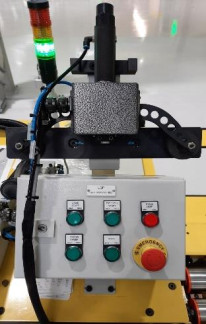

Общий вид устройства для измерений углов установки колес автомобилей FORI FNCA-3DGT представлен на рисунке 1.
Общий вид устройства угломерного, устанавливаемого на руль автомобиля, приведён на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.
| • | 9 | ||
| Wheel Alignment System | |||
| Model | FNCA-3DGT | ||
| Serial No. | P-12017 | ||
| Date | December. 2020 | ||
| Manufactured by ,__ . | |||
| • | • | ||
Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации устройство не предусматривает внешних механических или электронных регулировок. Пломбирование устройства не производится.
Для работы с устройством используется метрологически значимое программное обеспечение «ForiNCA32» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для устройства и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ForiNCA32 |
| Номер версии (идентификационный номер ПО) | не ниже 2020.12 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов индивидуального схождения колёс, ° | ±2 |
| Пределы допускаемой абсолютной погрешности измерений углов индивидуального схождения колёс, ' | ±2 |
| Диапазон измерений углов развала колёс, ° | ±3 |
| Пределы допускаемой абсолютной погрешности измерений углов развала колёс, ' | ±3 |
| Диапазон измерений угла поворота рулевого колеса, ° | ±10 |
| Пределы допускаемой абсолютной погрешности измерений угла поворота рулевого колеса, ° | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ширина колеи проверяемого автомобиля, мм | от 1300 до 1600 |
| Расстояние между осями проверяемого автомобиля, мм | от 2300 до 3000 |
| Габаритные размеры (ДхШхВ), мм, не более | 7500x4400x2700 |
| Масса, кг, не более | 12000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 400+40-60 50±1 |
| Диапазон рабочих температур, °С | от +15 до +25 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT в комплекте | - | 1 шт. |
| Контрольная рама | - | 1 шт. |
| Калибратор выравнивателя руля | - | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 комплект |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах 7.1 - 7.9, 9.1.6.1 Руководства по эксплуатации «Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT и прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT»
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация «FORI KOREA LTD», Корея
Правообладатель
«FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea Телефон: +32 50 40 85 40, факс: +32 50 38 01 60 E-mail: sales@foriauto.com
