Комплексы гидрологические Levellogger (далее - комплексы Levellogger) предназначены для измерений уровня и температуры воды, количества атмосферных осадков.
Принцип действия комплексов Levellogger основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.
Конструктивно комплексы Levellogger состоят из контроллера, набора датчиков и вспомогательных и связующих компонентов.
Датчик уровня гидростатического типа работает по принципу, основанному на преобразовании давления высоты столба жидкости над датчиком в значение уровня жидкости.
Датчик температуры работает по принципу, основанному на зависимости электрического сопротивления платинового чувствительного элемента (Pt1000) от температуры окружающей среды (воды).
Датчик осадков: осадки из приемной воронки датчика с известной площадью сбора попадают в лоточный механизм, который при заполнении опрокидывается, замыкая контакт, образующийся при этом электрический сигнал (соответствующий количеству осадков в 0,1 мм) поступает по линии связи в контроллер.
Комплексы Levellogger выпускаются в следующих исполнениях: исполнение АУ-1, исполнение АГК-1 и исполнение АГК-2, исполнения отличаются набором датчиков, диапазонами измерений.
Комплексы Levellogger исполнения АУ-1 состоят из контроллера Dipper-APT со встроенным датчиком гидростатического давления. При наличии данных об атмосферном давлении, например, полученных от контроллера BaroDipper (поставляется опционально), АУ-1 отображает значения уровня воды в автоматическом режиме, в случае отсутствия данных от контроллера BaroDipper поправка на атмосферное давление вводится вручную.
Комплексы Levellogger исполнений АГК-1 и АГК-2 состоят из контроллера SlimLogCom2EL, датчика уровня воды гидростатического типа DST-22 совмещенного с датчиком температуры воды, датчика количества жидких осадков RG-50 (опционально). Исполнения комплексов АГК-1 и АГК-2 отличаются диапазоном измерений уровня воды.
В комплексах Levellogger используются следующие интерфейсы связи: для контроллера Dipper-APT применяется RS-485, для контроллера SlimLogCom2EL применяется GSM/GPRS.
Общий вид комплексов Levelogger исполнения АУ-1 представлен на рисунке 1, исполнения АГК-1 и АГК-2 на рисунке 2.
Пломбирование комплексов Levelogger не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт.
Заводской номер наносится на корпус комплексов Levellogger в виде наклейки или гравировки.
Рисунок 1 - Общий вид комплекса Levellogger, исполнение АУ-1 с указанием места нанесения заводского номера (Контроллер Dipper-APT - слева, контроллер BaroDipper -
справа)
I

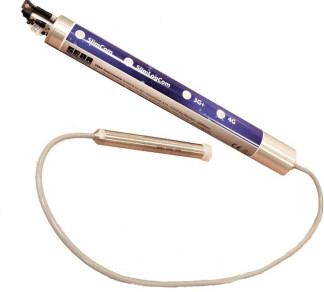

Рисунок 2 - Общий вид комплекса Levellogger, исполнения АГК-1 и АГК-2 с указанием
места нанесения заводского номера (Контроллер SlimLogCom2EL и датчик DST-22- слева, датчик количества жидких
осадков RG-50 - справа)
Комплексы гидрологические Levellogger имеют встроенное программное обеспечение, которое обеспечивает управление и настройку датчиков, сбор, обработку, хранение и передачу результатов измерений, связь с внешними устройствами через последовательный интерфейс. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Внешнее ПО | Встроенное ПО | |||
| Идентификационное наименование | SebaConfig.exe | Barodipper Firmware | DipperAPT Firmware | SlimLogCom Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.13.1000 | 1.12 | 1.12 | 5.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Исполнение АУ-1 | Исполнение АГК-1 | Исполнение АГК-2 | |
| Диапазон измерений уровня воды, м | от 0,0 до 10,0 | от 0,0 до 1,0 | от 0,0 до 10,0 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений уровня воды, % | ±0,1 | ±0,1 | ±0,1 |
| Диапазон измерений температуры воды, °С | - | от 0,0 до +25,0 | от 0,0 до +25,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воды, °С | - | ±0,1 | ±0,1 |
| Минимальное измеряемое количество осадков, мм | - | 0,1* | 0,1 |
| Пределы допускаемой погрешности измерений количества осадков: -абсолютной, в диапазоне от 0,1 до 2 мм включ., мм; - относительной, в диапазоне св. 2 мм, % | - | * 1* 0± ±± | ±0,1 ±5 |
| *- Датчик количества жидких осадков RG-50 поставляется опционально | |||
| Наименование характеристики | Значение | ||||
| Исполнение АУ-1 | Исполнения АГК-1, АГК-2 | ||||
| Контроллер Dipper-APT | Контроллер BaroDipper | Контроллер SlimLogCom 2EL | Датчик уровня воды | Датчик жидких осадков | |
| Напряжение питания (постоянный ток), В | 3,6 | 24 | |||
| Потребляемая мощность, ВА, не более | 10 | 15 | |||
| Габаритные размеры, мм, не более -диаметр -длина -высота | 22 300 | 22 240 | 50 550 | 22 182 | 205 346 |
| Масса, кг, не более (включая монтажные конструкции) | 100 | ||||
| Средний срок службы, лет | 10 | ||||
| Средняя наработка до отказа, ч | 30000 | ||||
| Условия эксплуатации: Температура окружающего воздуха, оС Относительная влажность воздуха, % Температура воды, оС | от -5 до +50 | от -40 до +85 | от -30 до +70 от 0 до 100, без конденсата | от -5 до +50 | от 0 до + 60 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским методом Комплектность средства измерений
Комплектность комплексов Levelloger представлена в таблице 4.
Таблица 4 - Состав комплексов Levelloger
| Наименование | Обозначение | Кол-во |
| Исполнение АУ-1 | ||
| Контроллер Dipper-APT | Контроллер | 1 шт. |
| Контроллер BaroDipper* | Контроллер | 1 шт. |
| Паспорт | 17404049.26.51.12.000.013.ПС | 1 экз. |
| Руководство по эксплуатации | 17404049.26.51.12.000.013.РЭ | 1 экз. |
| Наименование | Обозначение | Кол-во |
| Исполнение АГК-1 | ||
| Контроллер SlimLogCom2EL | Контроллер | 1 шт. |
| Датчик уровня воды гидростатического типа DST-22 | DST-22 | 1 шт. |
| Датчик количества жидких осадков RG-50* | RG-50 | 1 шт. |
| Паспорт | 17404049.26.51.12.000.013.ПС | 1 экз. |
| Руководство по эксплуатации | 17404049.26.51.12.000.013.РЭ | 1 экз. |
| Исполнение АГК-2 | ||
| Контроллер SlimLogCom2EL | Контроллер | 1 шт. |
| Датчик уровня воды гидростатического типа DST-22 | DST-22 | 1 шт. |
| Датчик количества жидких осадков RG-50* | RG-50 | 1 шт. |
| Паспорт | 17404049.26.51.12.000.013.ПС | 1 экз. |
| Руководство по эксплуатации | 17404049.26.51.12.000.013.РЭ | 1 экз. |
| Примечание: * поставляется опционально комплекс комплектуется по заказу и дополнительно оснащается мачтами, корпусами или иными защитными конструкциями, а также сопутствующими приспособлениями для установки, фиксации и питания датчиков и контроллера. Состав конкретного комплекса приводится в его паспорте. | ||
приведены в паспорте «Комплекс гидрологический Levellogger», раздел «Основные технические данные».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Ы0-1 - 1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические условия 26.51.12-001-17404049-2021 «Комплекс гидрологический Levellogger. Технические условия»
Правообладатель
Закрытое акционерное общество «КРОК инкорпорейтед» (ЗАО «КРОК инкорпорейтед») ИНН: 7701004101
Адрес: 111033, Москва, ул.Волочаевская, д.5, к.1 Телефон: +7 (495) 974-22-74, +7 (495) 797-47-99 Web-сайт: www.croc.ru E-mail: info@croc.ru
