| Номер в госреестре | 85820-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФНД-110, ТФНД-110М и ТФНД-110М-11, которые отличаются друг от друга значениями номинального первичного тока, номинального вторичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-110 зав. № 1178, 1182, 1341, модификации ТФНД-110М зав. № 5810, 6856, 7034, 24, 1326, 027, 1339, 1315, 13861, 14438, 14512, 13, 32, 266, 273, 4028, 3453, 53551, 15197, 15190, 15180, 15945, 16223, модификации ТФНД-П0М-П зав. № 2326, 7324, 7335, 1697.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

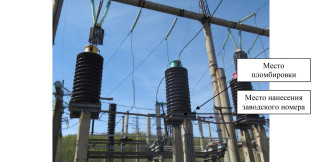

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФНД-110
| Наименование характеристики | Значение для заводских номеров |
| 1178, 1182, 1341 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 750 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФНД-110М
| Наименование характеристики | Значение для заводских номеров | ||
| 5810, 6856, 7034 | 24, 1326, 027, 1339, 1315 | 13861, 14438, 14512 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 50 | 200 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
| Наименование характеристики | Значение для заводских номеров | |
| 13, 32, 266, 273, 4028, 3453, 53551, 15197, 15190, 15180 | 15945, 16223 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Гном, А | 600 | 300; 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФНД-ПОМ-II
| Наименование характеристики | Значение для заводских номеров | |
| 2326, 7324, 7335 | 1697 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 750 | 2000 |
| Номинальный вторичный ток Ьном, А | 1 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-110 | 1 шт. |
| Паспорт | ТФНД-110 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
ПО «Запорожтрансформатор», Украина
| Зарегистрировано поверок | 34 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
