| Номер в госреестре | 85821-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФРМ 330Б-IIУ1 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФРМ 330Б-11У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.
Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФРМ 330Б-ПУ1 зав. № 3688, 3690, 3699, 3700, 3733, 3849, 3858, 3890.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

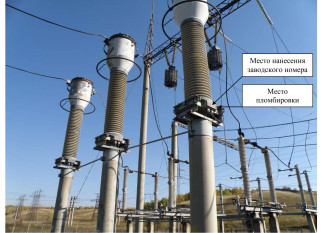

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 330 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФРМ 330Б-ПУ1 | 1 шт. |
| Паспорт | ТФРМ 330Б-ПУ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
ПО «Запорожтрансформатор», Украина
| Зарегистрировано поверок | 8 |
