| Номер в госреестре | 85828-22 |
| Наименование СИ | Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон"), г. Уфа |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик» (далее - каналы измерительные ПТК МПСА «Шнейдер Электрик») предназначены для измерения и контроля параметров технологических процессов и управления положением или состоянием исполнительных механизмов, путем измерения и генерации силы постоянного тока в диапазоне от 4 до 20 мА и измерения электрического сопротивления от первичных измерительных преобразователей (ПИП).
Принцип действия каналов измерительных ПТК МПСА «Шнейдер Электрик» основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.
Каналы измерительные ПТК МПСА «Шнейдер Электрик предусматривают возможность:
- автоматического измерения и отображения значений технологических параметров и документирования данных;
- предупредительной и аварийной сигнализации по уставкам, заданным программным
путем;
- подключения к системам специальной аппаратуры: центров пожарной сигнализации, аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную обработку сигналов от датчиков и выполняющих отдельные управляющие функции защиты;
- автоматического и ручного режимов регулирования параметров технологических процессов.
Пломбирование каналов измерительных ПТК МПСА «Шнейдер Электрик» не предусмотрено. Механическая защита каналов измерительных ПТК МПСА «Шнейдер Электрик» основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов измерительных ПТК МПСА «Шнейдер Электрик».
В зависимости от назначения каналы измерительные ПТК МПСА «Шнейдер Электрик» могут включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.
В каналах формирования управляющих аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере комплекса посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока.
Каналы измерительные ПТК МПСА «Шнейдер Электрик» являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:
1) первичные измерительные преобразователи технологических параметров в сигналы постоянного тока в диапазоне от 4 до 20 мА или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);
2) промежуточные измерительные преобразователи, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
3) аналоговые модули ввода/вывода, производящие аналого-цифровые и цифроаналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum, Modicon M340 и Modicon M580
Используется АРМ оператора, предназначенное для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.
Каналы измерительные ПТК МПСА «Шнейдер Электрик» по составу разделяются на 5 видов. При этом состав измерительного канала зависит от конкретного исполнения.
Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона от 4 до 20 мА
- промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Основные метрологические характеристики первичных измерительных преобразователей утвержденных типов приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Таблица 1 - Метрологические характеристики первичных измерительных преобразователей
| Функциональное назначение первичного измерительного преобразователя | Пределы допускаемой приведенной погрешности, % от диапазона измерений | Пределы допускаемой абсолютной погрешности |
| ПИП избыточного давления нефти/нефтепродукта | ±0,1 | - |
| ПИП избыточного давления жидких сред, за исключением нефти/нефтепродукта | ±0,2 | - |
| ПИП избыточного давления/разрежения газа | ±0,4 | - |
| ПИП перепада давления нефти/нефтепродуктов | ±0,4 | - |
| ПИП перепада давления жидких сред вспомогательных систем | ±0,4 | - |
| ПИП силы тока, напряжения, мощности | ±1,0 | - |
| ПИП виброскорости | ±10,0 | - |
| ПИП уровня загазованности атмосферы парами углеводородов, % НКПРП* | ±5,0 | - |
| ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом | ±1,0 | - |
| Функциональное назначение первичного измерительного преобразователя | Пределы допускаемой приведенной погрешности, % от диапазона измерений | Пределы допускаемой абсолютной погрешности |
| ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном | ±0,5 | - |
| ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом | ±0,5 | - |
| ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном | ±0,3 | - |
| ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА | ±0,1 | - |
| ПИП осевого смещения ротора | - | ±0,1 мм |
| ПИП измерения уровня нефти/нефтепродуктов в резервуаре РП | - | ±3,0 мм |
| ПИП уровня жидкости во вспомогательных емкостях | - | ±10,0 мм |
| ПИП температуры нефти/нефтепродукта в трубопроводах | - | ±0,5 °С |
| ПИП температуры стенки трубы накладной | - | ±1,0 °С |
| ПИП температуры других сред | - | ±2,0 °С |
| ПИП многоточечный температуры нефти/нефтепродукта в резервуаре | - | ±0,2 °С |
| * НКПРП - Нижний концентрационный предел распространения пламени | ||
Таблица 2 - Промежуточные измерительные преобразователи
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи измерительные IM, IMS, MK | 49765-12 |
| Преобразователи измерительные IMX12, исп. IMX12-AI, IMX12-AO, IMX12-TI | 65278-16 |
| Преобразователи измерительные MACX | 68653-17 |
| Преобразователи измерительные разделительные MACX MCR | 82253-21 |
| Преобразователи измерительные S, K, H | 65857-16 |
| Преобразователи измерительные серии SCA | 65521-16 |
| Тип модуля | Наименование СИ | Регистрационный номер |
| BMXAMI0810RU | Модули аналоговые серии BMX-... -RU | 71109-18 |
| BMXAMI0410RU | ||
| BMXAMI0810 | Модули аналоговые серии BMX, BMB, РМЕ | 67370-17 |
| BMXAMI0410 |
Измерительный канал вида 2 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона от 4 до 20 мА
- модуль ввода аналоговых сигналов. Основные метрологические характеристики первичных измерительных преобразователей приведены в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Измерительный канал вида 3 имеет структуру: первичный измерительный преобразователь температуры, представляющий собой термопреобразователь сопротивления -промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Основные метрологические характеристики ПИП температуры приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Измерительный канал вида 4 имеет структуру: модуль вывода аналоговых сигналов -промежуточный измерительный преобразователь с гальванической развязкой. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Измерительный канал вида 5 состоит только из модуля вывода аналоговых сигналов. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Таблица 4 - Модули вывода аналоговых сигналов
| Тип модуля | Наименование СИ | Регистрационный номер |
| BMXAM00410RU | Модули аналоговые серии BMX-. -RU | 71109-18 |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на металлическую табличку с помощью металлографии или гравировки, табличка с наименованием комплекса и серийным номером наклеена на обратной стороне дверцы шкафа, в верхней части. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

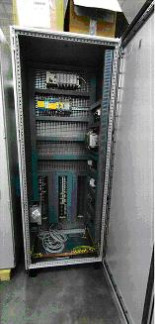

Общий вид шкафов комплекса приведен на рисунке 1.
Пломбирование комплексов не предусмотрено. Механическая защита комплексов основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплексов.
Программное обеспечение каналов измерительных ПТК МПСА «Шнейдер Электрик» (далее - ПО «ПТК МПСА НПС «Шнейдер Электрик») разделено на 2 группы - встроенное ПО контроллеров ПТК МПСА НПС «Шнейдер Электрик» и внешнее, устанавливаемое на персональный компьютер, - ПО «OPC Factory Server» или ПО «Proficy iFix OPC Client» или ПО «MBE Driver» или ПО «Alpha.Server».
Выбор внешнего ПО зависит от вида измерительного канала.
ПО «OPC Factory Server» - программа, представляющая собой сервер данных полученных с контроллера и предоставляющая их клиентам по ОРС-стандарту.
ПО «Proficy iFix OPC Client» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
ПО «MBE Driver» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
ПО «Alpha.Server» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
ВПО контроллера ПТК МПСА НПС «Шнейдер Электрик» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки комплекса.
Идентификационные данные метрологически значимого ПО приведены в таблице 5.
Таблица 5 - Идентификационные данные внешнего программного обеспечения ПО «ПТК МПСА НПС «Шнейдер Электрик»_
| Идентификационные данные (признаки) | Значение | Значение | Значение | Значение |
| Наименование программного обеспечения | ПО «OPC Factory Server» | ПО «Proficy iFix OPC Client» | ПО «MBE Driver» | ПО «Alpha.Server» |
| Идентификационное наименование ПО | OPC Factory Server - [Server Status] | Proficy iFix OPC Client | MBE I/O Server | Alpha.Server |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V3.60.3108.0 | не ниже v7.46g | не ниже v7.46d | не ниже 4.12.1.29174 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | - | - | - | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - | - | - | - |
ПО «ПТК МПСА НПС «Шнейдер Электрик», предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов.
Уровень защиты ПО «ПТК МПСА НПС «Шнейдер Электрик» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 6 - Метрологические характеристики входных измерительных каналов комплексов с учетом погрешности первичных измерительных преобразователей
| Наименование характеристики | Пределы допускаемой погрешности измерений |
| - канал измерения избыточного давления нефти/нефтепродуктов | ±0,15 % от диапазона (прив.) |
| - канал измерения избыточного давления жидких сред, за исключением нефти/нефтепродукта | ±0,3 % от диапазона (прив.) |
| - канал измерения избыточного давления/разрежения газа | ±0,6 % от диапазона (прив.) |
| - канал измерения перепада давления нефти/нефтепродукта | ±0,6 % от диапазона (прив.) |
| - канал измерения перепада давления жидких сред вспомогательных систем | ±0,6 % от диапазона (прив.) |
| - канал измерения силы тока, напряжения, мощности | ±1,5 % от диапазона (прив.) |
| Наименование характеристики | Пределы допускаемой погрешности измерений |
| - канал измерения виброскорости | ±15 % от диапазона (прив.) |
| - канал измерения загазованности атмосферы парами углеводородов, % НКПРП* | ±7,5 % от диапазона (прив.) |
| - канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом | ±1,5 % от диапазона (прив.) |
| - канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном | ±0,75 % от диапазона (прив.) |
| - канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом | ±0,75 % от диапазона (прив.) |
| - канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном | ±0,45 % от диапазона (прив.) |
| - канал измерения силы постоянного тока в диапазоне от 4 до 20 мА | ±0,15 % от диапазона (прив.) |
| - канал измерения осевого смещения ротора | ±0,15 мм (абс.) |
| - канал измерения уровня нефти/нефтепродукта в резервуаре РП | ±4,5 мм (абс.) |
| - канал измерения уровня жидкости во вспомогательных емкостях | ±15 мм (абс.) |
| - канал измерения температуры нефти/нефтепродукта в трубопроводах | ±0,75 °С (абс.) |
| - канал измерения температуры стенки трубы накладной | ±1,5 °С (абс.) |
| - канал измерения температуры других сред | ±3,0 °С (абс.) |
| - канал многоточечный измерения температуры нефти/нефтепродукта в резервуаре | ±0,3 °С (абс.) |
| * НКПРП - Нижний концентрационный предел распространения пламени | |
Таблица 7 - Метрологические характеристики выходных измерительных каналов комплексов типа «4-20 мА униполярный»:_
| Наименование характеристики | Пределы допускаемой погрешности измерений |
| - канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА | ±0,25 % от диапазона (прив.) |
| Наименование характеристики | Значение |
| Диапазоны измерения физических величин: | |
| - избыточного давления, МПа | от 0 до 16 |
| - разрежения, МПа | от 0 до 0,1 |
| - перепада давления, МПа | от 0 до 14 |
| - температуры, °C | от -100 до +200 |
| - расхода, м3/ч | от 0,1 до 20000 |
| - уровня, мм | от 0 до 23000 |
| - загазованности, % НКПРП | от 0 до 100 |
| - виброскорости, мм/с | от 0 до 30 |
| - осевого смещения ротора, мм | от 0 до 10 |
| - силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором) , А | от 0 до 5 |
| - напряжения нагрузки, В | от 0 до 12000 |
| - сопротивления, Ом | от 30 до 180 |
| - силы тока, мА | от 4 до 20 |
| - мощность, Вт/В-А | от 0 до 40000000 |
| Рабочие условия эксплуатации первичных измерительных преобразователей: | |
| - температура окружающего воздуха, °С | от -60 до +60 |
| - относительная влажность при температуре +30 °С, % | от 30 до 95 без конденсации влаги |
| - атмосферное давление, кПа | от 84 до 107 |
| Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода: | |
| - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность при температуре + 30 °С, % | от 30 до 90 без конденсации влаги |
| - атмосферное давление, кПа | от 84 до 107 |
| Параметры электропитания от сети переменного тока: | |
| - напряжение, В | от 187 до 264 |
| - частота, Гц | 50±0,4 |
| Назначенный срок службы, лет, не менее | 20 |
| Масса одного шкафа, кг, не более | 320 |
| Габаритные размеры одного шкафа, мм, не более | 2400x1600x1000 |
| Максимальное количество ИК для одного шкафа | 192 |
Знак утверждения типа наносится
на табличку шкафа и на титульный лист паспорта и формуляра типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество (шт.) |
| Каналы измерительные комплекса: | ||
| первичные измерительные преобразователи (тип | ||
| и количество в соответствии с заказом) | ||
| модули измерительные: | ||
| модуль ввода аналоговых сигналов BMXAMI0810 | - | |
| (по заказу); | ||
| модуль ввода аналоговых сигналов | - | |
| BMXAMI0810RU | ||
| (по заказу); | ||
| модуль ввода аналоговых сигналов BMXAMI0410 | - | |
| (по заказу); | ||
| модуль ввода аналоговых сигналов | - | |
| BMXAMI0410RU | ||
| (по заказу); | количество в | |
| модуль вывода аналоговых сигналов | - | соответствии |
| BMXAMO0410RU | с заказом | |
| (по заказу); | ||
| Преобразователи измерительные IM, IMS, MK | - | |
| (по заказу); | ||
| Преобразователи измерительные IMX12, исп. | - | |
| IMX12-AI, IMX12-AO, IMX12-TI | ||
| (по заказу); | ||
| Преобразователи измерительные MACX | - | |
| (по заказу); | ||
| Преобразователи измерительные разделительные | - | |
| MACX MCR (по заказу); | ||
| Преобразователи измерительные S, K, H | - | |
| (по заказу) | ||
| Преобразователи измерительные серии SCA | - | |
| (по заказу) | ||
| Комплект ЗИП | - | 1 |
| Комплект эксплуатационных документов: | ||
| Руководство по эксплуатации | 4222-022-45857235-2018 РЭ | 1 |
| Формуляр | АВБШ.421457.358 ФО | 1 |
приведены в п. 2.3 «Использование изделия» Руководства по эксплуатации 4222-022-458572352018 РЭ
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А».
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ТУ 4222-022-45857235-2018. Каналы измерительные комплексов программнотехнических микропроцессорной системы автоматизации «Шнейдер Электрик». Технические условия
Правообладатель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, Москва, ул. Двинцев, д.12, корп. 1 Телефон/факс: 8 (495) 777 99 90 / 8 (495) 777 99 92 E-mail: ru-ccc@schneider-electric.ru Web-сайт: http://www. schneider-electric.ru
