| Номер в госреестре | 85833-22 |
| Наименование СИ | Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология"), г. Тюмень |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) (далее - МУКУН) предназначены для автоматизированных измерений массы нефтепродуктов.
Принцип действия МУКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением счетчиков-расходомеров массовых. Выходные электрические сигналы от счетчика-расходомера массового поступают на соответствующие входы системы обработки информации, которая преобразует их в значения массы нефтепродуктов.
МУКУН представляет собой измерительный комплекс, спроектированный и изготовленный из компонентов серийного отечественного и импортного производства. Монтаж и наладка МУКУН осуществляется в соответствии с проектной документацией на МУКУН и эксплуатационными документами на ее компоненты.
В состав МУКУН входят технологический блок, система сбора, обработки информации и управления.
В состав технологического блока входят следующие средства измерений утвержденных
типов:
- счетчик-расходомер массовый Micro Motion модели CMF300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 4511516;
- датчик давления Метран-150 модели 150TG, рег. № 32854-13;
- термопреобразователь сопротивления серии 90 модификации ТС 902820, рег. № 6830217;
- влагомер нефти поточный УДВН-1пм, рег. № 14557-15;
- термометры и манометры для местной индикации и контроля температуры и давления.
В состав системы сбора, обработки информации и управления входят:
- система управления модульная B&R X20, рег. № 57232-14;
- автоматизированное рабочее место (далее - АРМ) оператора.
Вспомогательные устройства и технические средства:
- фильтр тонкой очистки;
- запорная и регулирующая арматура.
Заводской номер МУКУН указывается в паспорте МУКУН типографским способом и на маркировочной табличке методом лазерной маркировки или аппликацией. Формат нанесения заводского номера - числовой. Маркировочная табличка крепится на двери блок-бокса МУКУН. Знак поверки наносится на свидетельство о поверке МУКУН при его оформлении. Пломбирование МУКУН не предусмотрено.

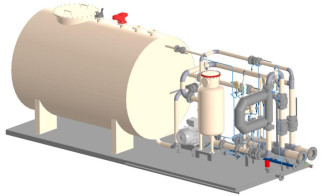

Внешний вид МУКУН приведен на рис. 1.
Рисунок 1 - Внешний вид МУКУН
Программное обеспечение (ПО) МУКУН (ПЛК, АРМ оператора) обеспечивает реализацию функций МУКУН. Метрологические характеристики МУКУН нормированы с учетом влияния ПО. Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО МУКУН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Конструкция МУКУН исключает возможность несанкционированного влияния на ПО МУКУН и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ПЛК | АРМ оператора | |
| Идентификационное наименование ПО | MUKUN | MUKUN |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Метрологические и основные технические характеристики МУКУН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, т/ч | от 10 до 150 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефтепродукты (бензин, топливо для реактивных двигателей, дизельное топливо) |
| Диапазон температуры измеряемой среды, °С | от -15 до +40 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Кинематическая вязкость, мм2/с (сСт) | от 0,6 до 5,0 |
| Плотность нефтепродуктов, кг/м3 | от 700 до 900 |
| Режим работы МУКУН | периодический |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Климатические условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -60 до +40 |
| - относительная влажность окружающего воздуха, %, не более | 85 |
| - атмосферное давление, кПа, не более | от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится в нижней части титульного листа руководства по эксплуатации и паспорта МУКУН типографским способом, а также на маркировочную табличку методом лазерной маркировки или аппликацией.
Комплектность МУКУН приведена в таблице 4.
| Наименование | Обозначение |
| Система измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) | |
| Руководство по эксплуатации | 2899-011 -20401066-2021 РЭ |
| Паспорт | 2899-011 -20401066-2021 ПС |
| Руководство АРМ оператора | 2899-011-20401066-2021 РО |
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества нефтепродуктов мобильного узла коммерческого учета нефтепродуктов» (свидетельство об аттестации № 01.00257-2013/20909-21 от 21.12.2021).
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстан-дарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 2899-011-20401066-2021 «Система измерений количества нефтепродуктов МУКУН. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105 Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3 Телефон/ факс: +7(3452) 54-81-20 E-mail: mail@ametrology.ru
