| Номер в госреестре | 85834-22 |
| Наименование СИ | Анализаторы размера частиц |
| Обозначение типа СИ | PSA |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размера частиц PSA (далее - анализаторы) предназначены для измерений размера частиц, гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Принцип действия анализаторов основан на измерении угловой зависимости интенсивности рассеянного света при прохождении лазерного луча от источника излучения через кювету с постоянно циркулирующим образцом (в случае диспергирования в жидкости) или через поток частиц порошкообразного материала (в случае воздушного диспергирования). При помощи многоэлементных фоточувствительных детекторов регистрируется индикатриса рассеяния лазерного луча, из которой в результате расчета по теории Ми или приближению Фраунгофера определяется размер частиц, представленный в виде диаметра сфер эквивалентного объема. Для определения размеров частиц диаметром более 500 микрометров применяется метод динамического анализа изображений, при котором лазерный луч от источника излучения проходит через кювету с образцом и попадает на светочувствительную матрицу камеры, фиксирующую изображения проекций частиц. В качестве источника лазерного излучения используются твердотельные лазерные диоды.
Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из оптической измерительной системы и модулей диспергирования, жестко закрепленных в едином корпусе и изолированных от внешней среды поднимаемым верхним кожухом. Измерительная система представлена одним или несколькими источниками излучения, блоком светочувствительных детекторных элементов и камерой со светочувствительной матрицей.
Анализаторы выпускаются в 9 модификациях, отличающихся диапазоном измерений, модулями диспергирования и комплектацией: PSA 990 L, PSA 990 D, PSA 990 LD, PSA 1090 L, PSA 1090 D, PSA 1090 LD, PSA 1190 L, PSA 1190 D, PSA 1190 LD, где числовой индекс указывает на диапазон измерения, а буквенный - на установленные модули диспергирования (L
- модуль диспергирования в жидкости, D - модуль воздушного (сухого) диспергирования, LD -модули диспергирования и в жидкости, в воздухе).
При работе жидкостного модуля образец диспергируется в воде или другом растворителе в емкости, оснащенной программно-управляемой лопастной мешалкой и встроенным источником ультразвукового излучения, непрерывно прокачивается по шлангам через проточную кварцевую кювету при помощи двух перистальтических насосов. Модуль воздушного диспергирования представлен двумя вариантами исполнения (в зависимости от модели анализатора): диспергирование сжатым воздухом или в режиме свободного падения.
Диспергирование сжатым воздухом происходит в трубке Вентури под давлением, создаваемым внешним источником (компрессором). Подача образца в трубку производится с виброплатформы через воронку с желобом. Удаление отработанной пробы из корпуса анализатора проводится при помощи вакуумного очистителя. Режим свободного падения реализован посредством перемещения образца с виброплатформы по желобу, открытый конец которого расположен над лучом лазера, сфокусированным на светочувствительной матрице камеры. Под действием гравитации частицы проходят через лазерный луч и падают в съемный лоток.
В программном обеспечении анализаторов предусмотрены программы измерений в соответствии с международными и национальными стандартами ISO 13320:2020, USP 429, ASTM B822-20, ASTM D4464-15 (2020), ASTM E2316-14 (2019).
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, вакуумные очистители, фильтры водяные, фильтры воздушные, автоподатчик проб, регенератор растворителей, ячейка малого объема, инертные к органическим растворителям шланги, насос для автоматического наполнения системы из емкости, второй измерительный контур.
Маркировочная табличка с серийным номером расположена в правом нижнем углу задней стенки корпуса анализатора. Серийный номер имеет цифровой формат, нанесен типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

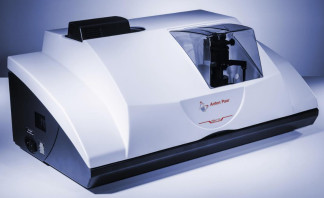

Общий вид анализаторов представлен на рисунке 1. Место нанесения заводского номера показано на рисунке 2.
Анализаторы поставляются с программным обеспечением (далее - ПО), позволяющим проводить полное управление анализатором и контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц. ПО устанавливается на персональный компьютер на базе операционной системы Microsoft Windows.
Конструкция анализаторов и организация интерфейса связи анализатора с персональным компьютером исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Kalliope |
| Номер версии (идентификационный номер) ПО | не ниже 2.18 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Измерения в жидкой среде | Измерения в сухой среде | |
| Диапазон показаний размеров частиц, мкм: -PSA 990 -PSA 1090 -PSA 1190 | от 0,2 до 500 от 0,04 до 500 от 0,04 до 2500 | от 0,3 до 500 от 0,1 до 500 от 0,1 до 2500 |
| Диапазон измерений размеров частиц, мкм, для модификаций: - PSA 990 - PSA 1090 - PSA 1190 | от 0,2 до 500 от 0,1 до 500 от 0,1 до 700 | от 0,3 до 500 от 0,1 до 500 от 0,1 до 700 |
| Пределы допускаемой относительной погрешности измерений размеров частиц, %, в поддиапазонах измерений: - от Min до 500 мкм включ. - св. 500 до 700 мкм включ. | ±8 ±10 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| PSA 990 | PSA 1090 | PSA 1190 | |
| Источник излучения | Твердотельный лазерный диод | ||
| Количество лазерных диодов, шт. | 1 | 2 | 3 |
| Характеристики лазера 1, | 830 нм | 830 нм | 830 нм |
| длина волны, мощность | 2 мВт | 2 мВт | 2 мВт |
| Характеристики лазера 2, длина волны, мощность | нет | 635 нм 5 мВт | 635 нм 5 мВт |
| Характеристики лазера 3, длина волны, мощность | нет | нет | 830 нм 1,5 мВт |
| Время выхода лазера на режим измерений, мин, не более | 1 | ||
| Количество детекторов | 44 | 64 | 71 |
| Углы детектирования, ° | от 0,015 до 88 | ||
| Наименование характеристики | Значение для модификаций | ||
| PSA 990 | PSA 1090 | PSA 1190 | |
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | 230±10 | ||
| - частота переменного тока, Гц | 50/60 | ||
| Габаритные размеры, мм, не более: | |||
| - длина | 890 | ||
| - ширина | 530 | ||
| - высота | 430 | ||
| Масса, кг, не более | 61 | 61 | 63 |
| Условия эксплуатации: | |||
| - температура окружающего воздуха, оС | от +15 до +30 | ||
| - относительная влажность, %, не более | 80 | ||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Анализатор размера частиц1 | PSA | 1 шт. |
| Комплект принадлежностей2 | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Примечания к таблице: 1 - анализатор может поставляться в комплекте с дополнительными устройствами 2 - комплект принадлежностей исходя из требований заказчика | ||
приведены в разделе 7 «Использование анализатора размера частиц в жидкостном режиме» и разделе 8 «Использование анализатора размера частиц в сухом режиме» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам размера частиц PSA
ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация «Anton Paar», Австрия
Правообладатель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20, А-8054, Graz, Austria
