| Номер в госреестре | 85837-22 |
| Наименование СИ | Тестеры оптические |
| Обозначение типа СИ | JW3209 |
| Изготовитель | Компания JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай. |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические JW3209 (далее по тексту - тестеры) предназначены для измерений средней мощности оптического излучения мощности, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия тестеров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Конструктивно тестеры состоят из источника оптического излучения и измерителя мощности, который находятся в одном корпусе. Корпус тестера представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы.
Выпускаются следующие модификации тестеров с условными обозначениями JW3209A, JW3209Q Модификации имеют отличия по значениям измерения уровня оптической мощности.

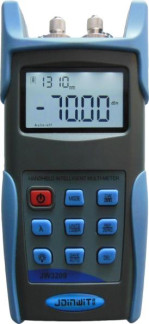

Внешний вид тестера, места нанесения знака утверждения типа и пломбировки показаны на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде разрывных наклеек, располагаемых на винтах крепления составных частей корпуса. Заводские номера наносятся на тыльную панель тестера в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате.
отсутствует.
Таблица 1 - Метрологические характеристики тестеров
| Наименование характеристики | Значение характеристики | |
| Обозначение модификаций | JW3209А | JW3209С |
| Длины волн калибровки, нм | 850, 1310, 1550, 1625 | |
| Диапазон измерений уровня оптической мощности, дБм | от -70 до +6 | от -50 до +10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн, дБ | ±0,5 (для 850) ±0,3 (для 1310, 1550,1625 нм) | |
| Длины волн излучения источника, нм | 1310, 1550 | |
| Уровень мощности излучения в непрерывном режиме, дБм, не менее | -5 | |
| Нестабильность уровня мощности излучения за 30 минут, дБ, не более | 0,1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина х длина), мм, не более | 44,5x90x175 |
| Масса, кг, не более | 0,265 |
| Параметры электрического питания: - напряжение постоянного тока от внутренних элементов питания, В - напряжение переменного тока внешнего адаптера, В | 1,5/1,2 220±22 |
| Рабочие условия эксплуатации тестера: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 84 до 106,7 |
наносят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Таблица 3 - Комплектность тестеров
| Наименование | Обозначение | Количество, шт./экз. |
| Тестер оптический JW3209 | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | JW3209 РЭ | 1 |
| Паспорт | JW3209 ПС | 1 |
приведены в разделе 4 руководства по эксплуатации JW3209 РЭ.
Нормативные документы, устанавливающие требования к тестерам оптическим JW3209
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от
5.12.2019 г. № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Стандарт предприятия Компании JOINWIT OPTOELECTRONIC TECH. CO. Тестеры оптические JW3209
Правообладатель
Компания JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай
Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400
Телефон: +86-18717986206
E-mail: joinwit@joinwit.com susan@joinwit.com
W ebsite: http ://engli sh.joinwit.com/
| Зарегистрировано поверок | 104 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
