| Номер в госреестре | 85848-22 |
| Наименование СИ | Тестеры оптические портативные |
| Обозначение типа СИ | OPM |
| Изготовитель | Tempo Communications, Inc, США; завод-изготовитель: Shineway Technologies, ltd, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические портативные OPM (далее - тестеры), предназначены для измерений средней мощности оптического излучения и определения затухания в одно и многомодовых волоконных оптических кабелях и линиях передачи.
Тестер состоит из измерителей оптической мощности серии OPM и источников оптического излучения серии SLS.
Измерители мощности обеспечивают измерение средней мощности оптического излучения и определение затухания оптических сигналов на фиксированных длинах волн путем преобразования оптического сигнала в электрический с помощью фотодиода с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.
К измерителям данного типа относятся измерители оптической мощности OPM серий OPM200, OPM500 модификаций OPM210, OPM220, OPM510, OPM520. Модификации измерителей мощности отличаются конструкцией и диапазоном измерений средней мощности оптического излучения.
Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на лазерных элементах.
К источникам данного типа относятся источники оптического излучения SLS серии SLS500 модификаций SLS520, SLS525, SLS530, SLS535, SLS536. Модификации источников отличаются количеством излучателей и длинами волн излучения.
Конструктивно составляющие тестера выполнены в малогабаритных пластмассовых корпусах. Тестеры снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Управление тестерами осуществляется с помощью кнопок на лицевой панели.
В модели OPM210 и OPM220 встроен источник красного света (дефектоскоп) для визуального контроля повреждений на коротких отрезках оптического волокна.

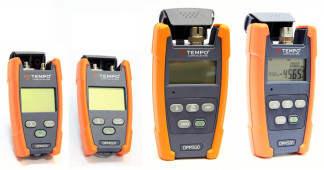

Общий вид измерителей оптической мощности серии OPM и источников оптического излучения серии SLS тестеров представлены на рисунках 1 - 2.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки, знака утверждения типа и маркировки представлены на рисунках 3 - 4.
Заводской номер наносится в виде наклейки (для серий SLS500, OPM500 - на заднюю панель корпуса; для серии OPM200 - на внутреннюю поверхность батарейного отсека тестера).
Тестеры оптические портативные OPM функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений.
Встроенное ПО является метрологически значимым и находится в энергонезависимом ПЗУ микропроцессора, размещенном внутри измерителя, и не доступно для внешней модификации. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО тестеров оптические портативные OPM приведены в таблице 1:
Таблица 1 - Идентификационные данные ПО
| Идентификационные цанные (признаки) | Значение | ||||||||
| о п S3 Рч о | о S3 Рч О | о 1п S3 Рч О | о 1п S3 Рч О | SLS520 | SLS525 | SLS530 | SLS535 | SLS536 | |
| Идентификационное наименование ПО | 4EX_FW | OPM-A | OPM-C | OLS- 1310/ 1550 | OLS- 850/ 1300 | SLS- 530_00 | SLS- 535_00 | SLS- 536_00 | |
| Номер версии (идентификационный номер) ПО | V1.1.0 и выше | V2.0 и выше | V2.0 и выше | V1.1 и выше | V1.1 и выше | V1.0 и выше | V1.0 и выше | V1.0 и выше | |
| Цифровой идентификатор ПО | - | - | - | - | - | - | - | - | |
пломбирования знака поверки
OPM
Таблица 2 - Метрологические характеристики измерителей оптической мощности серии
| Наименование характеристики | Значение | |||
| OPM210 | OPM220 | OPM510 | OPM520 | |
| Диапазон измерений средней мощности оптического излучения, дБм *: - на длине волны 850 нм - на длинах волн 1300,1310,1490, 1550, 1625нм | от -55 до +6 от -60 до +4 | от -40 до +25 от -45 до +25 | от -65 до +10 от -65 до +10 | от -45 до +27 от -45 до +27 |
| Предел допускаемой относительной погрешности измерения средней мощности оптического излучения, дБ - на длине волны 850 нм - на длинах волн 1300,1310,1490, 1550, 1625нм | ±0,5 (в диапазоне от -40 до +6 дБм) ±1,0 (в диапазоне от -55 до -40 дБм) ±0 ,5 (в диапазоне от -40 до +4 дБм) ±1,0 (в диапазоне от -60 до -40 дБм) | ±0,6 ±0,6 | ±1,5 (в диапазоне от -60 до +10 дБм) ±2,0 (в диапазоне от -65 до -60 дБм) ±0,7 (в диапазоне от -60 до +10 дБм) ±1,0 (в диапазоне от -65 до -60 дБм) | ±1,5 (в диапазоне от -40 до +27 дБм) ±2,0 (в диапазоне от -45 до -40 дБм) ±1 ,0 (в диапазоне от -40 до +27 дБм) ±1,5 (в диапазоне от -45 до -40 дБм) |
| * дБм обозначает дБ относительно 1 мВ | Зт. | |||
SLS
| Наименование характеристики | Значение | ||||
| SLS520 | SLS525 | SLS530 | SLS535 | SLS536 | |
| Длины волн излучения источника, нм | 1310±10 1550±10 | 850±40 1300±40 | 1310±10 1490±10 1550±10 | 1310±10 1490±10 1625±5 | 1310±10 1550±10 1650±5 |
| Уровень мощности излучения на выходе источников в непрерывном режиме, дБм, не менее | -3 | -24 | -3 | -3 | -3 |
| Нестабильность уровня мощности на выходе источников в непрерывном режиме (после прогрева в течении 15 минут), дБ, не более | ±0,3 | ||||
Таблица 4 - Основные технические характеристики тестеров оптических портативных OPM
| Наименование характеристики | Значение | ||
| для измерителей оптической мощности серии OPM200 | для измерителей оптической мощности серии 0PM500 | для источников оптического излучения серии SLS | |
| Параметры электрического питания: | |||
| - напряжение питания/заряда через | |||
| адаптер питания постоянного тока, В; | - | 9 | 9 |
| - напряжение от 1 батареи | |||
| (аккумулятора) PP3, В | - | 9 | 9 |
| - напряжение от 2 батарей | |||
| (аккумуляторов) ААА, В | 3 | - | - |
| Габаритные размеры, мм, не более: | |||
| - высота | 106 | 155 | 155 |
| - ширина | 58 | 88 | 88 |
| - длина | 28 | 33 | 33 |
| Масса, кг, не более | 0,125 | 0,320 | 0,320 |
| Диаметр входного разъёма, мм | 2,5 | ||
| Рабочие длины волн измерителей | |||
| мощности, нм | 850, 1300, 1310, 1490, 1550, 1625 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -10 до +40* | ||
| - относительная влажность воздуха | |||
| (без конденсации), %, не более | 80 | ||
| * Диапазон температуры окружающей среды при определении метрологических | |||
| характеристик от +15 до +35 °С. | |||
наносится на руководство по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический портативный OPM* | - | 1 шт. |
| Оптические адаптеры** | - | по требованию |
| Зарядное устройство** | - | 1 шт. |
| Батареи/аккумуляторы (для серии OPM200)** | ААА | 2 шт. |
| Батареи/аккумуляторы (для серий OPM500 и SLS)** | PP3 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Серия и модификация измерителей мощности и источников оптического излучения поставляется в соответствии с заказом; ** Поставляется в соответствии с заказом. | ||
приведены в эксплуатационном документе («Тестеры оптические портативные OPM. Руководство по эксплуатации» раздел «Руководство пользователя»).
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Стандарт предприятия Tempo Communications, Inc, США
Правообладатель
Tempo Communications, Inc, США Адрес: 1390 Aspen Way, Vista, 92081 CA, USA Телефон: +44 (0)1633627710 Факс: +44 (0)1633627711
| Зарегистрировано поверок | 45 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
