| Номер в госреестре | 85853-22 |
| Наименование СИ | Акселерометры сейсмические цифровые |
| Обозначение типа СИ | VLA |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Вулкан" (ООО НПК "Вулкан"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры сейсмические цифровые VLA (далее - акселерометры) предназначены для измерений среднеквадратических значений (далее - СКЗ) и амплитудных значений виброускорения.
Принцип действия акселерометров основан на измерении и преобразовании сигнала, возникающего при смещении инерционной массы микроэлектромеханической системы. Далее данный сигнал преобразуется в цифровую форму при помощи встроенного аналогового-цифрового преобразователя (далее - АЦП).
Акселерометры сейсмические цифровые VLA представляют собой трехкомпонентые MEMS акселерометры выпускаемые в двух модификациях: VLA-3SMD и VLA-3SMDT, отличающиеся между собой диапазоном рабочих температур. Каждая модификация может выпускаться в двух исполнениях отличающихся габаритными размерами корпуса.

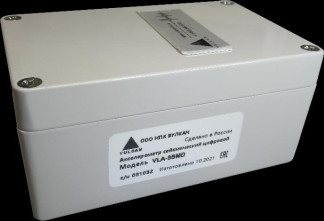

Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1. Пломбирование акселерометров сейсмических цифровых VLA не предусмотрено.
Знак поверки наносится на свидетельстве о поверке и или в паспорт.
Заводской номер наносится на корпус акселерометров методом наклейки в формате порядкового номера, состоящего из цифр.
Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1.
Акселерометры цифровые VLA имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики акселерометров, загружается в прошивку акселерометров на этапе изготовления. Встроенное ПО служит для сбора информации с акселерометров, сохранения и передачи информации по каналам передачи данных.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические характеристики акселерометров нормированы с учетом встроенного
ПО.
Внешнее ПО не является метрологичиски значимым и предназначено для визуализации измерительной информации, конвертации и работы с данными.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Внешняя часть ПО | |
| Идентификационное наименование ПО | Vulcan-VLA |
| Номер версии (идентификационный номер) ПО | не ниже 0.01 |
| Встроенная часть П | ПО |
| Идентификационное наименование ПО | vla fw |
| Номер версии (идентификационный номер) ПО | не ниже 2.02 |
Защита встроенного ПО от преднамеренного воздействия обеспечивается функциями программной защиты - пользователь не имеет возможности изменять команды программы, обеспечивающие процесс измерений.
Защита встроенного ПО от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.
Защита внешнего ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 2 - Метрологические характеристики для акселерометров сейсмических цифровых VLA
Значение
Наименование характеристики
Диапазоны измерений виброускорения, м/с2:
| от | 7 | 10-5 | о д | 20 |
| т о | 7 | 10-5 | до | 40 |
| от | 7 | 10-5 | до | 80 |
| т о | 5 | 10-5 | до | 14 |
| от | 5 | 10-5 | до | 28 |
| от | 5 | 10-5 | до | 56 |
- амплитудное значение
- среднеквадратическое значение
Диапазон рабочих частот, Гц
от 0,01 до 100
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих амплитуд и частот, %_
| Наименование характеристики | Значение |
| Дополнительная погрешности измерений виброускорения вызванная отклонением температуры окружающей среды от нормальных условий измерений, (м- с-2)/°С | 0,005 |
| Примечание - Метрологические характеристики на акселерометры сейсмические цифровые VLA нормируются одинаково для каждой измерительной оси. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: температура окружающей среды, °С | от 15 до 25 |
| Напряжение внешнего источника питания постоянного тока, В | от 9 до 18 или от 18 до 36 |
| Условия эксплуатации: температура окружающей среды, °С: - для модификации VLA-3SMD - для модификаций VLA-3SMDT | от -20 до +60 от -40 до +70 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - стандартный корпус - усиленный корпус | 125x80x58 122x146x106 |
| Масса, кг, не более: - стандартный корпус - усиленный корпус | 0,60 0,9 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр сейсмический цифровой | VLA-3SMD | 1 шт. |
| Руководство по эксплуатации | ВЛНС.402131.301 РЭ | 1 экз. |
| Паспорт | ВЛНС.402131.301 ПС | 1 экз. |
приведены в главе 2 «Методики (Методы) измерений» руководства по эксплуатации ВЛНС.402131.301 РЭ «Акселерометры сейсмические цифровые VLA. Руководство по эксплуатации».
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.852-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»
Технические условия ВЛНС.402131.301 ТУ «Акселерометры сейсмические цифровые VLA. Технические условия»
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)
ИНН 7704672410
Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17
Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая,
д. 13, помещ. 1
Тел.: +7 (495) 585-97-33
Web-сайт: www.vulcan-inc.ru
E-mail: info@vulcan-inc.ru
