| Номер в госреестре | 85855-22 |
| Наименование СИ | Счетчики импульсов беспроводные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Сфера экономных технологий" (ООО "СЭТ"), г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики импульсов беспроводные (далее - счетчики) предназначены для измерений количества импульсов, поступающих от приборов учета энергоресурсов и передачи полученных значений по радиоканалу. Счетчики предназначены для использования в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов, поступающих на входы измерительных каналов от подключенных к нему приборов учета энергоресурсов с импульсным выходом и последующим подсчетом количества импульсов с нарастающим итогом. Полученные результаты передаются по радиоканалу.
Счетчики конструктивно выполнены в пластмассовом корпусе. Клеммы для подключения к приборам учета, источнику питания расположены на торцах корпуса или внутри корпуса. Счетчики имеют встроенный резервный источник питания.
Счетчики изготавливаются в различных модификациях (структура условного обозначения модификаций приведена в таблице 1), отличающихся друг от друга типом интерфейса передачи данных, количеством измерительных каналов, корпусом, антенной, питанием, диапазоном рабочих температур, наличием SIM-карты.
Счетчик импульсов беспроводной | X | .SIB. | X | . | X | . | X | . | X | . | X | . | X | . |_X
1 2 3 4 5 6 7 8
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Торговая марка | SET | Торговая марка СЭТ |
| VT | Торговая марка Valtec | ||
| 2 | Тип интерфейса передачи данных | RF | Протокол обмена wmBus, модуляция - FSK |
| LR | Протокол обмена LoRaWAN, модуляция - LoRa | ||
| GSM | Канал обмена - GPRS | ||
| NB | Канал обмена - NbIoT | ||
| 3 | Количество измерительных каналов | 4 | 4 измерительных канала |
| 10 | 10 измерительных каналов | ||
| 16 | 16 измерительных каналов |
| № поля | Описание поля | Код поля | Расшифровка |
| 4 | Корпус | 68 | Г ерметичный корпус IP68 |
| 65 | Г ерметичный корпус IP65 | ||
| 20 | Негерметичный корпус IP20 | ||
| DIN | Негерметичный корпус на DIN-рейку | ||
| 5 | Антенна | 0 | Внутренняя антенна |
| A | Внешняя антенна | ||
| S | Разъем SMA | ||
| 6 | Источник питания | 0 | Внутренний источник питания |
| 1 | Внутренний и внешний источник питания | ||
| 7 | Диапазон рабочих температур | 0 | Диапазон рабочих температур от 0 до +55 °С |
| 1 | Диапазон рабочих температур от -40 до +55 °С | ||
| 8 | SIM-карта | 0 | Без SIM-карты |
| SIM | SIM-карта установлена |

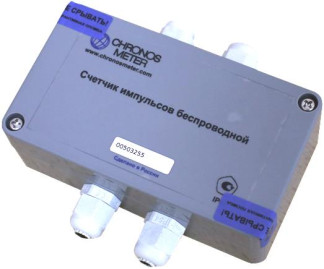

Общий вид средств измерений с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1-4.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 5-7.
Гарантийная
этикетка
Гарантийная
Гарантийная
этикетка
этикетка
Место нанесения знака поверки
Рисунок 7 - Схема пломбировки от несанкционированного доступа счетчиков X.SIB.X.X.DIN.X.X.X.X, обозначения места нанесения знака поверки
Заводской номер в виде цифрового обозначения, состоящий из 8 арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус счетчиков методом шелкографии или на табличку, изготовленную типографским способом, закрепленную на корпусе.
Программное обеспечение счетчиков состоит из встроенного и автономного программного обеспечения. Метрологически значимым является встроенное программное обеспечение.
Встроенное программное обеспечение записано в микроконтроллере и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | |||
| X.SIB. RF.X.X. X.X.X.X | X.SIB. LR.X.X. X.X.X.X | X.SIB. GSM.X.X. X.X.X.X | X.SIB. NB.X.X. X.X.X.X | |
| Идентификационное наименование программного обеспечения | SIB.RF | SIB.LR | SIB.GSM | SIB.NB |
| Номер версии (идентификационный номер) программного обеспечения | 7.00 | 6.00 | 5.10 | 8.00 |
| Цифровой идентификатор программного обеспечения | B417 | D634 | E9AD | 2B55 |
| Алгоритм вычисления контрольной суммы | CRC16 | CRC16 | CRC16 | CRC16 |
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества импульсов, имп. | от 0 до 232-1 |
| Максимальная частота следования импульсов, Гц | 200 |
| Минимальная длительность импульса, мс | 2,5 |
| Амплитуда входного сигнала, В | 3,3 |
| Пределы допускаемой относительной погрешности измерений количества импульсов на каждые 5000 импульсов, % | ± 0,1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока от внешнего источника модификаций X.SIB.GSM.X.X.X.1.X.X и X.SIB.NB.X.X.X.1.X.X, В | от 4,5 до 15,0 |
| Ток потребления от внешнего источника питания, мА, не более: - модификаций X.SIB.GSM.X.X.X.1.X.X - модификаций X.SIB.NB.X.X.X.1.X.X | 420 140 |
| Наименование характеристики | Значение |
| Габаритные размеры (длина; ширина; высота), мм, не более: - модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X - модификаций X.SIB.X.X.20.X.X.X.X - модификаций X.SIB.X.4.DIN.X.X.X.X - модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X | 115; 103; 41 99; 48; 38 95; 37; 58 95; 107; 58 |
| Масса, г, не более: - модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X - модификаций X.SIB.X.X.20.X.X.X.X - модификаций X.SIB.X.4.DIN.X.X.X.X - модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X | 200 150 150 300 |
| Условия эксплуатации: температура окружающего воздуха, °С: - модификаций X.SIB.X.X.X.X.X.0.X - модификаций X.SIB.X.X.X.X.X.1.X | от 0 до +55 от -40 до +55 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - модификаций X.SIB.X.X.68.X.X.X.X - модификаций X.SIB.X.X.65.X.X.X.X - модификаций X.SIB.X.X.20.X.X.X.X | IP68 IP65 IP20 |
| Средний срок службы, лет | 12 |
наносится на корпус счетчиков методом шелкографии или на табличку, закрепленную на корпусе, типографским способом и на паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Значение для модификаций | |||
| X.SIB. X.X.65. 0.X.X.X | X.SIB. X.X.20. 0.X.X.X | X.SIB. X.X.DIN. 0.X.X.X | X.SIB. X.X.68. A.X.X.X | ||
| Счетчик импульсов беспроводной | 1 шт. | 1 шт. | 1 шт. | 1 шт. | |
| Антенна | — | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Паспорт | СЭТ.469333.199 ПС | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Проходная втулка | — | — | 1 шт. | — | — |
| Г арантийные этикетки | — | 2 шт. | 2 шт. | 2 шт. | 2 шт. |
| Стяжка | — | — | 2 шт. | — | — |
| Монтажный комплект | — | — | 1 шт. | — | — |
| Наименование | Обозначение | Значение для модификаций | ||
| X.SIB. X.X.65. S.X.X.X | X.SIB. X.X.20. S.X.X.X | X.SIB. X.X.DIN. S.X.X.X | ||
| Счетчик импульсов беспроводной | 1 шт. | 1 шт. | 1 шт. | |
| Антенна | — | 1 шт.* | 1 шт.* | 1 шт.* |
| Паспорт | СЭТ.469333.199 ПС | 1 экз. | 1 экз. | 1 экз. |
| Проходная втулка | — | — | 1 шт. | — |
| Г арантийные этикетки | — | 2 шт. | 2 шт. | 2 шт. |
| Стяжка | — | — | 2 шт. | — |
| Монтажный комплект | — | — | 1 шт. | — |
| * - По отдельной заявке. | ||||
приведены в разделе 5 «Указания по эксплуатации» документа СЭТ.469333.199 ПС «Счетчик импульсов беспроводной. Паспорт».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
СЭТ.469333.199 ТУ «Счетчики импульсов беспроводные. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ») Адрес: 644021, Омская обл., г. Омск, ул. 7 Линия, д. 132, оф. 212 ИНН 5506227284
