| Номер в госреестре | 85856-22 |
| Наименование СИ | Дефектоскоп внутритрубный |
| Обозначение типа СИ | ART Scan |
| Изготовитель | "NDT Global AS", Норвегия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскоп внутритрубный ART Scan (далее - дефектоскоп) предназначен для измерений внутренних и внешних дефектов трубопроводов, а именно: толщины стенки, пройденного пути и расстояния от дефекта до ближайшей контрольной точки трубопровода (координат дефекта (вдоль оси трубопровода)) и амплитуды сигнала резонанса при проведении диагностики трубопровода изнутри методом акустического резонанса.
Принцип действия дефектоскопа основан на возбуждении звуковых колебаний в материале контролируемого объекта и приеме звуковых колебаний, отраженных от дефектов и/или стенки трубопровода, сигналов, полученных при резонансе.
В качестве основы измерений используется технология акустического резонанса, которая не требует жидкой среды. Устройство работает, излучая широкополосный акустический сигнал к стенке трубы. Эта форма волны возбуждает многочисленные стоячие волны сжатия между обеими поверхностями стенки трубы. Затем прибор измеряет акустическую энергию, отраженную стоячими волнами. Отраженный сигнал содержит в себе характерный резонансный рисунок, который непосредственно указывает на толщину стенки трубы и информацию о существующих в ней дефектах (при их наличии).
Данное устройство позволяет обследовать трубопровод с минимальными требованиями к очистке. Также дефектоскоп позволяет определять положение дефектов по угловой координате по периметру трубы.
Особенностью измерительной аппаратуры является способность выполнить проверку, которая может обнаружить потенциальную деформацию покрытия в газопроводах путем анализа данных измерений толщины стенки.
Дефектоскоп представляет собой многоканальный прибор, основной частью которого является генератор/приемник импульсов, работающий в эхо - импульсном режиме. Дефектоскоп также включает в себя модуль измерения пройденного пути (одометр), предназначенный для измерения пройденного пути в диагностируемом трубопроводе и оценки местоположения дефекта до ближайшей контрольной точки трубопровода.
Конструктивно дефектоскоп состоит из соединенных между собой карданными соединениями секций: тянущей секции (толкатель), батарейной секции, секции электроники (содержит измерительную электронику, одометры и преобразователи). Конструктивно батарейная секция выполнена в виде герметичной оболочки с размещенными внутри батареями электропитания. Секция электроники представляет собой механическое устройство, несущим элементом которого является корпус, в котором установлены преобразователи и одометры. Во время прохождения дефектоскопа по трубопроводу электронная аппаратура секции
электроники осуществляет запись событийной и диагностической информации, поступающих с преобразователей и одометров.
Дефектоскоп предназначен для диагностирования магистральных трубопроводов. Дефектоскоп может работать либо в жидкой среде, либо в воздушной среде (газ) высокого давления. Конструктивно дефектоскоп устроен таким образом, чтобы обеспечить прохождение горячекатанных отводов с минимальным диаметром 5*D (где D - диаметр трубопровода). Расчетный объем памяти дефектоскопа и емкость батарейной секции обеспечивают контроль участков трубопроводов до 2363 км.
Пломбирование дефектоскопа не предусмотрено.

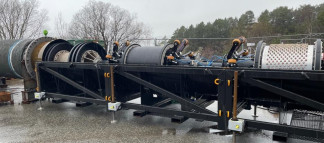

Общий вид дефектоскопа представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения нанесен методом гравирования на табличку, закреплённую на корпусе каждой секции (рисунок 2).
Дефектоскоп может применяться в качестве внутритрубного инспекционного прибора (ВИП) в соответствии с ГОСТ Р 55999-2014 «Внутритрубное техническое диагностирование газопроводов. Общие требования» (п. 5.3).
Для работы дефектоскопа применяется Программное обеспечение (далее - ПО) «ART Control». ПО «ART Control» является внешним программным продуктом, устанавливаемым на ПК оператора, служит для управления электронной аппаратурой дефектоскопа перед пропуском и после пропуска, для ее тестирования и настройки, отображения результатов измерений на экране персонального компьютера, передачи данных пропуска на внешние накопители.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Для оценки результатов измерений используется ПО ART Scan Analysis Tool. ПО ART Scan Analysis Tool является внешним программным продуктом, устанавливаемым на ПК оператора, служит для отображения и анализа результатов измерений на экране персонального компьютера.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ART Control | ART Scan Analysis Tool |
| Номер версии (идентификационный номер) ПО, не ниже | 1.19.0 | 2.37.0 |
| Цифровой идентификатор ПО | CACB866E | 88B8BB5E |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины стенки, мм | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности измерений толщины стенки, мм | ±0,4 |
| Диапазон измерений амплитуды полученных сигналов в диапазоне частот от 0,4 до 1,2 МГц, дБ | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды полученных сигналов в диапазоне частот от 0,4 до 1,2 МГц, дБ | ±0,5 |
| Диапазон измерений координат дефекта (вдоль оси трубы), мм | от 0 до 6000 |
| Пределы допускаемой относительной погрешности измерений координат дефекта (вдоль оси трубы), %: от ближайшей контрольной точки после дефекта от ближайшей контрольной точки перед дефектом | ±0,5 ±1,0 |
| Диапазон измерений глубины дефекта, мм | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта, мм | ±0,4 |
| Диапазон измерений длины дефекта, мм | от 0 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений длины дефекта, мм | ±10 |
| Диапазон измерений ширины дефекта, мм | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений ширины дефекта, мм | ±10 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр диагностируемого трубопровода, мм | 1020 |
| Рабочее давление в процессе диагностики, МПа (бар) | от 2 до 25 (от 20 до 250) |
| Количество устанавливаемых одометров, шт. | 3 |
| Количество дополнительных одометров в комплекте, шт. | 3 |
| Количество устанавливаемых преобразователей, шт. | 640 |
| Количество дополнительных преобразователей в комплекте, шт. | 32 |
| Габаритные размеры, не более: - длина, мм - диаметр, мм | 8227 1019 |
| Масса, кг, не более | 5350 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха (при 25 °С), %, не более | от -10 до +60 80 |
| Маркировка взрывозащиты | 1Ex ib IIA T3 Gb X |
наносится на титульный лист паспорта методом печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп внутритрубный | ART Scan | 1 шт. зав.номер 48250A001 |
| Комплект преобразователей | 672 шт. (одновременно устанавливается 640 преобразователей) | |
| Одометр | 6 шт. (одновременно устанавливается 3 одометра) | |
| Стенд испытательный | - | 1 шт.* |
| Транспортная упаковка | - | 1 шт.** |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
* стенд используется для проведения заводских испытаний и первичной поверки.
* * транспортная упаковка определяется требованиями заказчика.
приведены в разделе «Описание устройства» документа «Паспорт. Дефектоскоп внутритрубный ART Scan».
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. No 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ГОСТ Р 8.851-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГ ц».
Правообладатель
«NDT Global AS», Норвегия Адрес: Норвегия, Glasskaret 1, 5106 Oevre Ervik Телефон: +4747666800 W eb -сайт: https://www.ndt-global.com
