| Номер в госреестре | 85860-22 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 629 на ПСП «Черпаю» (далее - СИКН) предназначена для проведения учётно-расчётных операций на ПСП «Черпаю» при сдаче в межпромысловый трубопровод ООО «РН-Северная нефть» и дальнейшей транспортировке нефти по трубопроводу с последующей передачей нефти в систему магистральных трубопроводов ПАО «Транснефть».
Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят технологическая часть, система сбора, обработки информации и управления. В состав технологической части входят блок фильтров, блок измерительных линий, блок измерений показателей качества нефти, узел подключения передвижной поверочной установки, пробозаборное устройство щелевого типа. В состав системы сбора, обработки информации и управления входят шкафы вторичной аппаратуры, автоматизированное рабочее место (далее - АРМ) оператора, шкаф АРМ оператора и сервера, шкаф силового управления.
В составе СИКН применены следующие средства измерений утвержденных типов:
- счетчики-расходомеры массовые MicroMotion модели CMF200 (далее - СРМ) с измерительным преобразователем модели 2700, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 84123-21 и № 45115-16;
- преобразователь плотности жидкости измерительный модели 7835, рег. № 15644-06;
- влагомеры нефти поточные УДВН-1пм исполнения УДВН-1пм1, рег. № 14557-10;
- расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14;
- датчики температуры 644, рег. № 39539-08, № 63889-16;
- преобразователи давления измерительные 3051 модификации 3051TG и 3051CD, рег. № 14061-10, № 14061-15;
- установка трубопоршневая «Сапфир МН»-100 (далее - СТПУ), рег. № 41976-09;
- контроллеры измерительно-вычислительные OMNI 6000, рег. № 15066-09;
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- пробоотборник автоматический;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН нанесен в виде буквенно-цифрового обозначения методом лазерной маркировки на фирменную табличку, прикрепленную снаружи блок-бокса возле входной двери. Общий вид и место установки фирменной таблички показаны на рисунке 1. Знак поверки наносится на свидетельство о поверке СИКН.
Пломбирование СИКН не предусмотрено.

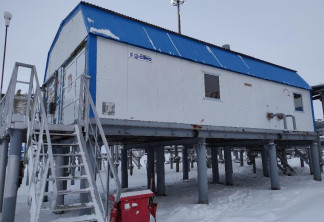

Рисунок 1 - Общий вид СИКН и место нанесения заводского номера
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. ПО не оказывает влияния на метрологические характеристики СИКН. Наименования ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| ИВК (основной) | ИВК (резервный) | АРМ оператора | |
| Идентификационное наименование ПО | OmniCom | OmniCom | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 24.75.01 | 24.75.01 | 3.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | EB23 | EBE1 | 8E093555 |
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, т/ч | от 9,6 до 94 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Количество измерительных линий | 3 (2 рабочих, 1 резервная) |
| Диапазон температуры измеряемой среды, °С | от +55 до +70 |
| Диапазон давления нефти, МПа | от 0,5 до 6,3 |
| Диапазон плотности нефти при 20 °С, кг/м3 | от 878,5 до 892,7 |
| Диапазон кинематической вязкости, мм2/с (сСт) | от 34,8 до 49,1 |
| Массовая доля воды в нефти, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля парафина, %, не более | 6,0 |
| Давление насыщенных паров, кПа (мм рт.ст.), не более | 66,7 (500) |
| Содержание свободного газа | не допускается |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Климатические условия эксплуатации СИКН: | |
| - температура наружного воздуха, °С | от -55 до +35 |
| Срок службы, лет, не менее | 20 |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 629 на ПСП «Черпаю» зав. № 609 | - | 1 шт. |
| Руководство по эксплуатации | ОИ 609.00.00.00.000 РЭ | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений массы нефти системой измерений количества и показателей качества нефти № 629 на ПСП «Черпаю» ООО «НГК «Горный» (свидетельство об аттестации № 01.00257-2013/5009-21 от 06.04.2021). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2021.40049.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстан-дарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
Общество с ограниченной ответственностью "Нефтегазовая компания "Горный" (ООО «НГК «Горный»)
Адрес: 125167, г. Москва, вн. тер. г. муниципальный округ Хорошевский, пр-кт Ленинградский, д. 37, к. 3, этаж/помещение 5/VII, комната 11 ИНН 7801399975
