| Номер в госреестре | 85864-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-НТЗ |
| Изготовитель | Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), г. Великий Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 14.06.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 0,66 до 750 кВ.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в выключатели и силовые трансформаторы и являются комплектующими изделиями. Трансформаторы могут работать в воздушной среде или трансформаторном масле.
Трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.

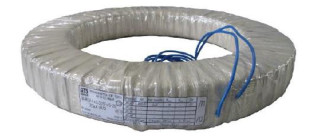

Общий вид трансформаторов представлен на рисунке 1.
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.
Трансформаторы не требуют на протяжении всего срока эксплуатации ремонта.
Типоразмер трансформатора (dxDxH)
Длина выводов, м
Т
В-
НТЗ
-Х-
Х/Х/
Х-
Х/Х/
Х-
Х/Х/
Х-
Х/Х
- Х
Х 2
(Х)
ХхХ
хХ
Категория размещения по ГОСТ 15150
Климатическое исполнение по ГОСТ 15150
Трехсекундный ток термической стойкости, кА
Номинальный вторичный ток, А
Номинальный первичный ток, А
Номинальная нагрузка, ВА
Для измерительных обмоток:
Класс точности и номинальный коэффициент безопасности приборов (Fs);
Для защитных обмоток 5Р; 10Р; 5PR; 10PR:
Класс точности и номинальная предельная кратность
Класс точности
Номинальное напряжение ввода, кВ
Зарегистрированный товарный знак изготовителя
Встроенный
Трансформатор тока
Рисунок 2 - Расшифровка условного обозначения трансформатора
Заводской номер в формате цифрового обозначения наносится на табличку трансформатора методом трафаретной печати. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение ввода, кВ 1) | 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
| Наибольшее рабочее напряжение ввода, кВ | 0,72; 3,6; 7,2; 12,0; 17,5; 24; 26,5; 30,0; 40,5; 126; 172; 252; 363; 525; 787 |
| Номинальный первичный ток, А | 50 - 8000 |
| Номинальный вторичный ток, А | 1, 5 |
| Номинальная частота, Гц | 50 или 602) |
| Номинальные вторичные нагрузки, В-А, вторичных обмоток с классами точности по ГОСТ 7746: - для измерений и учета при cos ф2 = 1 - для измерений, учета и защиты при cos ф2 = 0,8 | 1; 2; 2,5 3 - 100 |
| Номинальные вторичные нагрузки, В-А, вторичных обмоток с классами точности по ГОСТ Р МЭК 61869-2: - для измерений и учета при cos ф2 = 1 - для измерений, учета и защиты3 при cos ф2 = 0,8 | 1; 2; 2,5 3 - 100 |
| Класс точности 4) вторичных обмоток по ГОСТ 7746: - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р;10Р |
| Класс точности 4) вторичных обмоток по ГОСТ Р МЭК 61869-2 - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; 10Р; 5PR; 10PR |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений классов точности по ГОСТ 7746 | от 2 до 35 |
| Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746 | от 2 до 35 |
| Номинальный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ Р МЭК 61689-2 | от 2 до 35 |
| Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5P, 10P, 5PR, 10PR по ГОСТ Р МЭК 61869-2 | от 2 до 35 |
| 1 Трансформаторы относятся к электрооборудованию на класс напряжения 0,66 кВ и могут устанавливаться на вводы любого класса напряжения при условии, что они обеспечивают заданные характеристики, и что посадочные размеры ввода позволяют их установку. В обозначении трансформатора отображен не его класс напряжения, а класс напряжения высоковольтного ввода. Исключением является класс напряжения 0,66 кВ. 2) Для экспортных поставок. 3) Номинальная вторичная нагрузка вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 указана для классов точности: 5P; 10P; 5PR; 10PR. 4) Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом. | |
| Таблица 2 - Основные технические характеристики | |
| Наименование параметра | Значение параметра |
| Наружный диаметр, мм | от 100 до 900 |
| Внутренний диаметр, мм | от 50 до 595 |
| Высота, мм | от 20 до 300 |
| Масса, кг, не более | от 1 до 300 |
| Климатическое исполнение и категории размещения по ГОСТ 15150-69 | У2, диапазон рабочих температур от минус 50 до плюс 45 оС1); УХЛ2, диапазон рабочих температур от минус 60 до плюс 50 оС1) Т2, диапазон рабочих температур от минус 10 до плюс 55 оС1) |
| Средняя наработка до отказа, ч, не менее | 4105 |
| Средний срок службы, лет, не менее | 30 |
| Примечание: 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | |
Знак утверждения типа наносится
на табличку технических данных трансформатора методом трафаретной печати и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Трансформатор тока | ТВ-НТЗ | 1 шт. |
| Паспорт | 0.НТЗ.486.045 ПС | 1 экз. |
| Руководство по эксплуатации 1) | 0.НТЗ.142.045 РЭ | - |
| Методика поверки 1) | - | - |
| Примечание: 1) размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу | ||
приведены в разделе 3 документа «Трансформаторы тока ТВ-НТЗ. Руководство по эксплуатации. 0.НТЗ.142.045 РЭ».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-016-30425794-2016 «Трансформаторы тока ТВ-НТЗ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Невский Трансформаторный Завод «Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861
