| Номер в госреестре | 85865-22 |
| Наименование СИ | Установки поверочные переносные для счетчиков воды |
| Обозначение типа СИ | Водоконтроль-3 |
| Изготовитель | Общество с ограниченной ответственностью "Измерительные системы" (ООО "Измерительные системы"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 14.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные переносные для счетчиков воды Водоконтроль-3 (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки и калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип действия установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений, за интервал времени.
Установки состоят из преобразователя расхода электромагнитного, гидравлического тракта рабочего контура и измерительно-вычислительного блока, которые смонтированы в переносном пластмассовом корпусе. Управление может осуществляться с помощью панели управления и/или пультом дистанционного управления. Опционально в состав может включаться измеритель влажности, температуры и атмосферного давления ИВА-6Н-Д (регистрационный номер 46434-11).
Объем жидкости в потоке и объемный расход жидкости вычисляется и индицируется измерительно-вычислительным блоком на основе данных, измеренных преобразователем расхода.
Подключение установок к гидравлическому тракту рабочего контура, в котором расположено поверяемое средство измерений, производится с помощью трубопроводов (гибких шлангов) через быстроразъемные соединения. Жидкость проходит через поверяемое средство измерений, вводный трубопровод (гибкий шланг), гидравлический тракт рабочего контура и преобразователь расхода установки, и далее, через выходной трубопровод (гибкий шланг), либо в сток, либо в накопительную емкость.
Корпус установки изготовлен из ударопрочного износостойкого пластика черного цвета (либо другого по требованию заказчика).
Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям дисплея установки или может осуществляться через интерфейс связи Bluetooth или Wi-Fi на периферийное устройство - смартфон.

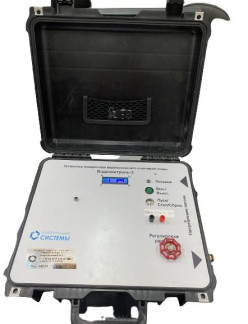

Общий вид установок представлен на рисунке 1 .
Пломбировка установок осуществляется нанесением знака поверки на мастику, расположенную на монтажных винтах крепления лицевой панели установки.
Заводской номер в числовом формате наносится на маркировочную табличку, которая крепится на лицевую панель установки, методом лазерной гравировки.
Общий вид установки с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.
Программное обеспечение установок встроенное.
Программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации, передачи на внешние устройства, защиты от несанкционированного доступа к работе и данным установки.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Программное обеспечение установки разделяется на метрологически значимую и метрологически незначимую части.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | vk-3 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже v1.0 |
| Цифровой идентификатор программного обеспечения | - |
Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч | от 0,01 до 3 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений | DN 10, DN 15, DN 20 |
| Измеряемая среда Температура измеряемой среды, °С Избыточное давление измеряемой среды, МПа | жидкость (вода) от +5 до +90 от 0 до 1,0 |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±23 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | 12±0,4 |
| Потребляемая мощность, Вт, не более | 12 |
| Габаритные размеры, мм, не более: | |
| - высота | 200 |
| - ширина | 380 |
| - длина | 430 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 30000 |
наносится на лицевую панель установки, методом лазерной гравировки, и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная переносная для счетчиков воды | Водоконтроль-3 | 1 шт. |
| Паспорт | Водоконтроль-3.0001.001.ПС | 1 экз. |
| Руководство по эксплуатации | Водоконтроль-3.0001.001 РЭ | 1 экз. |
приведены в разделе 3 «Подготовка установки к использованию» документа «Установки поверочные переносные для счетчиков воды Водоконтроль-3. Руководство по эксплуатации» Водоконтроль-3.0001.001 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 26.51.52-001-90028189-21 Установки поверочные переносные для счетчиков воды Водоконтроль-3. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Измерительные системы» (ООО «Измерительные системы»)
ИНН 1656057669
Адрес: 420030, Республика Татарстан, г. Казань, ул. Жуковка, д. 14 Телефон (факс): 8(843) 524-71-59, ф. 8 (843) 554-09-02 E-mail: post@art-it.ru
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
