Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП, 85877-22

85877-22
Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП (далее по тексту - приборы) предназначены для измерений внутреннего диаметра и отклонений точек оси трубы от опорной прямой в заданных сечениях трубы при контроле прямолинейности оси трубы.
Карточка СИ
Номер в госреестре 85877-22
Наименование СИ Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы
Обозначение типа СИ ИДП
Изготовитель Общество с ограниченной ответственностью "НПП "ПРИЗМА" (ООО "НПП "ПРИЗМА"), г. Екатеринбург
Год регистрации 2022
Срок свидетельства 17.06.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП (далее по тексту - приборы) предназначены для измерений внутреннего диаметра и отклонений точек оси трубы от опорной прямой в заданных сечениях трубы при контроле прямолинейности оси трубы.

Описание

Принцип действия приборов при измерении внутреннего диаметра трубы основан на сканировании внутренней поверхности трубы с помощью лазерных датчиков, установленных на головке измерительного зонда, перемещаемого внутри трубы с помощью автопривода по заданию оператора. При этом диапазон измерений прибора, а также его внутренняя шкала с отметками номинальных значений диаметров контролируемых труб, заносятся в ПО прибора при его настройке с помощью кольца установочного, являющегося неотъемлемой частью прибора и имеющего ступени с заданными номинальными значениями диаметров.

Принцип действия приборов при измерении отклонений от прямолинейности оси трубы основан на измерении отклонений точек оси трубы от опорной прямой, воспроизводимой лазерным лучом, проходящим через центры входного и выходного сечения трубы, с помощью позиционно-чувствительного фотоприемника, расположенного на передней панели измерительного зонда. Лазерный модуль, формирующий лазерный луч, устанавливается на противоположный (относительно входа измерительного зонда) торец контролируемой трубы.

Опрос лазерных датчиков и позиционно-чувствительного фотоприемника, а также обработка результатов измерений производится с помощью микроконтроллера, расположенного внутри измерительного зонда.

Обмен данными между микроконтроллером и персональным компьютером (ПК) осуществляется по беспроводному каналу Wi-Fi.

Управление измерительным зондом осуществляется с помощью программного обеспечения (ПО) «IDP_comp», установленного на персональном компьютере.

С помощью ПО осуществляется передача результатов измерений диаметра и отклонений точек оси трубы от опорного лазерного луча в контролируемых сечениях трубы на ПК. На основании данных отклонений точек оси трубы от опорного лазерного луча вычисляется отклонение оси трубы от прямолинейности.

Приборы выпускаются в 32 модификациях, приведенных в таблице 4, отличающихся диапазонами измерений внутреннего диаметра.

Условное обозначение модификаций ИДП-ХХХ/ХХХ,

где ХХХ/ХХХ - номинальное нижнее значение диапазона измерений/ номинальное верхнее значение диапазона измерений диаметра.

Конструктивно прибор состоит из измерительного зонда, перемещаемого внутри контролируемой трубы, и лазерного модуля, устанавливаемого на торец трубы.

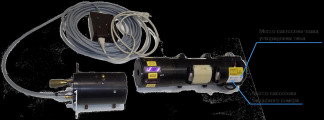

Общий вид приборов для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

Рисунок 1 - Общий вид приборов с указанием мест нанесения знака утверждения типа и

заводского номера

Пломбирование приборов для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП, а также нанесение знака поверки на приборы не предусмотрено. Цифровое обозначение заводского номера наносится в виде наклейки на корпус измерительного зонда.

Программное обеспечение

Программное обеспечение «IDP_comp» установлено на жестком диске компьютера. Функции, дающие возможность изменения программного обеспечения пользователем, в программной оболочке отсутствуют.

Идентификационные данные программного обеспечения приборов приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IDP comp

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений внутреннего диаметра, мм

от Бн до Бв

Диапазон нижнего номинального значения диаметра, Бн, мм

от 98 до 200

Диапазон верхнего номинального значения диаметра, Бв, мм

от 108 до 210

Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра, мм

±0,02

Пределы измерений отклонений точек оси трубы от опорной прямой, мм

±4,5

Диапазон измерений расстояний до контролируемого сечения, м

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений расстояний до контролируемого сечения, мм

±1

Пределы допускаемой абсолютной погрешности измерений отклонений точек оси трубы от опорной прямой, мм

±0,05

Цена единицы наименьшего разряда показывающего устройства, мм:

-    при измерении диаметра и отклонений точек оси трубы от опорной прямой

-    при измерении расстояний до контролируемого сечения

0,001 0, 1

Таблица 3 -Основные технические характеристики

Наименование характеристики

Значение

Диаметры контролируемых труб, мм

от 98 до 210

Длина контролируемых труб, м

от 0,5 до 20

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220+33

50/60

Потребляемая мощность, В А, не более

24

Условия эксплуатации:

-температура окружающей среды, °С -относительная влажность, %, не более

от +10 до +35 80

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч

5000

Таблица 4 - Габаритные размеры и масса измерительного зонда

Модификация

Габаритные размеры, мм, не более

Масса, кг, не более

Диаметр

Длина

ИДП-098/108

108

412

6,0

ИДП-100/110

110

412

6,0

ИДП-105/115

115

412

6,0

ИДП-110/120

120

412

6,0

ИДП-115/125

125

412

6,0

ИДП-120/130

130

412

6,5

ИДП-125/135

135

412

6,5

ИДП-130/140

140

412

6,5

ИДП-135/145

145

412

6,5

ИДП-140/150

150

412

7,0

ИДП-145/155

155

412

7,0

ИДП-150/160

160

412

7,0

Модификация

Габаритные размеры, мм, не более

Масса, кг, не более

Диаметр

Длина

ИДП-155/165

165

412

7,0

ИДП-160/170

170

412

7,5

ИДП-165/175

175

412

7,5

ИДП-170/180

180

412

7,5

ИДП-175/185

185

412

7,5

ИДП-180/190

190

412

8,0

ИДП-185/195

195

412

8,0

ИДП-190/200

200

412

8,0

ИДП-195/205

205

412

8,0

ИДП-200/210

210

412

8,0

ИДП-100/120

120

412

6,0

ИДП-110/130

130

412

6,0

ИДП-120/140

140

412

6,5

ИДП-130/150

150

412

6,5

ИДП-140/160

160

412

7,0

ИДП-150/170

170

412

7,0

ИДП-160/180

180

412

7,5

ИДП-170/190

190

412

7,5

ИДП-180/200

200

412

8,0

ИДП-190/210

210

412

8,0

Знак утверждения типа

наносится в виде наклейки на корпус измерительного зонда и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измерительный зонд

ИДП-ХХХ/ХХХ

1шт.

Приспособление контрольное

ИДП.03.000

1 шт.

Приспособление контрольное

ИДП.04.000

1 шт.

Кольцо установочное

ИДП.06.000

1 шт.

Зарядное устройство

-

1 шт.

Ноутбук в комплекте с блоком питания

-

1 шт.*

Программное обеспечение

IDP comp

1 шт.

Руководство по эксплуатации

ИДП.02.002 РЭ

1 экз.

Методика поверки

-

1 экз.

*- Поставляется по дополнительному заказу

Сведения о методах измерений

приведены в эксплуатационном документе ИД!1.02.002 РЭ «Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДП. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы

ТУ 26.51.66-031-72884111-2021 «Приборы для измерений внутреннего диаметра и отклонений от прямолинейности оси трубы ИДИ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «НПП «ПРИЗМА» (ООО «НПП «ПРИЗМА»)

ИНН 6670052990

Адрес: 620085, г. Екатеринбург, ул. 8 Марта, стр.205, оф.319 Телефон: (343) 268-45-72

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
