| Номер в госреестре | 85879-22 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | UPC-230 |
| Изготовитель | Load Controls Inc., США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные UPC-230 (далее - преобразователи) предназначены для преобразований мощности переменного тока в электрические выходные сигналы силы и напряжения постоянного тока.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов мощности переменного тока, измерении, обработке и выдаче электрических выходных сигналов силы и напряжения постоянного тока, пропорциональных входному сигналу.

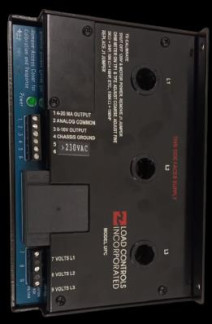

Конструктивно преобразователи состоят из печатной платы в металлическом корпусе. Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом штамповки на шильд.
Конструкцией преобразователей не предусмотрено пломбирование.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.
К утвержденному типу относятся преобразователи с заводскими номерами 174245, 174246, 174247.
Нанесение знака утверждение типа на корпус преобразователей не предусмотрено.
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микропроцессор преобразователей на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики
| Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к диапазону выходного сигнала) погрешности преобразований, % |
| от 68,83 до 3730 Вт (от 45 до 65 Гц) | от 4 до 20 мА от 0 до 10 В | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Г ц | от 184 до 276 от 45 до 55 |
| Потребляемая мощность, ВА, не более | 3 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 203x45x136 |
| Масса, кг, не более | 1,0 |
| Рабочие условия измерений: - температура окружающей среды, °С | от 0 до +60 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 6 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный UPC-230 (зав.№№ 174245, 174246, 174247) | - | 3 шт. |
| Паспорт (зав.№№ 174245, 174246, 174247) | ЦРС-230.00.001.ПС | 3 экз. |
| Руководство по эксплуатации | ЦРС-230.00.001.РЭ | 1 экз. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Правообладатель
Load Controls Inc., США
Адрес: 53 Technology Park Road, Sturbridge, MA 01566, USA
Тел.: +1 888-600-3247
Web-сайт: https://www.loadcontrols.com/
