| Номер в госреестре | 85880-22 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | АСП |
| Изготовитель | Общество с ограниченной ответственностью "АГРОСТРОЙПОРТАЛ" (ООО "АСП"), Ростовская обл., г. Шахты |
| Год регистрации | 2022 |
| Срок свидетельства | 17.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные АСП (далее - весы) предназначены для измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.
Весы состоят из:
- грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);
- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).
ГПУ включает в себя от одной до шести секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.
В весах используются следующие датчики:
- датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 44780-10), модификации: МВ 150-20-С3, МВ 150-30-С3;
- датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 53673
13), модификации: М70-10-С3, М70-15-С3, М70-20-С3, М70-25-С3, М70-30-С3;
- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 60480-15), модификации: C16A, C16i, С2А;
- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай (регистрационный номер в ФИФОЕИ 20784-09), модификации: C16A, C16i, С2А;
- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 75819-19), модификации: ZSFY, ZSFY-D, CLC, EDS, EDSK, EDSB, EDSC;
- датчики весоизмерительные тензорезисторные «QS, S, LS, D, PST, USB» производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (регистрационный номер в ФИФОЕИ 57673
14) модификации: QS, SQB;
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, ^lumn производства «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: BM14G, ВМ14К, HM14H1, HM9B, Н8С, BM8D;
- датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55634-19), модификации: DHM9B, DHM14H1, DBM14G;
- датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер в ФИФОЕИ 50842-12) модификации: 740-С3;
- датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 56685-14) модификации: WBK-20, WBK-30;
- датчики весоизмерительные цифровые МВЦ производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 4600810), модификации: МВЦ-20-С3, МВЦ-30-С3;
- датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54471-13) модификации: WBK-20D; WBK-30D.
В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:
- приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: CI-5200A, CI-5010A, CI-6000A, CI-201A, CI-200A;
- терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54472-13), модификации: CI-200D, CI-201D, CI-600D, NT-580D;
- весоизмерительный преобразователь ТВ (регистрационный номер в ФИФОЕИ 3779408), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-015, ТВ-017, ТВ-003/05Д, ТВИ-003/05Д;
- приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 55918-13) модификации: М0601;
- приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС;
- приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/6Я, МИ ВДА/12Ц, МИ ВДА/12ЦС;
- приборы весоизмерительные WE производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61808-15), модификации: WE2107, WE2108;
- приборы весоизмерительные DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61809-15) модификации: DWS2103.
Весы включают в себя модификации, различающиеся исполнением, способом установки на месте эксплуатации (платформенные или колейные) максимальной нагрузкой (Max), размерами грузоприемного устройства и количеством секций, из которых это устройство
состоит.
Пример расшифровки обозначения весы автомобильные АСП-[1]-[2]-[3]-[4], где:
[1] - максимальная нагрузка (от 20 до 120 т);
[2] - длина грузоприемного устройства (не более 24 м);
[3] - количество секций грузоприёмного устройства (от 1 до 4);
[4] - вид исполнения (К-колейные, П-платформенные).
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматическое устройство установки на нуль (Т.2.7.2.3)
- устройства первоначальной установки нуля весов (Т.2.7.2.4);
- устройство индикации отклонения от нуля (4.5.5);
- устройство полуавтоматической установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:
- товарный знак предприятия-изготовителя;
- наименование, тип весов;
- класс точности;
- максимальная нагрузка (Мах), кг;
- минимальная нагрузка (Min), кг;
- действительная цена деления, кг;
- поверочный интервал весов в виде е;
- диапазон рабочих температур (от + до -);
- заводской (серийный) номер;
- год выпуска;
- параметры электропитания;
- наименование предприятия-изготовителя;
- номер ТУ;
- страна производитель.
Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

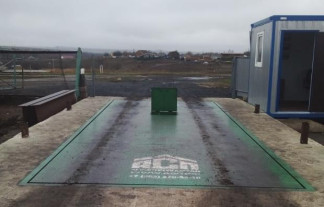

Общий вид ГПУ весов представлен на рисунке 1.
Место закрепления маркировочной таблички
т
Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.
Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 2.
| Модель индикатора или терминала | Идентифик ационное наименова ние ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Другие идентификационные данные (если они имеются) |
| 1 | 2 | 3 | 4 | 5 |
| CI-6000A | - | 1.01, 1.02,1.03 | - | - |
| CI-5010A | - | 1.0010, 1.0020, 1.0030 | - | - |
| +И-5200А | - | 1.0010, 1.0020, 1.0030 | - | - |
| CI-200A | - | 1.20, 1.21, 1.22 | - | - |
| И-201А | - | 1.00,1.01,1.02 | - | - |
| CI-200D | - | 2.02, 2.03, 2.04, 2.05,2.06 | - | - |
| CI-201D | - | 2.02, 2.03, 2.04, 2.05,2.06 | - | - |
| NT-580D | - | 2.03, 2.04, 2.05, 2.06,2.07 | - | - |
| CI-600D | - | 1.00, 1.01,1.02, 1.03, 1.04 | - | - |
| ТВ-015 | - | 10.Х* | - | - |
| ТВ-017 | - | 12.Х* | - | - |
| ТВ-003/05Д | - | М16.ХХХ*** | - | - |
| ТВИ-003/05Д | - | SC-XXX*** | - | - |
| ТИТАН 6 | - | V1.X* | - | - |
| ТИТАН 12 | - | V1.X* | - | - |
| ТИТАН 3ЦС | - | UER 3.6Х* | - | - |
| ТИТАН 3Ц | - | UER 3.6Х* | - | - |
| ТИТАН 12С | - | V1. Х* | - | - |
| ТИТАН Н12Ж | - | 643A Х* | - | - |
| ТИТАН Н22С | - | 643A Х* | - | - |
| ТИТАН Н22ЖС | - | 643A Х* | - | - |
| DWS2103 | - | не ниже P2ХХ** | - | - |
| WE2107 | - | не ниже Р7Х* | - | - |
| WE2108 | - | не ниже Р8Х* | - | - |
| МИ ВДА/12Я | - | U2.01 | - | - |
| МИ ВДА/7Я | - | U2.01 | - | - |
| МИ ВДА/6Я | - | U2.01 | - | - |
| МИ ВДА/12Ц | - | U3.01 | - | - |
| МИ ВДА/12ЦС | - | U3.01 | - | - |
| М0601 | - | Не ниже Ed 5.ХХ** | - | - |
| Примечание * обозначения «X» (где «X» принимает значения от 0 до 9) не относится к метрологическому значению ПО. | ||||
| ** обозначения «ХХ» (где «XX» принимает значения от 00 до 99) не относятся к метрологически значимому ПО | ||||
| *** обозначения «ХХХ» не относятся к метрологически значимому ПО | ||||
Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................средний (III)
Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2, остальные метрологические характеристики весов - в таблице 3, основные технические характеристики весов - в таблице 4.
| Обозначение модификации | Мах, кг | Min, кг | г к 43 II е | n |
| 1 | ||||
| АСП -20-[2]-[3]-[4] | 20000 | 200 | 10 | 2000 |
| АСП -30-[2]-[3]-[4] | 30000 | 200 | 10 | 3000 |
| АСП -40-[2]-[3]-[4] | 40000 | 400 | 20 | 3000 |
| АСП -60-[2]-[3]-[4] | 60000 | 400 | 20 | 3000 |
| АСП -80-[2]-[3]-[4] | 80000 | 1000 | 50 | 1600 |
| АСП -100-[2]-[3]-[4] | 100000 | 1000 | 50 | 2000 |
| АСП -120-[2]-[3]-[4] | 120000 | 1000 | 50 | 2400 |
Таблица 3 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Показания индикации массы, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т-) | 50 % от Max |
| Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации): - Min < m < 500e - 500е <m < 2000е - 2000е <m < Max | ±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е) |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 4 - Основные технические характеристики весов
| Наименование характеристики | Значение |
| Параметры электропитания весов от сети переменного тока: - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, ВтА, не более: | 25 |
| Диапазон рабочих температур для индикаторов и терминалов, 0C | от - 10 до +40 |
| Диапазон рабочих температур для размещения ГПУ, при использовании датчиков 0C: - QS, SQB; - BM14G, BM14K, HM14H1, 740-С3, М-70-10-С3, М-70-15-С3, М-70-20-С3, М-70-25-С3, М-70-30-С3, МВ150-20-С3, МВ150-30-С3, HM9B, H8C, BM8D, МВЦ-20-С3, МВЦ-30-С3; -С2А; - ZSFY, ZSFY-D, CLC, EDS, EDSK, EDSB, EDSC, WBK-20D, WBK-30D; -WBK-20, WBK-30; - С16А, C16i. | от -10 до +40 от -30 до +40 от -30 до +50 от -40 до +40 от -40 до +50 от -50 до +50 |
| Габаритные размеры ГПУ весов, м, не более: - длина - ширина - высота | 24 4 0,6 |
| Масса весов, т, не более: | 15 |
| Средний срок службы, лет, не менее: | 10 |
наносится на маркировочную табличку, закрепленную на ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные АСП | - | 1 шт. |
| Руководство по эксплуатации весов | 26.51.6-001-21450500 РЭ | 1 шт. |
| Паспорт весов | 26.51.6-001-21450500 ПС |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации на весы автомобильные АСП.
1. Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»
2. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
3. ТУ 26.51.6-001-21450500-2021 «Весы автомобильные «АСП». Технические условия».
Правообладатель
Общество с ограниченной ответственностью «АГРОСТРОЙПОРТАЛ» (ООО «АСП») Адрес: 346513, Ростовская обл., г. Шахты, ул. Володарского, д. 47Б ИНН: 6155082247 E-mail: agrostroyportal@mail.ru
