| Номер в госреестре | 85881-22 |
| Наименование СИ | Датчики индуктивные |
| Обозначение типа СИ | BI8-M18 |
| Изготовитель | Hans Turck GmbH & Co. KG, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 17.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики индуктивные BI8-M18 (далее - датчик) предназначены для измерений перемещения (воздушного зазора).
Принцип действия основан на изменении индуктивности датчика при изменении расстояния между чувствительным элементом датчика и металлическим объектом, и последующем преобразовании в пропорциональный унифицированный сигнал постоянного тока от 0 до 20 мА или сигнал напряжения постоянного тока от 0 до 10 В.
Конструктивно датчики выполнены в виде металлического цилиндрического корпуса с проходной резьбой на внешней поверхности корпуса. С одной стороны датчика расположен чувствительный элемент с рабочей поверхностью из пластика, с другой - соединительная часть, в зависимости от исполнения, выполненная в виде неразъемного кабеля или соединительного штекерного разъема. Питание датчика осуществляется от внешнего источника питания.
Датчики выпускаются в следующих модификациях: BI8-M18-LIU, BI8-M18-LIU 10M и BI8-M18E-LIU-H1141, которые отличаются конструктивным исполнением. Соединительная часть датчиков модификации BI8-M18E-LIU-H1141 выполнена в виде соединительного штекерного разъема. Соединительная часть датчиков модификаций BI8-M18-LIU и BI8-M18-LIU 10M выполнена в виде неразъемного кабеля длиной 2 и 10 метров, соответственно.
Общий вид датчиков индуктивных BI8-M18 представлен на рисунке 1. Пломбирование датчиков не предусмотрено. Заводские номера наносятся на корпус датчика методом гравировки в виде цифро-буквенного обозначения, состоящего из пяти символов - арабских цифр или комбинации арабских цифр и букв латинского алфавита. Нанесение знака поверки на средство измерений не предусмотрено.

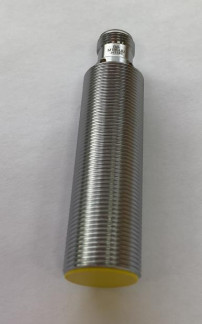

Рисунок 1 - Общий вид датчиков индуктивных BI8-M18
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещения, мм | от 1 до 5 |
| Пределы основной допускаемой приведенной к диапазону измерений погрешности измерений перемещения, % | ±5 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений перемещения, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,06 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Масса (без кабеля), кг, не более | 0,2 |
| Габаритные размеры (диаметрхдлина), мм, не более | 18x72 |
| Длина кабеля, м, не более: | |
| BI8-M18-LIU | 2 |
| BI8-M18-LIU 10M | 10 |
| Диапазон рабочих температур, °С | от -25 до +70 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчик индуктивный BI8-M18 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 3 «Правила и условия эксплуатации» и разделе 4 «Правила монтажа» руководства по эксплуатации «Датчики индуктивные BI8-M18. Руководство по эксплуатации»
Техническая документация изготовителя
Правообладатель
Hans Turck GmbH & Co. KG, Германия
Адрес: Witzlebenstr. 7, 45472 Mulheim an der Ruhr, Germany
Телефон: +49 208 4952-0
Факс: +49 208 4952-264
E-mail: more@turck.com
Web-сайт: www.turck.com
