| Номер в госреестре | 85882-22 |
| Наименование СИ | Системы цифровой радиографии |
| Обозначение типа СИ | Новоскан |
| Изготовитель | Общество с ограниченной ответственностью ООО "ТиВиЭн Технолоджи" (ООО "ТиВиЭн Технолоджи"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 17.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы цифровой радиографии Новоскан (далее - системы) предназначены для измерений линейных размеров объектов на цифровых изображениях при проведении неразрушающего контроля радиографическим методом.
Принцип работы систем основан на преобразовании изображения, полученного на цифровой панели, фосфорной пластине или пленке в цифровое изображение, его дальнейшей обработке и анализе.
Под действием рентгеновского или гамма-излучения на носителе (цифровой панели, фосфорной пластине или рентгеновской пленке) формируется изображение, которое далее оцифровывается и обрабатывается при помощи программного обеспечения.
Системы выпускаются в трех модификациях Новоскан DR, Новоскан CR, Новоскан DG.
Конструктивно системы модификации Новоскан DR состоят цифровой панели (плоской или гибкой) определенного размера и компьютера (планшета) с программным обеспечением.
Конструктивно системы модификации Новоскан CR и Новоскан DG состоят из сканирующего устройства, носителя изображения и компьютера (планшета) с программным обеспечением.
В модификации Новоскан DR под действием излучения изображение формируется и передается на компьютер (планшет) для дальнейшей обработки сразу через цифровую панель.
В модификации Новоскан CR под действием излучения изображение формируется на фосфорной пластине, после чего пластина сканируется и полученное изображение обрабатывается.
В модификации Новоскан DG под действием излучения изображение формируется на пленке, после чего оно оцифровывается и обрабатывается.
Новоскан DR может выпускаться в различных исполнениях: Новоскан DR, Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д, которые отличаются друг от друга габаритными размерами и формой цифровых панелей.
Новоскан CR может выпускаться в различных исполнениях: Новоскан CR1, Новоскан CR2, Новоскан CR3, Новоскан CR4, которые отличаются друг от друга габаритными размерами сканирующих устройств.
Новоскан DG может выпускаться в различных исполнениях: Новоскан DG1, Новоскан DG2, Новоскан DG3, Новоскан DG4 которые отличаются друг от друга габаритными размерами сканирующих устройств.
Общий вид систем представлен на рисунках 1 -3.
Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Наименование системы, модификация, исполнение и заводской номер в буквенно-числовом формате указаны на этикетке на задней панели прибора.
а) Новоскан DR П, Новоскан DR В, Новоскан DR Р, Новоскан DR Д

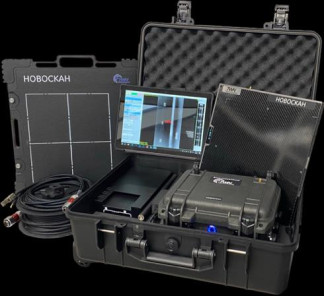

Рисунок 1 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан DR в различных исполнениях
г) Новоскан CR4
Рисунок 2 - Общий вид систем цифровой радиографии Новоскан модификации Новоскан CR в различных исполнениях
В системах установлено программное обеспечение, которое выполняет функции визуализации объектов контроля, обработки данных, измерений линейных размеров дефектов.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО НОВОСКАН |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.7.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров*, мм Модификация Новоскан DR Модификация Новоскан CR Модификация Новоскан DG | от 0,2 до 290 от 0,2 до 235 от 0,2 до 600 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±(0,1+0,01-Х), где Х - измеренное значение, мм |
| * Диапазон измерений может быть ограничен размерами цифровой панели (указывается на этикетке) или габаритными размерами носителей изображений, входящих в комплект поставки | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение, В | от 200 до 240 |
| Габаритные размеры, мм, не более Модификация Новоскан DR (цифровая панель) | |
| - длина | 3500 |
| - ширина | 500 |
| - высота | 300 |
| Модификация Новоскан CR | |
| - длина | 1210 |
| - ширина | 780 |
| - высота | 260 |
| Модификация Новоскан DG | |
| - длина | 530 |
| - ширина | 765 |
| - высота | 830 |
| Масса, кг, не более | |
| Модификация Новоскан DR (цифровая панель) | 20 |
| Модификация Новоскан CR | 36 |
| Модификация Новоскан DG | 60 |
| Условия эксплуатации: - температура окружающего воздуха, оС | |
| Модификация Новоскан DR (цифровая панель) | от -20 до +50 |
| Модификация Новоскан CR | от 0 до +40 |
| Модификация Новоскан DG | от 0 до +40 |
| - относительная влажность воздуха при 25 оС, %, не более | |
| Модификация Новоскан DR (цифровая панель) | от 10 до 90 |
| Модификация Новоскан CR | от 15 до 95 |
| Модификация Новоскан DG | от 15 до 95 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система* | - | 1 шт. |
| Носитель изображения (пленка/ фосфорная пластина) для модификаций Новоскан CR и Новоскан DG* | - | 1 шт. * |
| Компьютер/планшет* | - | 1 шт. |
| Программное обеспечение | - | 1 комплект. |
| Руководство по эксплуатации | - | 1 экз. |
| * Состав системы определяется при заказе в зависимости от модификации | ||
приведены в разделе 2 «Работа с системами модификации Новоскан DR», разделе 3 «Работа с системами модификации Новоскан DG» и разделе 4 «Работа с системами модификации Новоскан CR» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ТУ 28.99.39-002-40843429-2021 «Системы цифровой радиографии Новоскан. Технические условия»
Правообладатель
Общество с ограниченной ответственностью ООО «ТиВиЭн Технолоджи»
(ООО «ТиВиЭн Технолоджи»)
ИНН 6732182783
Адрес: 117105, г. Москва, проезд Нагатинский 1-Й, д. 2 стр. 12, этаж/помещ. 2/II ком. №7а Телефон: +7 (499) 380-62-92 Web-сайт: www.twn-technology.ru E-mail: info@twn-technology.ru
| Зарегистрировано поверок | 60 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
