| Номер в госреестре | 85886-22 |
| Наименование СИ | Осадкомеры весовые |
| Обозначение типа СИ | ОВ-01 |
| Изготовитель | Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор"), г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 17.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осадкомеры весовые ОВ-01 (далее - осадкомеры) предназначены для автоматических измерений количества выпавших атмосферных осадков жидкого, твердого и смешанного типов и предоставления по цифровому интерфейсу результатов измерений при их запросе.
Осадкомеры состоят из приемной емкости для сбора и накопления осадков (бочка), весового блока и кожуха. В состав весового блока входят платформа, пластина опорная и труба приемная. На платформе установлены блок электронный, тензодатчик, болт транспортировочный, уровень пузырьковый, соединитель электрический, стакан.
Блок электронный представляет собой набор электронных плат, размещенных в корпусе. Кожух устанавливается на платформу. На кожухе с внутренней стороны проложены провода к нагревателю и датчику температуры горловины. На кожухе размещен электрический соединитель. Кожух крепится к платформе тремя замками-защелками. Кожух покрыт белым цветом для снижения температурного влияния солнечного излучения.
Бочка представляет собой пластиковую емкость, устанавливаемую на опорную пластину и закрепляемую с помощью ремней к стойкам, на которых закреплена приемная труба.
Для предотвращения образования на горловине осадкомеров инея/льда в конструкцию горловины встроен нагреватель.
Принцип действия осадкомеров заключается в преобразовании электрического сигнала с тензодатчика, пропорционального массе осадков в бочке, в количество осадков. Электрический сигнал, пропорциональный измеряемой нагрузке, от тензодатчика поступает в блок электронный, где происходит его преобразование в цифровой код с последующим вычислением и передачей результатов измерений количества выпавших твердых, жидких и смешанных атмосферных осадков по последовательному интерфейсу RS-485.
Знак поверки наносится внутри блока электронного в виде наклейки, на свидетельство о поверке (в случае его оформления) и/или в формуляр осадкомеров. Заводской номер осадкомера, состоящий из четырёх цифр, наносится на табличку, прикреплённую снаружи корпуса блока электронного. Знак утверждения типа наносится на табличку блоков электронных и на титульные листы эксплуатационных документов типографским способом. Пломбирование осадкомеров весовых ОВ-01 наносится в виде наклейки внутри корпуса блока электронного.

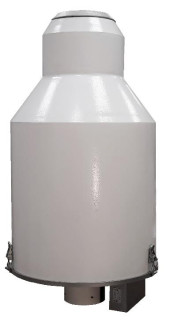

Общий вид осадкомеров весовых ОВ-01 представлен на рисунке 1. Место пломбирования осадкомеров весовых ОВ-01, места нанесения знака поверки, заводского номера, знака утверждения типа осадкомеров представлены на рисунке 2.
Осадкомеры имеют программу «ОВ-01 Сервис» МЕКР.00705-01, которая обеспечивает прием, обработку, отображение результатов измерений, проверку состояния осадкомеров, проведение поверки.
Осадкомеры имеют встроенную программу, которая размещена в микроконтроллере осадкомеров и предназначена для управления работой осадкомеров, сбора, обработки и передачи измерительной информации.
Влияние программы «ОВ-01 Сервис» и встроенной программы осадкомеров (далее - ПО осадкомеров весовых ОВ-01) учтено при нормировании метрологических характеристик осадко-меров.
Уровень защиты ПО осадкомеров весовых ОВ-01 - «средний» в соответствии с Р 50.2.077-2014. Наименование и версия ПО осадкомеров весовых ОВ-01 представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО осадкомеров весовых ОВ-01
| Наименование | Идентификационные данные (признаки) | Значение |
| Программа «ОВ-01 Сервис» | Идентификационное наименование | AppMaintenance MEKR.00705-01 |
| Номер версии (идентификационный номер) | не ниже 1.7 | |
| Цифровой идентификатор | 1AE678EF (CRC32)* | |
| Встроенная программа | Идентификационное наименование | Percipitation OV-01 |
| Номер версии (идентификационный номер) | не ниже 2.1 | |
| Цифровой идентификатор | 5ABE8559 (CRC32)** | |
| * контрольная сумма указана для версии 1.7 ** контрольная сумма указана для версии 2.1 | ||
Основные метрологические и технические характеристики приведены в таблицах 2, 3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества осадков, мм | от 0,2 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,1 + 0,01-M*) |
| *M - измеренное значение количества осадков, мм | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диаметр приемного отверстия, мм | 159,6±0,1 |
| Напряжение питания постоянного тока составных частей осадкомера весового ОВ-01, В: -блока электронного (далее - БЭ) -нагревательного элемента | от 9,5 до 30 12,0±0,5 |
| Наименование характеристики | Значение | |
| Мощность потребления составными частями осадкомера весового 0В-01, Вт, не более (при питании напряжением 12 В): - БЭ - нагревательного элемента (при включенном состоянии) | 0,5 50 | |
| Тип интерфейса | RS-485 | |
| Протокол обмена | MODBUSRTU | |
| Длина кабеля подключения, м, не более | 1000 | |
| Габаритные размеры, мм, не более | диаметр | высота |
| 472 | 1066 | |
| Масса, кг, не более | 25 | |
| Номинальное значение внутреннего диаметра стакана (крепление осадкомера на опоре), мм | 116 | |
| Номинальное значение объема приемной емкости, л | 30 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от -40 до +50 до 100 | |
| Средний срок службы, лет | 10 | |
| Наработка до отказа, часов | 10000 | |
Знак утверждения типа наносится
на шильд блока электронного осадкомера весового ОВ-01 и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность осадкомера весового ОВ-01
| Наименование | Обозначение | Коли чество |
| Осадкомер весовой 0В-01 | МЕКР.416131.008 | 1шт |
| Программа «ОВ-01 Сервис» | МЕКР.00705-01 | - |
| Руководство по эксплуатации | МЕКР.416131.008 РЭ | 1экз. |
| Формуляр | МЕКР.416131.008 ФО | 1экз. |
Приведены в разделе 2 «Использование по назначению» руководства по эксплуатации МЕКР.416131.008 РЭ.
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Технические условия МЕКР.416131.008 ТУ «Осадкомер весовой 0В-01. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Метеоприбор»
(ООО «Метеоприбор»)
ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, д. 16, помещ. 2 Телефон (факс): +7 (3812) 90-09-32, +7 (3812) 90-08-73 Сайт: http://www.omskmeteo.com/
E-mail: info@omskmeteo.com
