Пресс испытательный ВC 125/30, 85889-22

Пресс испытательный ВС 125/30 предназначен для измерений силы (нагрузки) и линейных размеров (деформации) образцов при испытаниях на сжатие ящиков из картона.
Карточка СИ
Номер в госреестре 85889-22
Наименование СИ Пресс испытательный
Обозначение типа СИ ВC 125/30
Изготовитель INGENIERIA Y DESARROLLO DE MAQUINAS S.L.(IDM test), Испания
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пресс испытательный ВС 125/30 предназначен для измерений силы (нагрузки) и линейных размеров (деформации) образцов при испытаниях на сжатие ящиков из картона.

Описание

Конструктивно пресс состоит из основания, закрытого защитными панелями, внутри которого расположены электродвигатель и система привода, а также блок питания, электронный блок управления и электрические схемы. На основание установлены направляющие колонны. Внутри колонн расположены приводные винты и направляющие, вдоль которых перемещается подвижная траверса, на которой закреплена верхняя подвижная нажимная плита. Нижняя неподвижная нажимная плита установлена на основании и опирается на три датчика силоизмерителя.

Пресс испытательный представляет собой измерительную установку, включающую в себя функционально объединённые системы совместных измерений силы и изменений линейных размеров образцов при их деформировании (сжатии) с постоянной заданной скоростью. ^ecc содержит два измерительных канала: канал измерений силы (силоизмеритель) и канал измерений перемещения (измеритель перемещения нажимной плиты). Перемещение нажимной плиты является мерой изменения линейных размеров (деформации) испытываемых образцов.

Принцип действия канала измерений силы заключается в преобразовании тензорезисторными датчиками силоизмерителя нагрузки, воздействующей на образец, в электрический сигнал. Сигналы от трёх датчиков суммируются и передаются в электронный блок управления, расположенный внутри корпуса пресса.

Канал измерений перемещений содержит оптический преобразователь, регистрирующий вращение ротора электродвигателя, которое определяет перемещение и скорость перемещения нажимной плиты. Количество электрических импульсов от оптического преобразователя, передаваемых в электронный блок управления, пропорционально перемещению плиты, а количество импульсов в единицу времени - её скорости.

Электронный блок управляет всеми измерительными операциями. Он обрабатывает сигналы датчиков силоизмерителя и количество импульсов оптического преобразователя, производит обработку поступающих цифровых данных, и измеренные значения силы и перемещения отображаются на дисплее. Электронный блок обеспечивает регулировку скорости перемещения траверсы, хранение измерительных данных, их статистическую обработку и отображение на дисплее измерительной информации.

При проведении измерений испытываемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до разрушения.

К прессам данного типа относится пресс испытательный ВС 125/30 с заводским номером 0506N003.

Нанесение знака поверки на пресс испытательный не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения.

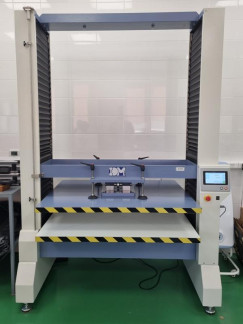

Общий вид пресса представлен на рисунке 1.

Пломбирование пресса не предусмотрено.

Программное обеспечение

ПО предназначено для управления режимами работы пресса, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и не влияет на метрологические характеристики пресса.

Метрологически значимая часть ПО защищена от непреднамеренных и преднамеренных изменений ключом электронной защиты.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

недоступно пользователю

Номер версии (идентификационный номер) ПО

не ниже 3.0.329-0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы, кН

от 1 до 10

Пределы допускаемой относительной погрешности измерений силы, %

±2

Скорость сближения сжимающих плит, мм/мин

10

Пределы допускаемой абсолютной погрешности измерений скорости сближения сжимающих плит, мм/мин

±3

Диапазон измерений деформации, мм

от 0 до 1350

Пределы допускаемой абсолютной погрешности измерений деформации, мм

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Отклонение плит от параллельности, мм, не более

2

Отклонение плит от плоскостности, мм, не более

1

Параметры электрического питания:

- напряжение переменного тока, В

230

- частота переменного тока, Гц

50/60

Габаритные размеры, мм, не более

длина

1740

ширина

1000

высота

2455

Условия эксплуатации:

- температура окружающей среды, оС

от +15 до +25

- относительная влажность, %, не более

80

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус пресса в виде наклейки

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пресс испытательный

ВС 125/30

1 шт.

Сетевой кабель

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз

Сведения о методах измерений

приведены в разделах 4 «Описание компонентов прибора», 5 «Пользовательский интерфейс», 6 «Процедура испытания» документа «Пресс испытательный ВС 125/30. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 22.10.2019 № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы

Правообладатель

INGENIERIA Y DESARROLLO DE MAQUINAS S.L. (IDM test), Испания Адрес: Gurutzegi 16 Pol. Belartza 20018 San Sebastian (Guipuzcoa), Spain Телефон: + 34 943 571 667 Web-carn: http://www.idmtest.com E-mail: info@idmtest.com

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 06.12.2024
