| Номер в госреестре | 85890-22 |
| Наименование СИ | Пресс испытательный |
| Обозначение типа СИ | SC-500 |
| Изготовитель | INGENIERIA Y DESARROLLO DE MAQUINAS S.L.(IDM test), Испания |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пресс испытательный SC-500 предназначен для измерений силы (нагрузки) при испытаниях на сжатие гофрированного картона и его компонентов.
Конструктивно пресс состоит из основания, внутри которого расположены электродвигатель, система привода, электронный блок управления и схемы питания. На основание установлена испытательная колонна. Внутри колонны расположен приводной винт подвижной траверсы и направляющие, вдоль которых перемещается подвижная траверса, на которой закреплена нижняя подвижная нажимная плита. Вверху между колоннами установлена верхняя неподвижная нажимная плита, соединенная с датчиком силоизмерителя.
Пресс представляет собой измерительную установку, содержащую силоизмеритель, предназначенный для измерения силы при деформации (сжатии) образцов с постоянной заданной скоростью.
Электронный блок управляет всеми операциями, обеспечивает регулировку скорости перемещения траверсы, обрабатывает сигналы датчика силоизмерителя и количество импульсов оптического преобразователя, производит обработку поступающих цифровых данных, и измеренные значения силы и перемещения отображаются на дисплее.
При проведении измерений испытуемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до его разрушения.
Принцип действия пресса состоит в преобразовании тензорезисторным датчиком силоизмерителя силы при сжатии образца в электрический сигнал, который передается в электронный блок управления и обработки данных.
К прессам данного типа относится пресс испытательный SC-500 с заводским номером 0401N126.
Нанесение знака поверки на пресс испытательный не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения.

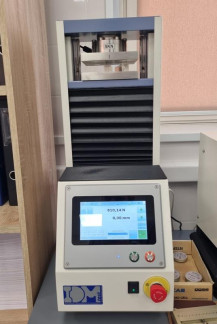

Общий вид пресса испытательного SC-500 представлен на рисунке 1.
Пломбирование пресса не предусмотрено.
ПО предназначено для управления режимами работы пресса, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и не влияет на метрологические характеристики пресса.
Метрологически значимая часть ПО защищена от непреднамеренных и преднамеренных изменений ключом электронной защиты.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно пользователю |
| Номер версии (идентификационный номер) ПО | не ниже 3.0.340-0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, Н | от 50 до 5000 |
| Пределы допускаемой погрешности измерений силы: - абсолютной, в диапазоне измерений от 50 до 100 Н включ., Н - относительной, в диапазоне измерений св. 100 до 5000 Н, % | ±1 ±1 |
| Скорость сближения сжимающих плит, мм/мин | 12,5 |
| Пределы допускаемой абсолютной погрешности измерений скорости сближения сжимающих плит, мм/мин | ± 2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Отклонение от параллельности плит, мм, не более | 0,05 |
| Дискретность отсчета измерения силы, Н | 0,01 |
| Габаритные размеры плит, мм | |
| длина | 150 |
| ширина | 150 |
| Высота рабочей области, мм | 152 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 110/230 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, не более | |
| длина | 270 |
| ширина | 470 |
| высота | 744 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус пресса в виде наклейки
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пресс испытательный | SC-500 | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз |
приведены в разделах 4 «Описание компонентов прибора», 5 «Пользовательский интерфейс», 6 «Процедура испытания» документа «Пресс испытательный SC-500. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 22.10.2019 № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы
Правообладатель
INGENIERIA Y DESARROLLO DE MAQUINAS S.L. (IDM test), Испания Адрес: Gurutzegi 16 Pol. Belartza 20018 San Sebastian (Guipuzcoa), Spain Телефон: + 34 943 571 667 Webern: http://www.idmtest.com E-mail: info@idmtest.com
