| Номер в госреестре | 85891-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 220Б |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 220Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш ХЛ1 и ТФЗМ 220Б-1У У1, которые отличаются друг от друга значениями номинального первичного тока, номинальной вторичной нагрузки и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 220Б-Ш ХЛ1 зав. № 6335, модификации ТФЗМ 220Б-1У У1 зав. № 03681, 04054, 04057.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

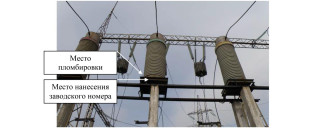

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш ХЛ1
| Наименование характеристики | Значение для заводского номера |
| 6335 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У У1
| Наименование характеристики | Значение для заводских номеров |
| 03681, 04054, 04057 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 220Б-Ш ХЛ1 для модификации ТФЗМ 220Б-1У У1 | от -60 до +40 от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 220Б | 1 шт. |
| Паспорт | ТФЗМ 220Б | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
