Трансформаторы тока ТФЗМ 220Б, 85892-22

85892-22
Трансформаторы тока ТФЗМ 220Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 85892-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ 220Б
Изготовитель ПО "Запорожтрансформатор", Украина
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ 220Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 220Б-1У У1 и ТФЗМ 220Б-1У ХЛ1, которые отличаются друг от друга значениями номинального первичного тока и условиями эксплуатации.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 220Б-Ш У1 зав. № 2237, модификации ТФЗМ 220Б-Ш ХЛ1 зав. № 1930, 2156, 1928, 2163, 2167, 1877, 11918, модификации ТФЗМ 220Б-1У У1 зав. № 4417, 9910, 9999, 10000, модификации ТФЗМ 220Б-1У ХЛ1 зав. № 10333, 10334, 10361, 10326, 10331, 10740.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

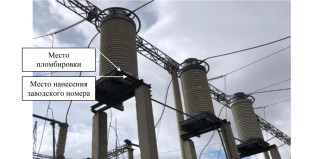

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1

Наименование характеристики

Значение для заводского номера

2237

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш ХЛ1

Наименование характеристики

Значение для заводских номеров

1930, 2156, 1928, 2163, 2167, 1877, 11918

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У У1

Наименование характеристики

Значение для заводских номеров

4417, 9910, 9999, 10000

Номинальное напряжение, кВ

220

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У ХЛ1

Наименование характеристики

Значение для заводских номеров

10333, 10334, 10361, 10326, 10331, 10740

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном, А

2000

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С для модификации

ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-ГУ У1 для модификаций

ТФЗМ 220Б-ГГГ ХЛ1, ТФЗМ 220Б-ГУ ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 220Б

1 шт.

Паспорт

ТФЗМ 220Б

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Правообладатель

ПО «Запорожтрансформатор», Украина

85892-22
Номер в ГРСИ РФ:
85892-22
Производитель / заявитель:
ПО "Запорожтрансформатор", Украина
Год регистрации:
2022
