Сита лабораторные Обозначение отсутствует, 85894-22

Сита лабораторные (далее - сита) предназначены для определения размеров частиц при просеивании сухих и мокрых дисперсных продуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	85894-22
Наименование СИ	Сита лабораторные
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	FILTRA VIBRACION,S.L., Испания
Год регистрации	2022
Срок свидетельства	17.06.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на просеивании сыпучего материала через ячейки заданного

размера.

Сита состоят из обечайки, просеивающего элемента и уплотнительного кольца. Обечайка сит изготавливается круглой формы из нержавеющей стали. В ситах применяются следующие просеивающие элементы:

- проволочное полотно;

- перфорированное (пробивное) полотно круглой и квадратной формы с прямыми и смещенными рядами отверстий.

Конструкция сит не предусматривает защиту от несанкционированного вмешательства и воздействия на метрологические характеристики и параметры точности. Заводские номера в числовом формате нанесены на внешнюю сторону обечайки сит методом лазерной гравировки. Пломбирование сит не предусмотрено.

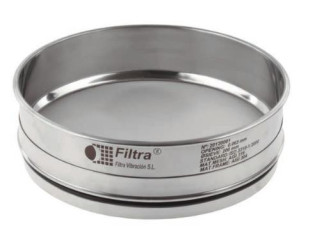

Общий вид сит представлен на рисунках 1, 2, 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 3 — Метрологические характеристики сит лабораторных из проволочного полотна

Номинальный размер ячейки wa, мм	Допускаемые отклонения, мм		Предел допускаемого среднеквадратического отклонения (СКО) результатов измерений размеров ячеек оо, мм	Диаметр проволоки d, мм
	максимального размера ячейки + X	среднего размера ячейки ± Y		Номи нальный диаметр	Допускаемый диапазон
	максимального размера ячейки + X	среднего размера ячейки ± Y		dnom	dmax	dmin
1	2	3	4	5	6	7
125,000	4,0560	3,2960	b*	8,000	9,200	6,800
112,000	3,7390	2,9600	b*	8,000	9,200	6,800
106,000	3,5900	2,8050	b*	6,300	7,200	5,400

1	2	3	4	5	6	7
100,000	3,4380	2,6490		6,300	7,200	5,400
90,000	3,1800	2,3890		6,300	7,200	5,400
80,000	2,9150	2,1290		6,300	7,200	5,400
75,000	2,7790	1,9990		6,300	7,200	5,400
71,000	2,6680	1,8940	b*	5,600	6,400	4,800
63,000	2,4430	1,6850		5,600	6,400	4,800
56,000	2,2400	1,5010		5,000	5,800	4,300
53,000	2,1500	1,4230		5,000	5,800	4,300
50,000	2,0600	1,3440		5,000	5,800	4,300
45,000	1,9060	1,2120	1,000	4,500	5,200	3,800
40,000	1,7480	1,0800	1,000	4,500	5,200	3,800
37,500	1,6670	1,0140	1,000	4,500	5,200	3,800
35,500	1,6010	0,9610	1,000	4,000	4,600	3,400
31,500	1,4670	0,8550	0,907	4,000	4,600	3,400
28,000	1,3450	0,7620	0,801	3,550	4,100	3,000
26,500	1,2920	0,7220	0,757	3,550	4,100	3,000
25,000	1,2380	0,6820	0,714	3,550	4,100	3,000
22,400	1,1430	0,6130	0,641	3,550	4,100	3,000
20,000	1,0520	0,5480	0,575	3,150	3,600	2,700
19,000	1,0130	0,5220	0,547	3,150	3,600	2,700
18,000	0,9740	0,4950	0,520	3,150	3,600	2,700
16,000	0,8940	0,4410	0,467	3,150	3,600	2,700
14,000	0,8110	0,3870	0,413	2,800	3,200	2,400
13,200	0,7770	0,3650	0,392	2,800	3,200	2,400
12,500	0,7470	0,3460	0,374	2,500	2,900	2,100
11,200	0,6900	0,3110	0,339	2,500	2,900	2,100
10,000	0,6360	0,2790	0,307	2,500	2,900	2,100
9,500	0,6130	0,2650	0,294	2,240	2,600	1,900
9,000	0,5890	0,2510	0,281	2,240	2,600	1,900
8,000	0,5420	0,2240	0,254	2,000	2,300	1,700
7,100	0,4970	0,2000	0,229	1,800	2,100	1,500
6,700	0,4770	0,1890	0,218	1,800	2,100	1,500
6,300	0,4560	0,1780	0,207	1,800	2,100	1,500
5,600	0,4200	0,1590	0,188	1,600	1,900	1,300
5,000	0,3870	0,1420	0,171	1,600	1,900	1,300
4,750	0,3730	0,1350	0,164	1,600	1,900	1,300
4,500	0,3590	0,1280	0,157	1,400	1,700	1,200
4,000	0,3300	0,1140	0,143	1,400	1,700	1,200
3,550	0,3040	0,1020	0,130	1,250	1,500	1,060
3,350	0,2920	0,0960	0,124	1,250	1,500	1,060
3,150	0,2790	0,0910	0,118	1,250	1,500	1,060
2,800	0,2570	0,0810	0,108	1,120	1,300	0,950
2,500	0,2380	0,0730	0,098	1,000	1,150	0,850

1	2	3	4	5	6	7
2,360	0,2280	0,0690	0,094	1,000	1,150	0,850
2,240	0,2200	0,0650	0,090	0,900	1,040	0,770
2,000	0,2040	0,0590	0,083	0,900	1,040	0,770
1,800	0,1890	0,0530	0,076	0,800	0,920	0,680
1,700	0,1820	0,0500	0,073	0,800	0,920	0,680
1,600	0,1750	0,0470	0,070	0,800	0,920	0,680
1,400	0,1590	0,0420	0,063	0,710	0,820	0,600
1,250	0,1480	0,0380	0,058	0,630	0,720	0,540
1,180	0,1420	0,0360	0,056	0,630	0,720	0,540
1,120	0,1370	0,0340	0,053	0,560	0,640	0,480
1,000	0,1270	0,0300	0,049	0,560	0,640	0,480
0,900	0,1183	0,0276	0,0455	0,500	0,580	0,430
0,850	0,1139	0,0262	0,0436	0,500	0,580	0,430
0,800	0,1094	0,0248	0,0418	0,450	0,520	0,380
0,710	0,1011	0,0222	0,0384	0,450	0,520	0,380
0,630	0,0935	0,0199	0,0352	0,400	0,460	0,340
0,600	0,0906	0,0190	0,0340	0,400	0,460	0,340
0,560	0,0866	0,0179	0,0324	0,355	0,410	0,300
0,500	0,0805	0,0162	0,0300	0,315	0,360	0,270
0,450	0,0752	0,0147	0,0279	0,280	0,320	0,240
0,425	0,0725	0,0140	0,0268	0,280	0,320	0,240
0,400	0,0698	0,0133	0,0257	0,250	0,290	0,210
0,355	0,0647	0,0120	0,0237	0,224	0,260	0,190
0,315	0,0600	0,0108	0,0219	0,200	0,230	0,170
0,300	0,0582	0,0104	0,0212	0,200	0,230	0,170
0,280	0,0558	0,0098	0,0203	0,180	0,210	0,150
0,250	0,0520	0,0089	0,0188	0,160	0,190	0,130
0,224	0,0487	0,0081	0,0175	0,160	0,190	0,130
0,212	0,0471	0,0078	0,0169	0,140	0,170	0,120
0,200	0,0454	0,0074	0,0163	0,140	0,170	0,120
0,180	0,0427	0,0068	0,0153	0,125	0,150	0,106
0,160	0,0398	0,0063	0,0142	0,112	0,130	0,095
0,150	0,0383	0,0060	0,0137	0,100	0,115	0,085
0,140	0,0368	0,0057	0,0131	0,100	0,115	0,085
0,125	0,0345	0,0052	0,0122	0,090	0,104	0,077
0,112	0,0324	0,0048	0,0115	0,080	0,092	0,068
0,106	0,0314	0,0047	0,0111	0,071	0,082	0,060
0,100	0,0304	0,0045	0,0108	0,071	0,082	0,060
0,090	0,0286	0,0042	0,0101	0,063	0,072	0,054
0,080	0,0268	0,0039	0,0095	0,056	0,064	0,048
0,075	0,0259	0,0037	0,0091	0,050	0,058	0,043
0,071	0,0251	0,0036	0,0089	0,050	0,058	0,043
0,063	0,0236	0,0034	0,0083	0,045	0,052	0,038
0,056	0,0221	0,0032	0,0078	0,040	0,046	0,034
0,053	0,0215	0,0031	0,0076	0,036	0,041	0,031
0,050	0,0209	0,0030	0,0073	0,036	0,041	0,031
0,045	0,0197	0,0028	0,0069	0,032	0,037	0,027
0,040	0,0186	0,0027	0,0065	0,032	0,037	0,027
0,038	0,0181	0,0026	0,0064	0,030	0,035	0,024

1	2	3	4	5	6	7
0,036	0,0176	0,0026	0,0062	0,030	0,035	0,024
0,032	0,0166	0,0024	0,0059	0,028	0,033	0,023
0,025	0,0148	0,0022	0,0052	0,025	0,029	0,021
0,020	0,0133	0,0021	0,0047	0,020	0,023	0,017
* для сит с размером ячеек от 50 до 125 мм расчет СКО результатов измерений размеров ячеек не выполняется

Таблица 4 - Метрологические характеристики сит лабораторных из перфорированного (пробивного) полотна круглой и квадратной формы

Номинальный	Допускаемое отклоне	Расстояние между центрами отверстий P, мм
размер отверстия	ние размера отверстия	Номинальное	Допускаемый
Wa, мм*	± W, мм	расстояние	диапазон
		P ном	Р max	Р min
1	2	3	4	5
125,00	1,00	160,00	184,00	143,00
112,00	0,95	140,00	161,00	126,00
106,00	0,90	132,00	152,00	119,00
100,00	0,85	125,00	144,00	113,00
90,00	0,80	112,00	129,00	101,00
80,00	0,70	100,00	115,00	90,00
75,00	0,70	95,00	109,00	85,00
71,00	0,65	90,00	103,00	81,00
63,00	0,60	80,00	92,00	72,00
56,00	0,55	71,00	82,00	63,50
53,00	0,55	67,00	77,00	60,00
50,00	0,55	63,00	72,50	56,50
45,00	0,50	56,00	64,50	50,50
40,00	0,45	50,00	57,50	45,00
37,50	0,45	47,50	54,60	42,50
35,50	0,40	45,00	51,70	40,50
31,50	0,40	40,00	46,00	36,00
28,00	0,35	35,50	40,80	31,80
26,50	0,35	33,50	38,50	30,00
25,00	0,35	31,50	36,00	28,50
22,40	0,30	28,00	32,20	25,50
20,00	0,30	25,00	29,00	22,50
19,00	0,29	23,60	27,10	21,30
18,00	0,28	22,40	25,80	20,20
16,00	0,27	20,00	23,00	18,00
14,00	0,26	18,00	20,70	16,00
13,20	0,25	17,00	19,50	15,10
12,50	0,24	16,00	18,40	14,30
11,20	0,23	14,00	16,10	12,60
10,00	0,21	12,60	14,50	11,30

1	2	3	4	5
9,50	0,21	12,10	13,80	10,20
9,00	0,20	11,60	13,30	9,80
8,00	0,19	10,40	12,00	9,20
7,10	0,18	9,40	10,80	8,00
6,70	0,17	8,90	10,20	7,50
6,30	0,17	8,50	9,80	7,20
5,60	0,15	7,70	8,90	6,60
5,00	0,14	6,90	7,90	5,90
4,75	0,14	6,60	7,60	5,60
4,50	0,14	6,30	7,20	5,30
4,00	0,13	5,80	6,70	4,90
3,55	0,12	5,20	6,00	4,40
3,35	0,11	5,00	5,70	4,20
3,15	0,11	4,70	5,30	3,90
2,80	0,11	4,35	5,00	3,60
2,50	0,11	3,90	4,50	3,30
2,36	0,11	3,75	4,30	3,20
2,24	0,10	3,60	4,10	3,10
2,00	0,09	3,30	3,80	2,80
1,80	0,08	3,10	3,60	2,70
1,70	0,08	3,00	3,40	2,50
1,60	0,08	2,75	3,20	2,30
1,40	0,08	2,60	3,00	2,20
1,25	0,08	2,45	2,90	2,10
1,18	0,07	2,40	2,70	2,00
1,12	0,07	2,22	2,50	1,80
1,00	0,07	2,00	2,30	1,70
* нижняя граница номинального размера квадратных отверстий составляет 4,00 мм

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Внутренний диаметр обечайки, мм	60	60	75	100	125	150	200	200	203	203	300	305	400	450	500	600
Высота обечайки над просеивающим элементом, мм	25 ± 7	75 ± 7	27 ± 7	22 ± 7	22 ± 7	50 ± 7	25 ± 8	50 ± 8	25 ± 8	50 ± 8	80 ± 8	50 ± 8	65 ± 8	100 ± 8	100 ± 8	110 ± 8
Габаритные размеры: Диаметр, мм, не более Высота, мм, не более	72 50	72 100	87 52	112 47	137 47	162 75	212 50	212 75	215 50	215 75	312 105	317 75	412 90	462 125	512 125	612 135
Масса, кг, не более	0,3	0,4	0,5	0,7	0,8	0,9	1,1	1,1	1,2	1,4	2,0	2,2	2,6	4,4	6,4	8,4
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более	от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность сит лабораторных

Наименование	Обозначение	Количество
Сито	-	1 шт.
Упаковка	-	1 шт.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методах измерений

приведены в разделе «Указания по эксплуатации» документа «Сита лабораторные. Паспорт».

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм.

Техническая документация фирмы изготовителя.

Правообладатель

FILTRA VIBRACION, S.L., Испания

Адрес: C/ Bronce, 1-3 . Pol. Ind. Les Guixeres 08915 - Badalona - Barcelona Телефон: +34 933 956 739
