| Номер в госреестре | 85916-22 |
| Наименование СИ | Сигнализаторы загазованности природным газом |
| Обозначение типа СИ | СЗ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Центр Инновационных Технологий-Плюс" (ООО "ЦИТ-Плюс"), г. Саратов. |
| Год регистрации | 2022 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности природным газом СЗ-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542-2014 или метана).
Сигнализаторы представляют собой стационарные автоматические одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.
Способ отбора пробы - диффузионный.
Условные обозначения и наименования исполнений сигнализаторов приведены в таблице 1.
Таблица 1 - Условные обозначения и наименования исполнений сигнализаторов.
| Условные обозначения | Наименования исполнений | Тип датчика |
| ЯБКЮ.421453.001 | СЗ-1-1ГТ | полупроводниковый термокаталитический |
| ЯБКЮ.421453.001-01 | СЗ-1-1Г, СЗ-1-2Г | |
| ЯБКЮ.421453.001-32 | СЗ-1ДЛВ-420К/24 | оптический |
| ЯБКЮ.421453.031 | СЗ-1-Ш/05, СЗ-1-Ш-485/05 | полупроводниковый термокаталитический |
| ЯБКЮ.421453.111 | СЗ-1-1АГ, СЗ-1-1АГ/05 | |
| ЯБКЮ.421453.115 | СЗ-1Е-485, СЗ-1Е-485/24, СЗ-1Е-485-2, СЗ-1Е-485-2/24, СЗ-1Е-485Р, СЗ-1Е-485Р/24, СЗ-1Е-485Р4, СЗ-1Е-485Р4/24, СЗ-1Е-485Р8, СЗ-1Е-485Р8/24 |
Сигнализаторы исполнений А, Ai, Г, ГТ, Е выполнены в пластмассовом корпусе, исполнения Д - в корпусе из алюминиевого сплава.
Сигнализаторы (кроме исполнения Д) имеют кнопку «Контроль» и световые индикаторы «Питание», «Газ» или «Порог», а также, в зависимости от исполнения: «Отказ», «Клапан», «Клапан закрыт», «Обрыв клапана», «Внешний порог», «Связь».
Сигнализаторы исполнения Д не имеют внешних органов управления и индикаторов.
Сигнализаторы исполнений Г, ГТ, АГ, СЗ-1-1Ai имеют дискретные выходные сигналы, исполнения Е-485 и СЗ-1-1Аь485/05 - интерфейс RS485, Д - унифицированный аналоговый токовый сигнал (4-20) мА по ГОСТ 26.011-80.
Сигнализаторы исполнений СЗ-1Е-485Р, СЗ-1Е-485Р/24, СЗ-1Е-485Р4, СЗ-1Е-485Р4/24, СЗ-1Е-485Р8, СЗ-1Е-485Р8/24 способны передавать информацию о своем состоянии по радиоканалу.
Нанесения знака поверки на сигнализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Общий вид сигнализаторов представлен на рисунке 1.
в) исполнение Д

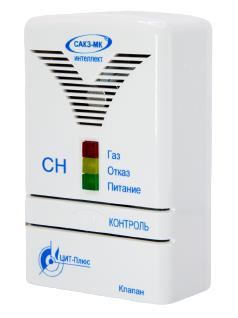

Рисунок 1 - Общий вид сигнализаторов загазованности природным газом СЗ-1
Места пломбирования от несанкционированных действий, место нанесения знака утверждения типа, заводского номера представлены на рисунке 2.
Заводские номера в виде цифро-буквенного обозначения, состоящие из арабских цифр и/или символов латинского алфавита, наносятся фотохимпечатным способом на маркировочную табличку в месте, указанном на рисунке 2.
в) исполнение Ai исполнение Д
Рисунок 2 - Места пломбирования сигнализаторов от несанкционированных действий, место нанесения знака утверждения типа, заводского номера.
Сигнализаторы (кроме исполнения ГТ) имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов обеспечивает выполнение следующих основных функций:
а) метрологически значимая часть:
- обработку измерительной информации от первичного измерительного преобразователя (датчика);
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями;
- формирование выходного аналогового сигнала 4 - 20 мА (только для исполнения
Д);
- проведение настройки сигнализатора;
б) метрологически незначимая часть:
- прием дискретных сигналов от внешних устройств (кроме исполнения Д);
- формирование звуковой и световой сигнализации (кроме исполнения Д);
- формирование дискретных выходных сигналов;
- формирование выходного сигнала в формате цифрового интерфейса связи (только для исполнения Е и СЗ-1-1А1-485/05);
- формирование импульсного сигнала управления электромагнитным клапаном (кроме исполнения Д);
- самодиагностика аппаратной части сигнализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Значение для исполнений | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| Г | sz1 1 25k22 CH v14 dga mper 1kalibr | 14 | - |
| АГ | m16f1508sig CH 82uH v7 | 7 | - |
| Ai (Ai-485) | Szmini CH V3.2 lock | 3.2 | - |
| Е-485(/24), Е-485Р | SZ- 1E_ch_v102_plata(A)_25k2 2 radio | 102 | - |
| Е-485-2(/24), Е-485Р4(/24) | SZ-1E_L433_F071C8T6 | 37 | - |
| Е-485Р8(/24) | SZ-1E L868 F071C8T6 | 37 | - |
| Д | SZ1D L051C8T6 v22 | 22 | - |
Таблица 3 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Пороги срабатывания (кроме исполнения Д), % НКПР: - по уровню «Порог 1» («Порог») - по уровню «Порог 2» | 10 20 |
| Диапазон измерений для исполнения Д, % (% НКПР) | от 0 до 2,2 (от 0 до 50) |
| Предел допускаемой абсолютной погрешности срабатывания сигнализаторов (кроме исполнения Д), % НКПР | ±5 |
| Предел допускаемой основной абсолютной погрешности для исполнения Д, % НКПР | ±5 |
| Время срабатывания сигнализации (кроме исполнения Д), с, не более | 15 |
| Время установления показаний для исполнения Д, Т90, с, не более | 60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более - исполнения Д - исполнений Г, ГТ, АГ, Е - исполнения Ai | 150x200x150 130x85x35 90x58x32 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - исполнения Д | 3,0 |
| - исполнений Г, ГТ, АГ, Е | 0,5 |
| - исполнения Ai | 0,1 |
| Условия эксплуатации: а) температура окружающей среды, °С | |
| - исполнения Д | от -30 до +50 |
| - исполнений Г, ГТ, АГ, Е, Ai | от -10 до +40 |
| б) относительная влажность, % | от 20 до 80 |
| в) атмосферное давление, кПа | от 86 до 108 |
| Номинальное напряжение питания, В: - СЗ-1-1АГ, СЗ-1-1Г, СЗ-1-2Г, СЗ-1-1ГТ, СЗ-1Е-485, СЗ-1Е-485- | |
| 2, СЗ-1Е-485Р, СЗ-1Е-485Р4, СЗ-1Е-485Р8 | 230 ~50Гц |
| - СЗ-1Е-485/24, СЗ-1Е-485-2/24, СЗ-1Е-485Р/24, СЗ-1Е-485Р4/24, | |
| СЗ-1Е-485Р8/24, СЗ-1ДЛВ-420К/24 | 24 |
| - СЗ-1-1АГ/05, СЗ-1-Ш/05, СЗ-1-Ш-485/05 | 5 |
| Маркировка взрывозащиты: | |
| - исполнения Д | 1EX d ib IIA T6 Gb 1 Ex d IIA T6 Gb |
| Потребляемая мощность, В-А, не более | |
| - исполнения Д | 2 |
| - исполнений Г, ГТ | 6 |
| - исполнений Е | 3 |
| - исполнений АГ, Ai | 1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 30000 |
наносится на маркировочную табличку, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 5 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности природным газом СЗ-1 | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | ЯБКЮ.421453.ххх РЭ | 1 экз. |
| Паспорт | ЯБКЮ.421453.ххх ПС | 1 экз. |
приведены в разделе 2 документа «ЯБКЮ.421453.001РЭ Сигнализаторы загазованности природным газом СЗ-1-1ГТ. Руководство по эксплуатации», «ЯБКЮ.421453.001-01РЭ Сигнализаторы загазованности природным газом СЗ-1-1Г, СЗ-1-2Г. Руководство по эксплуатации», «ЯБКЮ.421453.111РЭ Сигнализаторы загазованности природным газом СЗ-1А. Руководство по эксплуатации», «ЯБКЮ.421453.031РЭ Сигнализаторы загазованности природным газом СЗ-1-1Аь Руководство по эксплуатации», «ЯБКЮ.421453.115РЭ Сигнализаторы загазованности природным газом СЗ-1Е Руководство по эксплуатации» и «ЯБКЮ.421453.001-32РЭ Сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-001-96941919-2021 Сигнализаторы загазованности природным газом СЗ-1. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ЦИТ-Плюс»
(ООО «ЦИТ-Плюс»), г. Саратов, ИНН 6452927377 Адрес: 410010, г. Саратов, 1-й Пугачёвский посёлок, 44 Б Тел./Факс: (8452) 64-32-13, 64-92-82, 69-32-23 Web сайт: https://cit-plus.ru/
E-mail: info@cit-td.ru
