| Номер в госреестре | 85923-22 |
| Наименование СИ | Мера напряжения |
| Обозначение типа СИ | Fluke 732B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мера напряжения Fluke 732B Назначение средства измерений
Мера напряжения Fluke 732B, (далее по тексту - мера) предназначена для воспроизведения постоянных напряжений с номинальными значениями 1 В и 10 В. Мера предназначена для проведения поверки и калибровки средств измерений постоянного напряжения в качестве рабочего эталона 1 -го или 2-го разряда.
Принцип действия меры основан на стабилизации напряжения прецизионным стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором. Основу меры составляет термостатированный источник опорного напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойная работа источника опорного напряжения меры обеспечивается наличием встроенной аккумуляторной батареи и зарядного устройства. Выходы с номинальными значениями 10 В и 1 В выполнены отдельными парами клемм. Заводской номер меры нанесен в нижней части лицевой панели под выходными клеммами.

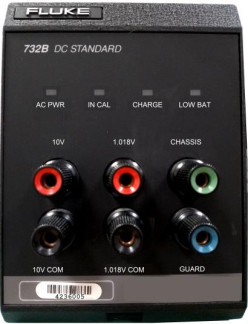

Общий вид меры представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Лист № 2 Всего листов 4
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения воспроизводимых напряжений, В | 1; 10 |
| Относительная нестабильность напряжения меры, применяемой в качестве рабочего эталона 1-го разряда, за год, не более | ±1,5-10-6 |
| Относительная нестабильность напряжения меры, применяемой в качестве рабочего эталона 2-го разряда, за год, не более | ±5-10-6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса меры, кг | 5,9 |
| Габаритные размеры меры (ширина х высота х длина), мм | 98 х 134 х 406 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа | от плюс 20 до плюс 24; от 15 до 80; 100±4 |
| Время работы от встроенного заряженного аккумулятора, при температуре окружающей среды (25±5) оС, ч, не менее | 72 |
Знак утверждения типа наносится
на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность меры напряжения
| Наименование | Обозначение | Количество |
| Мера напряжения (зав. № 4236005) | Fluke 732B | 1 шт. |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | «Мера напряжения Fluke 732В» | 1 экз. |
приведены в руководстве по эксплуатации «Мера напряжения Fluke 732В», раздел 5.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы. (Приказ Росстандарта от 30.12.2019 № 3457)
Правообладатель
Фирма «Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: http//www.fluke.com
