| Номер в госреестре | 85925-22 |
| Наименование СИ | Трансформаторы тока измерительные лабораторные |
| Обозначение типа СИ | ТЛЛ |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные лабораторные ТЛЛ (далее - трансформаторы) предназначены для использования в цепях переменного тока с номинальными напряжениями
0,66 и 35 кВ, частотой 50 или 60 Гц при электрических измерениях и использования в качестве рабочих эталонов при поверке (калибровке) измерительных трансформаторов тока.
Принцип действия трансформаторов основан на законе электромагнитной индукции. По первичной обмотке проходит первичный ток, который создает в магнитопроводе переменный магнитный поток. Магнитный поток охватывает витки как первичной, так и вторичной обмоток. Пересекая витки вторичной обмотки, магнитный поток при своем изменении индуцирует в них электродвижущую силу. При замыкании вторичной обмотки на нагрузку по ней протекает ток, значение которого определяется коэффициентом трансформации.
Магнитопровод вместе с обмотками помещен в корпус. На корпусе расположены клеммы выводов вторичных и первичных обмоток и табличка технических данных.
Трансформаторы выпускаются в двух вариантах: с литой изоляцией и в защищенном корпусе.
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями номинальных напряжений, значениями первичного тока, нагрузок, габаритными размерами, массой, наружной изоляцией, вариантами крепления.
Структура обозначения трансформаторов приведена в таблице 1.
Нанесение знака поверки в виде оттиска поверительного клейма на трансформаторы предусмотрено, так же знак поверки наносится в паспорт.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом термотрансферной печати на табличку трансформаторов.

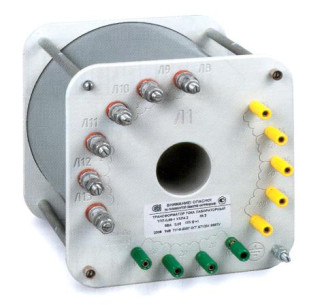

Общий вид трансформаторов представлен на рисунке 1.
Общий вид таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2.
Таблица 1 - Структура обозначения трансформаторов тока измерительных лабораторных ТЛЛ Л Л - X - X - X - X - X/X - X/X X X
Категория размещения по ГОСТ 15150-69
Климатическое исполнение по ГОСТ 15150-69
Наибольший
коэффициент
трансформации
Наименьший
коэффициент
трансформации
Класс точности
Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими цифрами)_
Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими цифрами)_
Номинальное напряжение, кВ_
В корпусе или с литой изоляцией
Лабораторный
Трансформатор тока
Е)
Ж)
| / | / Место нанесения знака утверждения типа | ||
| Место нанесения заводского номера | Место пломбировки | Место знака поверки | |
Рисунок 2 - Общий вид таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа и места нанесения
знака поверки
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 0,66; 35 |
| Класс точности | 0,05; 0,1 |
| Номинальный первичный ток (11ном), А | от 1 до 10000 |
| Диапазон первичных токов, % от значения Iihcm | от 1 до 200* |
| Номинальный вторичный ток (Ьном), А | 1; 2; 5 |
| Частота, Гц | 50;60** |
| Номинальная вторичная нагрузка, В • А | от 1 до 15 |
| Коэффициент мощности cos ф | 0,8; 1 |
| * Трансформаторы ТЛЛ-0,66-4-1 рассчитаны на работу в расширенном диапазоне от 1 % до 200 % номинального первичного тока при номинальной вторичной нагрузке 5 В А. При работе в указанном диапазоне трансформаторы гарантировано соответствуют заявленному классу точности 0,05 или 0,1. Погрешности вторичных обмоток для измерений таких трансформаторов должны при токах 150 % и 200 % соответствовать нормам класса точности 0,05 или 0,1 для 120 % номинального тока. **Только для трансформаторов, предназначенных для поставок на экспорт. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг | от 0,2 до 300 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | от 200 до 400 от 70 до 400 от 100 до 600 |
| Температура воздуха при эксплуатации, °С | от +1 до +35 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 40-105 |
наносится на табличку технических данных методом лазерной гравировки или термотрансферной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство | |||||
| Трансформатор тока измерительный лабораторный | ТЛЛ- 0,66-1; | ТЛЛ- 0,66-2 | ТЛЛ- 0,66-3 | ТЛЛ- 0,66-4 | ТЛЛ- 0,66-4-1 | ТЛЛ-35 | 1 шт. |
| Паспорт | 1ГГ.671 231.007 ПС | 1ГГ.671 231.001 ПС | 1ГГ.671 231.006 ПС | 1ГГ.671 231.012 ПС | 1ГГ.671 231.021 ПС | 1ГГ.671 213.007 ПС | 1 экз. |
| Руководство по эксплуатации | 1ГГ.671 231.001 РЭ | 1ГГ.671 231.001 РЭ | 1ГГ.671 231.001 РЭ | 1ГГ.671 231.012 РЭ | 1ГГ.671 231.012 РЭ | 1ГГ.671 213.007 РЭ | 1 экз.* |
| * - При поставке партии трансформаторов в один адрес количество экземпляров РЭ должно быть не менее одного экземпляра на три трансформатора. | |||||||
раздел 11 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 23624 - 2001. Трансформаторы тока измерительные лабораторные. Общие технические условия
Технические условия ТУ16-2010 ОГГ.671 200.001 ТУ. Трансформаторы тока измерительные лабораторные ТЛЛ.
Правообладатель
Открытое акционерное общество «Свердловский завод трансформаторов тока»
(ОАО «СЗТТ»)
Адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25 ИНН 6658017928
