Резервуар горизонтальный стальной цилиндрический РГС-20, 85933-22

Назначение

Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Тип резервуара - горизонтальный стальной цилиндрический, номинальной вместимостью 20 м3.

Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, состоящий из цилиндрической стенки и двух днищ, разделенный перегородкой на две камеры (секции). Каждая камера может использоваться для хранения различных видов продуктов.

Конструкция резервуара горизонтального стального цилиндрического по исполнению одностенного с плоскими днищами предусматривает надземное расположение, конструктивной особенностью является наружная теплоизоляция и наличие двух камер (секций).

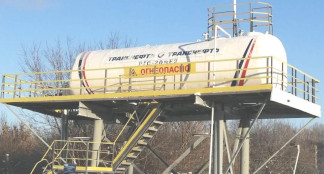

Общий вид надземного резервуара, а также фотографии замерных люков и заводского номера резервуара представлены на рисунках 1 -3.

41 ^

i t , лтч;

/I • Г 4. <

' iX- м I г

'^1J' (.

Лист № 2 Всего листов 4

Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктами до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Заводской номер указывается в паспорте резервуара и наносится ударным способом на горловину замерного люка.

Резервуар РГС-20 с заводским номером Е-2/20/Б размещен на площадке базы производственного обслуживания (БПО) Марийского районного нефтепроводного управления (далее МРНУ) АО «Транснефть-Верхняя Волга», по адресу: Республика Марий Эл, п. Руэм.

Резервуар оснащен необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой и технологическими люками; дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения; молниезащитой и защитой от статического электричества.

Пломбирование резервуара горизонтального стального цилиндрического РГС-20 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Марийское районное нефтепроводное управление АО «Транснефть-Верхняя Волга» (МРНУ АО «Транснефть-Верхняя Волга»)

ИНН 5260900725

Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, 4/1 Адрес места деятельности: 424037, г. Йошкар-Ола, ул. Анциферова,1а Телефон (факс): 8-8362-41-82-61 (8-8362-68-22-36)

E-mail: referent-mrnu@tvv.transneft.ru
