| Номер в госреестре | 85935-22 |
| Наименование СИ | Газоанализаторы озона |
| Обозначение типа СИ | O342e |
| Изготовитель | ?ма "ENVEA", Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 22.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы озона О342е (далее - газоанализаторы) предназначены для измерений массовой концентрации или объёмной доли озона (Оз) в атмосферном воздухе и воздухе рабочей зоны.
Принцип действия газоанализаторов основан на измерении поглощения озоном ультрафиолетового излучения на длине волны 255 нм. Поглощение рассчитывается как отношение интенсивности излучения, прошедшего через анализируемую среду, к интенсивности излучения, прошедшего через очищенную от озона среду. Содержание озона рассчитывается согласно закону Бугера-Ламберта-Бера.
Газоанализаторы представляют собой одноблочные стационарные одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Результаты измерений выводятся:
- на жидкокристаллический дисплей, расположенный на передней панели;
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
- на электронных устройствах, поддерживающих технологию Wi-Fi, имеющих веббраузер и подключенных к газоанализатору по беспроводной технологии передачи данных Wi-Fi.
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.
Заводской номер газоанализатора указывается на наклейке, расположенной на задней панели газоанализатора в виде цифрового обозначения. Знак поверки наносится на свидетельство о поверке и/или в паспорт.

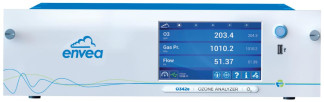

Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и поддержкой технологии Wi-Fi. Общий вид газоанализатора представлен на рисунках 1-з.
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображение результатов измерений и управление по цифровому интерфейсу Ethernet или каналу Wi-Fi на ПК или электронных устройствах;
- контроль внешней связи Ethernet, USB, Wi-Fi.
Лист № 3 Всего листов 5
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | О342е |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.k |
| Цифровой идентификатор ПО | - |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон показаний объемной доли (массовой концентрации) озона, млн-1 (мг/м3) | от 0 до 10 (от 0 до 20) |
| Диапазон измерений объемной доли (массовой концентрации) озона, млн-1 (мг/м3) | от 0 до 0,015 включ. св. 0,015 до 10 (от 0 до 0,032 включ. св. 0,032 до 20) |
| Пределы допускаемой основной приведенной1) погрешности измерений объемной доли (массовой концентрации) озона, %, в диапазоне от 0 до 0,015 млн-1 включ. (от 0 до 0,032 мг/м3 включ.) | ±15 |
| Пределы допускаемой основной относительной погрешности измерений объемной доли (массовой концентрации) озона, %, в диапазоне св. 0,015 до 10 млн-1 (св. 0,032 до 20 мг/м3 включ.) | ±15 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,25 |
| Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 3, в долях от пределов допускаемой основной погрешности | ±0,1 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности относительно нормальных условий измерений, в долях основной погрешности | ±0,4 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности | ±0,4 |
| Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность окружающего воздуха, %, не более -диапазон атмосферного давления, кПа | от +15 до +25 80 от 98 до 104,6 |
| Примечания 1 Газоанализаторы обеспечивают измерение ПДК озона с точностью, указанной в п. 3.1.2 и 4.43 Постановления Правительства Российской Федерации от 16 ноября 2020 года N 1847 | |
«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
2 Предельно допустимые концентрации озона в соответствии с СанПиН 1.2.3685-21:
- в воздухе рабочей зоны 0,1 мг/м3;
- в атмосферном воздухе (максимальная разовая) 0,16 мг/м3;
- в атмосферном воздухе (среднесуточная) 0,1 мг/м3.
| Лист № 4 | |
| Всего листов 5 | |
| Наименование характеристики | Значение |
| 1) Приведенная к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева газоанализатора, мин, не более | 30 |
| Время установления показаний То,9, с, не более | 300 |
| Напряжение питания от сети переменного тока, В | 230±23 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая электрическая мощность, Вт, не более | 560 |
| Средняя наработка до отказа, ч | 25000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +5 до +40 |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Содержание неизмеряемых компонентов, мг/м3, не более: | |
| - хлороводород (HCl) | 5 |
| - сероводород (H2S) | 10 |
| Габаритные размеры, мм, не более: | |
| - длина | 606 |
| - ширина | 483 |
| - высота | 133 |
| Масса, кг, не более: | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализаторов в виде наклейки, как указано на рисунках 1 -2.
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количе ство |
| Газоанализатор озона | О342е | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Комплект запасных частей1) | - | 1 шт. |
| 1) В комплект поставки газоанализаторов комплект запасных частей входит по отдельному заказу. | ||
приведены в руководстве по эксплуатации «Газоанализаторы озона О342е. Руководство по эксплуатации», п.п. 3.1.
Нормативные документы, устанавливающие требования к средству измерения
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, п. 3.1.2 и 4.43
Лист № 5 Всего листов 5
Санитарные правила и нормы СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы, ч. III, Раздел 6 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия Стандарт предприятия
Правообладатель
Фирма «ENVEA», Франция
Адрес: 111, Boulevard Robespierre 78304 Poissy Cedex, France
