| Номер в госреестре | 85936-22 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1382 |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 22.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные АКИП-1382 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку, состоящие из шасси и устанавливаемых в них модулей. На передней панели расположены: вакуумно-флуоресцентный дисплей, кнопки управления, энкодер для регулировки параметров. На задней панели нагрузок расположены: входные клеммы, клеммы для подключения обратной связи, разъем питания, разъемы для параллельного соединения нагрузок, интерфейсы дистанционного управления.
Нагрузки изготавливаются в следующих модификациях: АКИП-1382, АКИП-1382/1, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6, АКИП-1382/7. Модификации нагрузок отличаются максимальной электрической мощностью, количеством измерительных каналов, диапазонами силы тока и напряжения. Нагрузки являются модульными и предназначены для работы только в составе шасси: IT8701 - на 2 модуля, IT8702 или IT8703 - на 4 модуля. Шасси IT8703 является блоком расширения и требует подключения к головному шасси IT8702.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Общий вид нагрузок, места нанесения знака утверждения типа и пломбировки представлены на рисунках 1 и 2. Пломба наносится на один из крепежных винтов на корпусе шасси. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

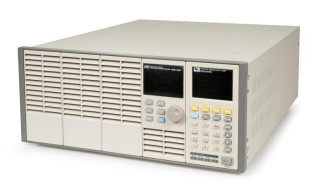

Рисунок 1 - Общий вид нагрузок в составе шасси IT8702 и установленного в него модуля АКИП-1382/5, место нанесения знака утверждения типа (А) и место пломбировки от
несанкционированного доступа (Б)
Программное обеспечение (далее по тексту - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ITECH Ltd. |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
Таблица 2 - Метрологические характеристики1) нагрузок в режиме стабилизации напряжения
| Наименование характеристики | Значение |
| Диапазоны установки и измерения напряжения (нижний диапазон / верхний диапазон), В - модификации АКИП-1382, АКИП-1382/2, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6 - модификации АКИП-1382/1, АКИП-1382/3 - модификация АКИП-1382/7 | от 0 до 18 / от 0 до 80 от 0 до 18 / от 0 до 500 от 0,1 до 50,0 / от 0,1 до 500,0 |
| Пределы допускаемой абсолютной погрешности установки напряжения, В2) - модификации АКИП-1382, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6 - модификация АКИП-1382/1: - нижний диапазон - верхний диапазон - модификация АКИП-1382/7 | ±(0,0005-Иуст3)+0,00025 -Ипр4)) ±(0,0005 Иуст+0,0002 Ипр) ±(0,0005-иуст+0,00025-Ипр) ±(0,0005 Иуст+0,0005 Ипр) |
| Пределы допускаемой абсолютной погрешности измерения напряжения, В | ±(0,00025-иизм5)+0,00025-ипр) |
| Примечания: 1) У двухканальных нагрузок (модификации АКИП-1382/5, АКИП-1382/6, АКИП-1382/7) метрологические характеристики обоих измерительных каналов совпадают, если не указано иного; 2) Формулы расчета пределов допускаемой абсолютной погрешности верхнего и нижнего диапазонов совпадают, если не указано иного; 3) Иуст - установленное значение напряжения, В; 4) Ипр - верхняя граница выбранного диапазона, В; 5) Иизм - измеренное значение напряжения, В. | |
Таблица 3 - Метрологические характеристики нагрузок в режиме стабилизации силы тока
| Наименование характеристики | Значение |
| Диапазоны установки и измерения силы тока (нижний диапазон / верхний диапазон), А - модификация АКИП-1382 - модификации АКИП-1382/1, АКИП-1382/5 - модификация АКИП-1382/2 - модификация АКИП-1382/3 - модификация АКИП-1382/4 - модификация АКИП-1382/6 - модификация АКИП-1382/7 | от 0 до 4 / от 0 до 40 от 0 до 3 / от 0 до 20 от 0 до 6 / от 0 до 60 от 0 до 3 / от 0 до 30 от 0 до 12 / от 0 до 120 от 0 до 4,5 / от 0 до 45,0 от 0 до 3 / от 0 до 15 |
| Наименование характеристики | Значение |
| Разрешение при установке/измерении силы тока, А - модификации АКИП-1382, АКИП-1382/4: - нижний диапазон - верхний диапазон - модификации АКИП-1382/1, АКИП-1382/3, АКИП-1382/5, АКИП-1382/7: - нижний диапазон - верхний диапазон - модификации АКИП-1382/ АКИП-1382/6: - нижний диапазон - верхний диапазон | 0,001/0,0001 0,01/0,001 0,0001/0,00001 0,001/0,0001 0,0001/0,0001 0,001/0,001 |
| Пределы допускаемой абсолютной погрешности установки и измерения силы тока, А | ±(0,0005Туст(!изм)1)+0,0005Тпр2)) |
| Примечания: 1) !уст(!изм) - установленное или измеренное значение силы тока, А; 2) !пр - верхняя граница выбранного диапазона, А. | |
Таблица 4 - Метрологические характеристики нагрузок в режиме стабилизации мощности^
| Наименование характеристики | Значение |
| Диапазон установки и измерения мощности, Вт - модификация АКИП-1382 - модификация АКИП-1382/1, модификация АКИП-1382/6 - модификация АКИП-1382/2 - модификация АКИП-1382/3 - модификация АКИП-1382/4 - модификация АКИП-1382/5, модификация АКИП-1382/7 | от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 2502) |
| Разрешение при установке и измерении мощности, Вт | 0,01 |
| Пределы допускаемой абсолютной погрешности установки и измерения мощности, Вт | ±(0,002- Руст(Ризм)3)+0,002-Рпр4)) |
| Примечания: 1) Метрологические характеристики нормируются при значениях входного напряжения/тока не ниже 10 % от верхней границы диапазона; 2) Максимальная мощность одного канала составляет 250 Вт. Суммарная мощность обоих каналов не превышает 300 Вт; 3) Руст(Ризм) - установленное или измеренное значение мощности, Вт; 4) Рпр - верхняя граница диапазона установки мощности, Вт. | |
| Наименование характеристики | Значение |
| Диапазоны установки сопротивления, Ом - нижний диапазон: - модификации АКИП-1382, АКИП-1382/2, АКИП-1382/5, АКИП-1382/6 - модификация АКИП-1382/1 - модификации АКИП-1382/3, АКИП-1382/4 - модификация АКИП-1382/7 - верхний диапазон (все модификации) | от 0,05 до 10,00 включ. от 0,25 до 10,00 включ. от 0,2 до 10,0 включ. от 0,3 до 10,0 включ. св. 10 до 7500 включ. |
| Пределы допускаемой абсолютной погрешности установки сопротивления2), См3) - нижний диапазон - верхний диапазон | ±(0,0001 ^уст+0,08)4) ±(0,0001 ^уст+0,0008) |
| Примечания: 1) Метрологические характеристики нормируются при значениях входного напряжения/тока не ниже 10 % от верхней границы диапазона; 2) Пределы допускаемой абсолютной погрешности установки электрического сопротивления для всех нагрузок нормируются в диапазоне до 1 кОм; 3) Допускаемая погрешность установки сопротивления выражается через проводимость; 4) Расчет допускаемых пределов при установке электрического сопротивления осуществляется по формуле ±1/(0,0001 ^уст+0,08) для нижнего диапазона и ±1/(0,0001 ^уст+0,0008) для верхнего, где G^ - значение проводимости, полученное расчетным способом из установленного значения сопротивления RyCT: Gуст=1/Rуст, См. | |
Таблица 6 - Технические характеристики нагрузок
| Наименование характеристики | Значение |
| Количество измерительных каналов - модификации АКИП-1382, АКИП-1382/1, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4 - модификации АКИП-1382/5, АКИП-1382/6, АКИП-1382/7 | 1 2 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более - нагрузка АКИП-1382, АКИП-1382/1, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6, АКИП-1382/7 - шасси IT8701 - шасси IT8702, IT8703 | 82x183x573 283x183x549 445x183x549 |
| Масса, кг, не более - нагрузка АКИП-1382, АКИП-1382/1, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6, АКИП-1382/7 - шасси IT8701, IT8702, IT8703 | 5 10 |
| Напряжение питающей сети, В | от 99 до 121 от 198 до 242 |
| Частота питающей сети, Гц | 50 или 60 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 70 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +40 80 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность нагрузок
| Наименование | Обозначение | Количество, шт. |
| Нагрузка электронная | модификация (по заказу): АКИП-1382, АКИП-1382/1, АКИП-1382/2, АКИП-1382/3, АКИП-1382/4, АКИП-1382/5, АКИП-1382/6, АКИП-1382/7 | по заказу |
| Шасси | модификация (по заказу): IT8701, IT8702, IT8703 | по заказу |
| Кабель питания | - | по заказу |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Назначение и общие сведения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А;
Стандарт предприятия на нагрузки электронные АКИП-1382, Certificate No. 00120Q33786R2M/3200.
Правообладатель
"ГГЕСН ELECTRONIC Со., Ltd", Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005 Факс: + 025-52415268 Web-сайт: www.itechate.com
