| Номер в госреестре | 85943-22 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | "Вулкан-3000" |
| Изготовитель | Общество с ограниченной ответственностью "Цифровой Дракон" (ООО "Цифровой Дракон"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный «Вулкан-3000» (далее - комплекс) предназначен для измерений давления и температуры паров и газов в замкнутом объеме в изотермическом режиме при проведении испытаний веществ на термостабильность.
Принцип действия комплекса основан на измерении давления газов и паров распада веществ в замкнутой реакционной камере первичного преобразователя в изотермическом режиме. Для обеспечения изотермического режима первичные преобразователи помещены в термостаты. Измерение температуры осуществляется с помощью платиновых термометров сопротивления, измерение давления - с помощью полупроводниковых тензометрических модулей. Аналоговые сигналы с первичных преобразователей преобразуются в цифровой код с помощью аналого-цифрового преобразователя и передаются по сети Ethernet в электропневматический блок, где с помощью контроллера преобразуются в единицы физических величин, отображаемые и архивируемые на автоматизированном рабочем месте оператора (далее - АРМ).
Конструктивно комплекс представляет собой четыре термостата, в каждом из которых расположено восемь первичных преобразователей, устройство подготовки образцов с пультом управления, блок электропневматический и АРМ, выполненный на базе персонального компьютера.
Заводской номер комплекса нанесен методом штамповки на планку на задней части электропневматического блока, буквенно-цифровое обозначение наименования и типа комплекса нанесены на переднюю панель электропневматического блока печатным способом.
Общий вид комплекса представлен на рисунке 1.
Пломбирование комплекса не предусмотрено.

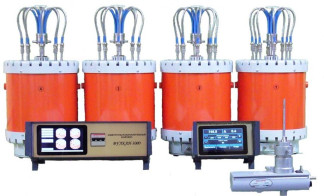

Рисунок 1 - Общий вид комплекса измерительно-вычислительного «Вулкан 3000»
Программное обеспечение (далее - ПО) включает в свой состав ПО верхнего уровня для персонального компьютера (далее - ПК) и ПО нижнего уровня для контроллеров плат управления.
ПО верхнего уровня предназначено для отображения и архивирования измерительной информации, устанавливается на ПК оператором и работает в среде операционных систем WINDOWS 98, WINDOWS NT4.0 и выше.
ПО нижнего уровня устанавливается в комплекс изготовителем и обеспечивает обработку и передачу измерительной информации на АРМ оператора.
Защита ПО нижнего уровня от преднамеренных или непреднамеренных изменений обеспечивается тем, что конструкция комплекса исключает возможность влияния неавторизованного пользователя на ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Вулкан-3000 |
| Номер версии (идентификационный номер) ПО | 1.17 (2020-11-3) |
| Цифровой идентификатор ПО | DC0DD5EA29469396178B1A1C2F08D5CB BAB0D6681D801754B2734FB789FB8A67 |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 |
Метрологические характеристики комплекса приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления паров и газов компенсационным методом, мм рт.ст. (кПа) | от 38 до 1875 (от 5 до 250) |
| Пределы допускаемой приведенной погрешности измерений абсолютного давления паров и газов компенсационным методом, % | ±1 |
| Диапазон воспроизведения заданной температуры в местах расположения первичных измерительных преобразователей, °С | от 35 до 250 |
| Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры в местах расположения первичных измерительных преобразователей, °С | ±0,5 |
| Примечания 1 За нормирующее значение приведенной погрешности принимается значение диапазона измерений. 2 Метрологические характеристики нормированы при нормальных условиях измерений. | |
| Основные технические характеристики комплекса приведены Таблица 3 - Основные технические характеристики комплекса | в таблице 3. |
| Наименование характеристики | Значение |
| Время выхода на рабочий режим, ч, не более | 3,5 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа | 10 - 35 30 - 80 84 - 107 |
| Параметры питающей сети переменного тока: - напряжение, В - частота, Гц | (380 ± 38) / (220 ± 22) 50 ± 1 |
| Давление воздуха питания, МПа, не менее | 0,4 |
| Средний срок эксплуатации, лет, не менее | 6 |
наносится на титульный лист руководства по эксплуатации и на паспорт комплекса в виде наклейки.
Комплектность комплекса приведена в таблице 4. Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительно-вычислительный «Вулкан-3000» | - | 1 |
| «Измерительно-вычислительный комплекс «Вулкан-3000». Паспорт» | МП3 09.00.00.000ПС | 1 |
| «Измерительно-вычислительный комплекс «Вулкан-3000». Руководство по эксплуатации» | МП3 09.00.00.000 РЭ | 1 |
| «Государственная система обеспечения единства измерений. Комплекс измерительно-вычислительный «Вулкан-3000». Методика поверки» | 1 |
приведены в разделе «10 Измерение параметров, регулирование и настройка» эксплуатационного документа МП3 09.00.00.000 РЭ «Измерительно-вычислительный комплекс «Вулкан-3000». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па» ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Правообладатель
Федеральное казенное предприятие «Пермский пороховой завод» (ФКП «Пермский пороховой завод»)
ИНН 5908006119
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2024 |
