| Номер в госреестре | 85945-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - горизонтальные стальные цилиндрические, номинальной вместимостью 100 м3.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, состоящие из цилиндрической стенки и двух днищ.
Конструкция резервуаров горизонтальных стальных цилиндрических по исполнению: одностенных с усеченно-коническими днищами РГС-100, предусматривает подземную установку.

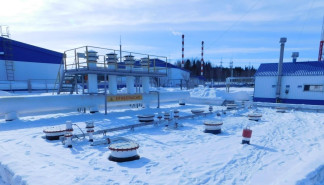

Общий вид площадки размещения, эскиз конструкции подземных резервуаров, фотографии горловин и заводских номеров резервуаров представлены на рисунках 1-4.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктами до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заводской номер указывается в паспорте резервуара и наносится ударным способом на горловину замерного люка.
Резервуары РГС-100 с заводскими номерами Е-1/100/Д, Е-2/100/Д, Е-3/100/Д, Е-4/100/Д размещены на площадке нефтеперекачивающей станции «Дубники» (НПС «Дубники») Марийского районного нефтепроводного управления АО «Транснефть-Верхняя Волга», по адресу: 425450, Республика Марий Эл, Сернурский район, д. Дубники.
Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой и технологическими люками; дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения; молниезащитой и защитой от статического электричества.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-100 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | от -40 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар горизонтальный стальной цилиндрический | РГС-100 | 1 |
| Паспорт | - | 1 |
| Градуировочная таблица | - | 1 |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-100
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
Марийское районное нефтепроводное управление АО «Транснефть-Верхняя Волга» (МРНУ АО «Транснефть-Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, 4/1
Адрес места осуществления деятельности: 424037, г. Йошкар-Ола, ул. Анциферова,1а
Телефон (факс): 8-8362-41-82-61 (8-8362-68-22-36)
E-mail: referent-mrnu@tvv.transneft.ru
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
