Резервуары горизонтальные стальные цилиндрические РГС-100, 85946-22

85946-22
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 85946-22
Наименование СИ Резервуары горизонтальные стальные цилиндрические
Обозначение типа СИ РГС-100
Изготовитель Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород
Год регистрации 2022
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Тип резервуаров - горизонтальные стальные цилиндрические, номинальной вместимостью 100 м3.

Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, состоящие из цилиндрической стенки и двух днищ.

Конструкция резервуаров горизонтальных стальных цилиндрических по исполнению: одностенных с усеченно-коническими днищами РГС-100, предусматривает подземную установку.

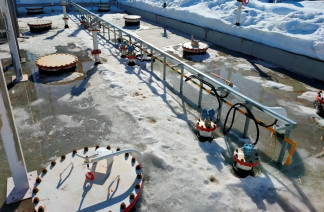

Общий вид площадки размещения, эскиз конструкции подземных резервуаров,

Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктами до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Заводской номер указывается в паспорте резервуара и наносится ударным способом на горловину замерного люка.

Резервуары РГС-100 с заводскими номерами Е-1у/100/П, Е-2у/100/П, Е-3у/100/П, Е-4у/100/П размещены на площадке нефтеперекачивающей станции «Прудки» (НПС «Прудки») Марийского районного нефтепроводного управления АО «Транснефть-Верхняя Волга», по адресу: 612226, Кировская область, Яранский район, д. Шкаланка.

Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой и технологическими люками; дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения; молниезащитой и защитой от статического электричества.

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-100 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

100

Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающей среды, °С

от -40 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество,

шт.

Резервуар горизонтальный стальной цилиндрический

РГС-100

1

Паспорт

-

1

Градуировочная таблица

-

1

Сведения о методах измерений

ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-100

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Марийское районное нефтепроводное управление АО «Транснефть-Верхняя Волга» (МРНУ АО «Транснефть-Верхняя Волга»)

ИНН 5260900725

Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, 4/1

Адрес места осуществления деятельности: 424037, г. Йошкар-Ола, ул. Анциферова,1а

Телефон (факс): 8-8362-41-82-61 (8-8362-68-22-36)

E-mail: referent-mrnu@tvv.transneft.ru

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 05.11.2024
