| Номер в госреестре | 85951-22 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "БелТехРезерв" (ООО "БелТехРезерв"), Белгородская область, Г.О. Яковлевский, г. Строитель |
| Год регистрации | 2022 |
| Срок свидетельства | 23.06.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой горизонтальные стальные цилиндрические одностенные сосуды с внутренними ребрами жесткости и люком. Конструкция резервуаров предусматривает конические, конические усеченные, сферические, тороидально-сферические, плоские днища. Резервуары предназначены для наземной и подземной установки.
Резервуары выпускаются в следующих модификациях: РГС-10, РГС-15, РГС-20, РГС-25, РГС-30, РГС-40, РГС-50, РГС-60, РГС-75, РГС-100, различающихся между собой номинальной вместимостью и количеством секций, герметичных по отношению друг к другу.
Заводской номер наносится типографским способом в паспорт резервуара и фотохимическим способом на металлическую табличку, установленную:
- на днище резервуара при наземной установке;
- рядом с горловиной резервуара при подземной установке.

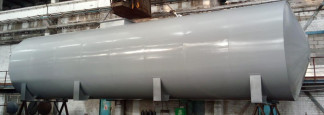

Общий вид резервуара наземного исполнения и эскиз общего вида резервуара подземного исполнения представлены на рисунках 1-2.
Место нанесения заводского номера представлено на рисунке 3.
И
БелТехРезерв
| 1 | |
| !_1 | |
| Рр - 0.04 МПа | |
| HHHF | i |
| ТУ 25.23 | |
| Пос.' | С ' |
| 309070, Бел- -:- | Яковлеве- |
| --- ' . | одская, д. 4, с |
| irezerv{pmai! | |
Рисунок 3 - Место нанесение заводского номера Знак поверки наносится в градуировочной таблице в виде оттиска поверительного Пломбирование резервуаров не предусмотрено.
клейма.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| РГС-10 | РГС-15 | РГС-20 | РГС-25 | РГС-30 | РГС-40 | РГС-50 | РГС-60 | РГС-75 | РГС-100 | |
| Номинальный объем, м3 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 |
| Количество секций | от 1 до 4 | от 1 до 6 | ||||||||
Окончание таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование | Значение | |||||||||
| характеристики | РГС-10 | РГС-15 | РГС-20 | РГС-25 | РГС-30 | РГС-40 | РГС-50 | РГС-60 | РГС-75 | РГС-100 |
| Габаритные размеры, мм, не более: | ||||||||||
| длина | 6010 | 5910 | 7780 | 9660 | 10900 | 11500 | 11170 | 13330 | 11720 | 14950 |
| диаметр | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 | 2800 | 2800 | 3200 | 3200 |
| высота | 2040 | 2640 | 2640 | 2640 | 2640 | 2640 | 2940 | 2940 | 3340 | 3340 |
| Масса, кг, не более | 1590 | 2120 | 2810 | 3310 | 4250 | 4650 | 5500 | 6450 | 7350 | 8990 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ТУ 25.29.11-001-46587507-2020. Резервуары горизонтальные стальные. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «БелТехРезерв» (ООО «БелТехРезерв») ИНН 3121009941
Адрес: 309070, Белгородская область, Г.О. Яковлевский, г. Строитель, ул. 3-я Заводская, д. 4, офис 9,
Телефон: +79606396888,
E-mail: beltechrezerv@mail.ru
