| Номер в госреестре | 85953-22 |
| Наименование СИ | Линзметры автоматические |
| Обозначение типа СИ | ULM-900 |
| Изготовитель | Компания "UNICOS Co., Ltd.", Республика Корея |
| Год регистрации | 2022 |
| Срок свидетельства | 23.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линзметры автоматические ULM-900 (далее по тексту - линзметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Принцип действия линзметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной электронно-вычислительной машины (далее - ЭВМ). При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы, без участия оператора.
Конструктивно линзметры представляют собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок линзметра состоит из следующих узлов:
- жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе, предназначенная для настройки линзметра и изменения режимов работы;
- встроенный в прибор термопринтер для печати результатов измерений;
- рычаг держателя линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на подставке для линз;
- маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе;
- столик для линз, предназначенный для выравнивания очков по линии горизонта.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, линзметр пломбируется.
На линзметре имеется шильдик с указанием наименования прибора, страны изготовителя, заводского номера и года выпуска прибора. Шильдик расположен справа внизу на задней поверхности линзметра. Заводской номер содержит буквенно-цифровое обозначение, наносится на шильдик методом цифровой лазерной печати на самоклеящуюся пластиковую пленку и наклеивается на корпус линзметра.

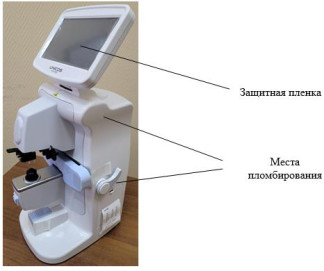

Общий вид, схема маркировки и схема пломбирования от несанкционированного доступа линзметра представлены на рисунках 1 и 2.
Нанесение знака поверки не предусмотрено.
В линзметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления линзметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения линзметров указаны в таблице 1.
Идентификация программного обеспечения осуществляется в меню прибора в режиме «Setup» в разделе «Info». Доступ к просмотру номера версии имеют все пользователи.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ULM |
| Номер версии (идентификационный номер) ПО | не ниже 3.02.05 |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сферической вершинной рефракции, дптр | от -25,00 до +25,00 |
| Диапазон измерений призматического действия, пр дптр | от 2,00 до 10,00 |
| Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: в диапазоне от 0,00 до ±5,00 дптр включ. в диапазоне св. ±5,00 до ±10,00 дптр включ. в диапазоне св. ±10,00 до ±15,00 дптр включ. в диапазоне св. ±15,00 до ±20,00 дптр включ. в диапазоне св. ±20,00 до ±25,00 дптр включ. | ±0,06 ±0,09 ±0,12 ±0,18 ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: в диапазоне от 2,00 до 5,00 пр дптр включ. в диапазоне св. 5,00 до 10,00 пр дптр включ. | ±0,125 ±0,25 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,4 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, ° | ±1 |
| Примечание - Метрологические характеристики определены для зеленой линии «е» ртутного спектра. | |
| Наименование характеристики | Значение |
| Диапазон показаний: - цилиндрической вершинной рефракции, дптр - угловой шкалы, ° | от -10 до +10 от 1 до 180 |
| Дискретность показаний: - вершинной рефракции, дптр - призматического действия, пр дптр - угловой шкалы, ° | 0,01; 0,06; 0,12; 0,25 0,01; 0,06; 0,12; 0,25 1 |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц | от 100 до 240 50/60 |
| Мощность, ВА | от 45 до 65 |
| Габаритные размеры, мм, (Д х В х Ш), не более | 255,5x478x175 |
| Масса, кг, не более | 5,25 |
| Условия эксплуатации: - диапазон рабочих температур, оС: - относительная влажность воздуха (без конденсации), %, - атмосферное давление, кПа: | от +10 до +40 от 30 до 90 от 70 до 106 |
наносится на корпус прибора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Линзметр основной блок | - | 1 шт. |
| Принадлежности: | ||
| Кабель питания | - | 1 шт. |
| Подставка для контактных линз | - | 1 шт. |
| Бумага для принтера | - | 2 рулона |
| Пылезащитный чехол | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в руководстве по эксплуатации «Линзметр автоматический ULM-900» п. 6.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г № 2500 Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры; Техническая документация компании «UNICOS Co., Ltd.», Республика Корея
Правообладатель
Компания «UNICOS Co., Ltd.», Республика Корея Адрес: 282-30, Munji-ro, Yuseong-gu, Daejeon, Korea Телефон/факс: +82-42-825-8045 / +82-42-581-0053 E-mail: marketing1@e-unicos.com
| Зарегистрировано поверок | 141 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
