| Номер в госреестре | 85959-22 |
| Наименование СИ | Каналы измерительные комплексов промышленной безопасности "КАРАТ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Системотехника-НН" (ООО "НПП "Системотехника-НН"), г. Нижний Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 23.06.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные комплексов промышленной безопасности «КАРАТ» (далее - КИ КПБ, измерительные каналы) предназначены для измерений входных аналоговых сигналов силы постоянного тока и визуализации результатов в единицах контролируемых технологических параметров, а также связи со смежными и вышестоящими системами.
Принцип действия каналов измерительных комплексов промышленной безопасности «КАРАТ» заключается в непрерывном аналого-цифровом преобразовании сигналов силы постоянного тока, поступающих с соответствующих датчиков (первичных измерительных преобразователей) технологических параметров (загазованности), установленных в системах противоаварийных блокировок и защит на промышленных объектах. Датчики (первичные измерительные преобразователи) не входят в комплект поставки измерительных каналов.
КИ КПБ включают в свой состав: контроллер КСА-02 с модулями ввода аналоговых сигналов CT1ACI08 (рег. № 44567-10), панельный компьютер, систему питания, элементы управления и индикации, коммуникационные устройства. Панельный компьютер может быть выносным - размещен в удаленной панели оператора НБКГ.426486.040 ТУ. Количество модулей ввода аналоговых сигналов составляет от 1 до 9, определяется проектом.
Конструктивно КИ КПБ как законченные изделия выпускаются в виде электротехнического шкафа.
Основная область применения КИ КПБ - в системах противоаварийных блокировок и защит на промышленных объектах в составе комплексов промышленной безопасности «КАРАТ». Предназначены для использования вне взрывоопасных зон промышленных объектов.

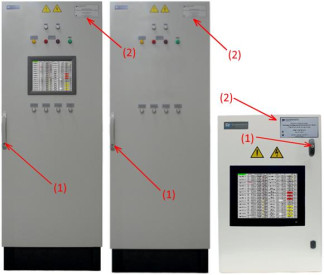

Внешний КИ КПБ и удаленной панели оператора с указанием устройств защиты от несанкционированного доступа, приведен на рисунках 1 и 2, внешний вид маркировочной таблички с заводским номером приведен на рисунке 3.
п 0 ~ тгТЛ ту-т-гс Рисунок 2 - Внешний вид
Рисунок 1 - Внешний вид КИ К11Б с панелью _
, - размещения оборудования
оператора / с удаленной панелью оператора * ^
внутри шкафа
| Яг | •: —■ЫЭВОДСтв£*НО€ г~?--рцятие СИС ТЕ МО ТЕХНИКА-НН MWW './% t9C-nn - . |
| Каналы измерительные комплекса промышленной безопасности "Карат" (Шкаф измерительный) | |
| НБКГ,421453.163-01 | |
| Зав. № 2112001 | |
| ЕНЕ | Дата изготовления: IV кв. 2021г. Сделано в России |
Рисунок 3 - Внешний вид маркировочной таблички
Маркировочная табличка с информацией об изготовителе, заводском номере, наименовании и типе КИ КПБ расположена на внешней поверхности двери шкафа. Заводской номер в виде цифрового кода, состоит из арабских цифр, наносится типографским способом.
Местоположение маркировочной таблички указано стрелками с обозначением «(1)» на рисунке 1.
Пломбирование КИ КПБ не предусмотрено. Механическая защита от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, осуществляется посредством замка на двери электротехнического шкафа, запираемого на ключ (указано стрелками с обозначением «(2)» на рисунке 1).
Для визуализации процесса работы КИ КПБ служит панель оператора. Программное обеспечение верхнего уровня, входящее в состав панели оператора, реализовано на основе SCADA Antares, которая обеспечивает выполнение следующих функций:
- получение от контроллера КСА-02 результатов измерений сигналов с датчиков и результатов самодиагностики КИ КПБ;
- визуализация полученной от контроллера КСА-02 и принятой от пользователя информации;
- хранение результатов измерений в энергонезависимой памяти и предоставление пользователю доступа к ним;
- хранение в энергонезависимой памяти событий, связанных с действиями пользователя и предоставление доступа к ним;
- приём команд пользователя.
Программное обеспечение верхнего уровня не осуществляет обработку метрологически значимых данных.
Для защиты от несанкционированного доступа к программному обеспечению (далее -ПО) КИ КПБ, конфигурационным параметрам, текущим и архивным данным от несанкционированного доступа предусмотрен физический контроль доступа (механические замки на дверях шкафа) и программная защита на основе паролей и разграничения прав доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики измерительных каналов нормированы с учетом ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CT1ACI08 |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | 0x6441 |
Метрологические и основные технические характеристики измерительных каналов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики КИ КПБ
| Наименование характеристики | Значение |
| Диапазон измерения аналоговых сигналов постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой погрешности измерения аналоговых сигналов постоянного тока, приведенной к диапазону измерения, % | ± 0,2 |
| Пределы допускаемой приведенной погрешности измерений, в рабочих условиях эксплуатации, % | ± 0,3 |
| Таблица 3 - Основные технические характеристики КИ К | ПБ |
| Наименование характеристики | Значение характеристики |
| Количество входов измерения аналоговых непрерывных электрических сигналов постоянного тока, шт. | от 8 до 72 |
| Параметры питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | +10% -15% 50±1 |
| Параметры питания от сети постоянного тока: - напряжение постоянного тока, В | ООА +10% zzu -15% |
| Потребляемая мощность, В А (Вт), не более | 600 (500) |
| Габаритные размеры шкафа, мм, не более: - высота - ширина - глубина | 2200 800 600 |
| Масса, кг, не более | 250 |
| Нормальные условия эксплуатации: - температура окружающего среды, °С - относительная влажность воздуха, при температуре 30°С, %, не более - атмосферное давление, кПа | от + 15 до + 25 95 от 84.0 до 106.7 |
| Рабочие условия эксплуатации: - температура окружающего среды, °С - относительная влажность воздуха, при температуре 30 °С, %, не более - атмосферное давление, кПа | от + 5 до + 40 95 от 84.0 до 106.7 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
Знак утверждения типа наносят на титульные листы эксплуатационной документации типографским способом по центру над наименованием средства измерений.
Комплектность КИ КПБ приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Каналы измерительные комплекса промышленной безопасности «КАРАТ» | НБКГ.421453.163 | 1 шт. |
| Удаленная панель оператора | НБКГ.426486.040 | 1 шт.* |
| Эксплуатационная документация: формуляр руководство по эксплуатации руководство оператора руководство пользователя | НБКГ.421453.163-ХХ ФО ** НБКГ.421453.163 РЭ НБКГ.466543.003 РО НБКГ.421453.163-ХХ И3 ** | 1 экз. 1 экз. 1 экз. 1 экз. |
| * опционально, определяется проектом ** ХХ - порядковый номер проекта в соответствии с опросным листом (Приложение Е к руководству по эксплуатации) | ||
приведены в разделе «Методы измерений» руководства по эксплуатации КИ КПБ.
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1»10-16 до 100 А»
НБКГ.421453.163 ТУ «Каналы измерительные комплекса промышленной безопасности «КАРАТ». Технические условия»
Правообладатель
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НАУЧНОПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "СИСТЕМОТЕХНИКА-НН"
(ООО "НПП "СИСТЕМОТЕХНИКА-НН")
ИНН 5262067347
Адрес: 603057 г. Нижний Новгород, пер. Нартова, д. 2-в Телефон/факс: +7 (831) 211-44-50 Web-сайт: https:// http://www.systec-nn.ru E-mail: info@systec-nn.ru
