| Номер в госреестре | 85966-22 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Protege ZM |
| Изготовитель | Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии |
| Год регистрации | 2022 |
| Срок свидетельства | 28.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные Protege ZM (далее - газоанализаторы) предназначены для измерений объемной доли оксида углерода, сероводорода и кислорода, а также сигнализации о достижении измеряемой величины установленных пороговых значений.
Принцип действия газоанализаторов электрохимический, заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Газоанализаторы представляют собой портативные одноканальные газоанализаторы непрерывного действия, способ отбора анализируемого компонента - диффузионный.
Конструктивно газоанализаторы состоят из пластикового обрезиненного корпуса, на лицевой панели которого расположены:
- жидкокристаллический дисплей;
- клавиша управления;
- отверстие для звуковой сигнализации;
- отверстия для диффузионного забора пробы;
- окна светодиодов;
- инфракрасный порт.
На задней стороне корпуса закреплена металлическая клипса для крепления к одежде оператора.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

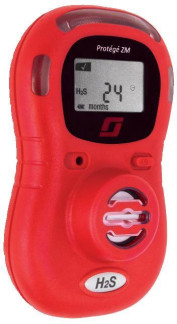

Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.
Место нанесения заводского номера (наносится на обратной стороне корпуса газоанализатора)
Место нанесения знака утверждения типа (наносится на обратной стороне корпуса газоанализатора)
Программное обеспечение (далее - ПО) газоанализаторов состоит из встроенного и внешнего ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от электрохимического сенсора на жидкокристаллический дисплей;
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
- диагностику аппаратной части газоанализатора;
- настройку нулевых показаний, изменение пороговых значений;
- хранение и передачу на персональный компьютер с установленным внешним ПО журнала измерений и событий из памяти газоанализатора.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
- вычисление значений объемной доли определяемого компонента по данным от электрохимического сенсора;
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
- непрерывную самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется посредством внешнего ПО.
Внешнее ПО «IR Connect» для персонального компьютера под управлением
операционной системы семейства Microsoft Windows (7, 8, 10) предназначено для сбора и передачи измерительной информации от газоанализаторов, подключаемых посредством
инфракрасного порта.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газоанализаторов нормированы с учетом влияния
ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | Protege ZM firmware | IR Connect |
| Номер версии (идентификационный номер ПО), не ниже | 5.1 | 1.4.1.0 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Определяемый компонент (ПДК млн-1) | Единица измерений | Диапазон показаний объемной доли определяемого компонента* | Диапазон измерений объемной доли, млн-1, выраженный в % | Пределы допускаемой основной погрешности измерений объемной доли | Номинальное время установления показаний, ^^ном, с, не более | |
| абсолютной, млн-1 выраженной в % | относительной, % | |||||
| Оксид углерода СО (17) | объемная доля, млн-1 | от 0 до 300 млн-1 | от 1 до 20 млн-1 включ. (от 110-4 до 210-3 % включ.) | ±2 млн-1 (±2 10-4 %) | - | 25 |
| св. 20 до 300 млн-1 включ. (св. 210-3 до 3 10-2 % включ.) | - | ±15 | ||||
| Сероводород H2S (7) | объемная доля, млн-1 | от 0 до 100 млн-1 | от 0,1 до 10 млн-1 включ. (от 110-5 до 110-3 % включ.) | ±1,5 млн-1 (±1,510-4 %) | - | 25 |
| св. 10 до 100 млн-1 включ. (св. 110-3 до 110-2 % включ.) | - | ±15 | ||||
| Кислород O2 (-) | объемная доля, % | от 0 до 30 % | от 0,1 до 10 % включ. св. 10 до 30 % включ. | ±0,6 % | ±5 | 15 |
| * - Значение единицы наименьшего разряда индикации для оксида углерода - 1,0 млн-1, сероводорода - 0,1 млн-1, кислорода - 0,1 %. 1) Вариация выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности - 0,5. 2) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности - 1,0. | ||||||
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахтолщина), мм, не более | 94x56x33 |
| Масса, г, не более | 76 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 5 до 95 |
| Рабочие условия измерений: - температура окружающей среды, °С - для измеряемого компонента оксида углерода (СО) - для измеряемого компонента сероводорода (H2S) - для измеряемого компонента кислорода (O2) - относительная влажность, % | от -30 до +50 от -40 до +50 от -50 до +50 от 5 до 95 |
| Средняя наработка до отказа, ч | 17500 |
| Средний срок службы, лет | 2 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку газоанализатора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор портативный Protеgе ZM: - определяемый компонент оксид углерода (СО) - определяемый компонент сероводород (H2S) - определяемый компонент кислород (O2) | 2025938 2025937 2025939 | 1 шт. (определяемый компонент по заказу) |
| Инфракрасное устройство для синхронизации газоанализаторов с ПК (с кабелем USB) Protеgе ZM IR Connect | 2025940 | по заказу |
| Комплект принадлежностей - клипса на пояс - калибровочный адаптер - трубки Tygon | - | по заказу |
| Руководство по эксплуатации газоанализатора и ПО «IR Connect» на CD-ROM | - | 1 экз. |
приведены в разделе 2 «Введение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Правообладатель
Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
