| Номер в госреестре | 85967-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TCR |
| Изготовитель | S.T.E. Strumenti Trasformatori Elettrici S.r.l., Италия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TCR (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов выполнен из эпоксидной смолы.
Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичной обмоткой трансформаторов служат токоведушдя шина внутри ввода электроустановки, в которую они смонтированы. Трансформаторы имеют 4 вторичных обмотки для учета, измерений или зашиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на проводник (ввод, кабель или токоведушая шина) уровень изоляции свыше 0,72 кВ определяется и обеспечивается изоляцией проводника в зависимости от уровня напряжения.
Трансформаторы выпущены в следующих модификациях: TCR/3331 и TCR/3332, которые отличаются вторичными обмотками.
На боковой стенке корпуса трансформаторы имеют табличку с техническими данными, на которой методом печати нанесен серийный номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - любое.
К трансформаторам данного типа относятся трансформаторы тока TCR/3331 с серийными № 19030588, 19030589, 19030590 и TCR/3332 с серийными № 19030591, 19030592, 19030593.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.

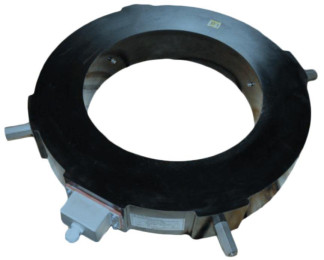

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток, А | 9500 |
| Номинальный вторичный ток, А | 1 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 - для модификации TCR/3331 - для модификации TCR/3332 | 0,2/0,2 0,2 |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 - для модификации TCR/3331 - для модификации TCR/3332 | 5Р/5Р 5Р/5Р/5Р |
| Номинальная вторичная нагрузка при cos9=0,8, ВА - для модификации TCR/3331 - для модификации TCR/3332 | 10/10/30/30 10/30/30/30 |
| Номинальная частота переменного тока, Г ц | 50 |
| Наименование характеристики | Значение |
| Г абаритные размеры трансформатора, мм, не более - Высота х Ширина х Г лубина (без учета клеммной коробки) | 210 х 445 х 485 |
| Масса трансформатора, кг, не более | 60 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначен ие | Количество |
| Трансформатор тока | TCR | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. на 6 шт. |
приведены в разделе 3 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока TCR
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 г. № 3453. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от
0,1/л/Э до 750^л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Правообладатель
S.T.E. Strumenti Trasformatori Elettrici S.r.l., Италия
Адрес: Via Camillo Benso Conte di Cavour 66, 20865 Usmate Velate (MB), Italy Телефон: +39 (039) 68 29 450 E-mail: ste@stesrl.it
